拓扑优化通用电气连接吊耳结构设计

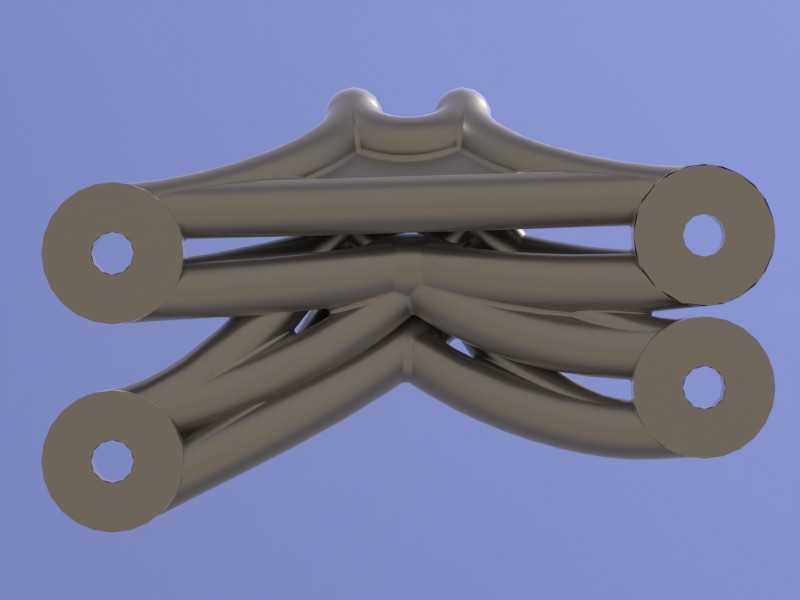

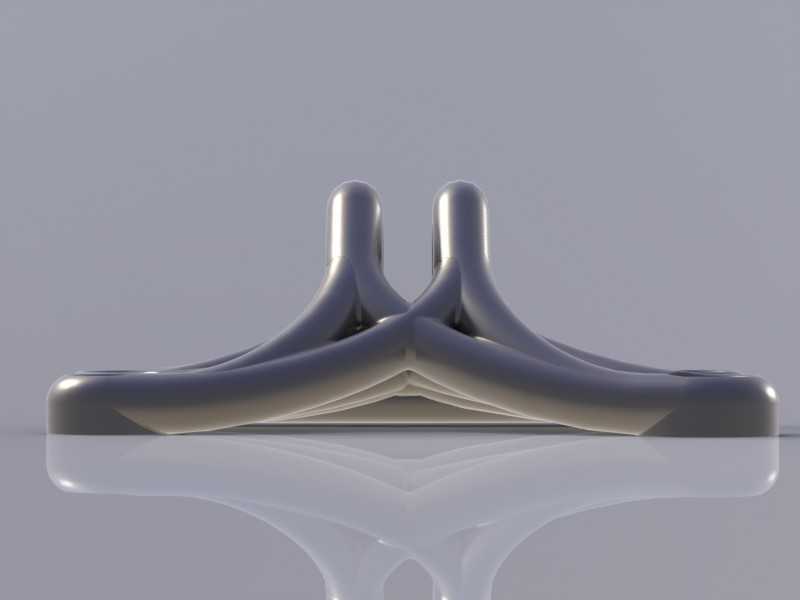

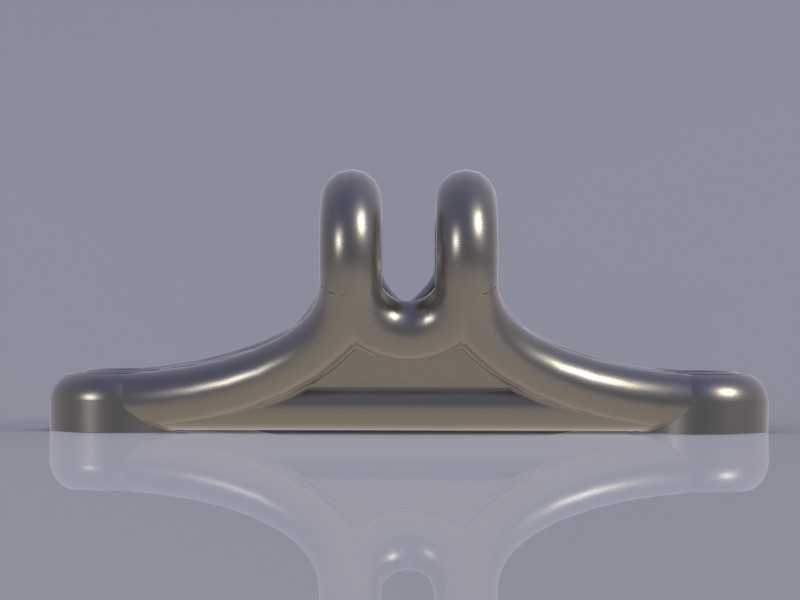

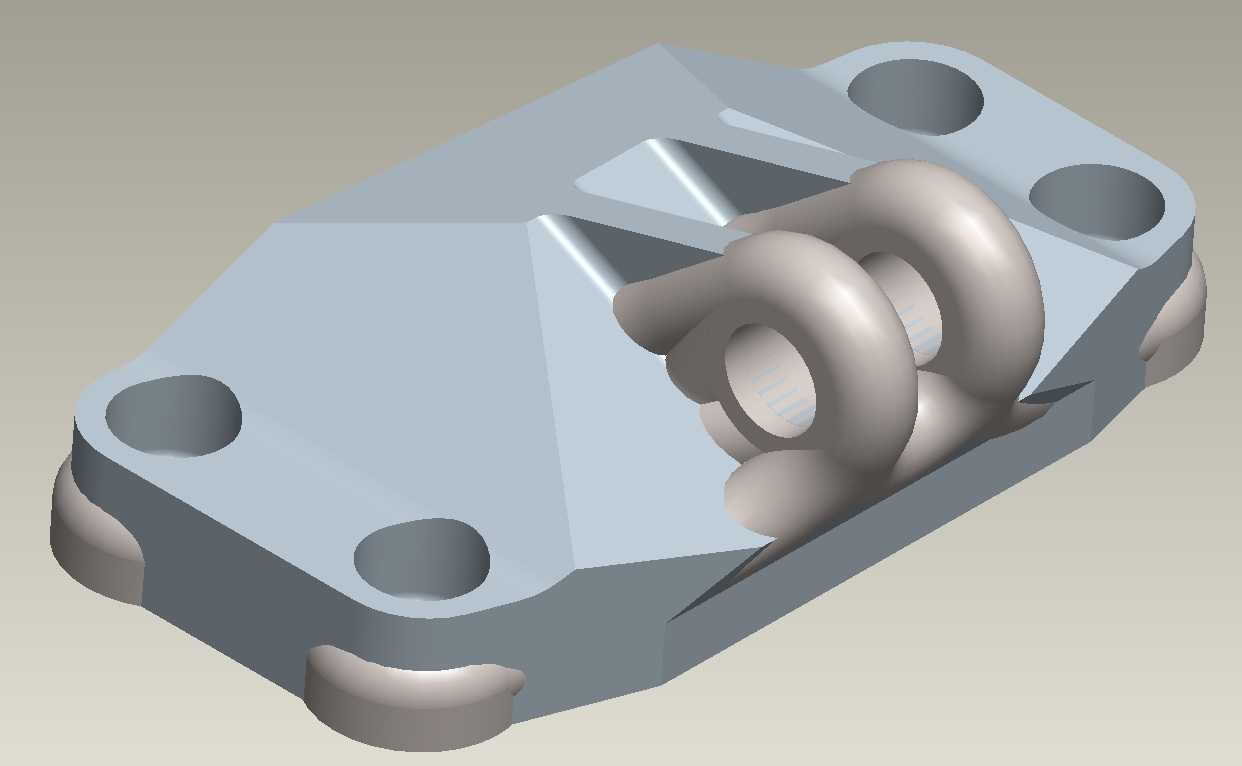

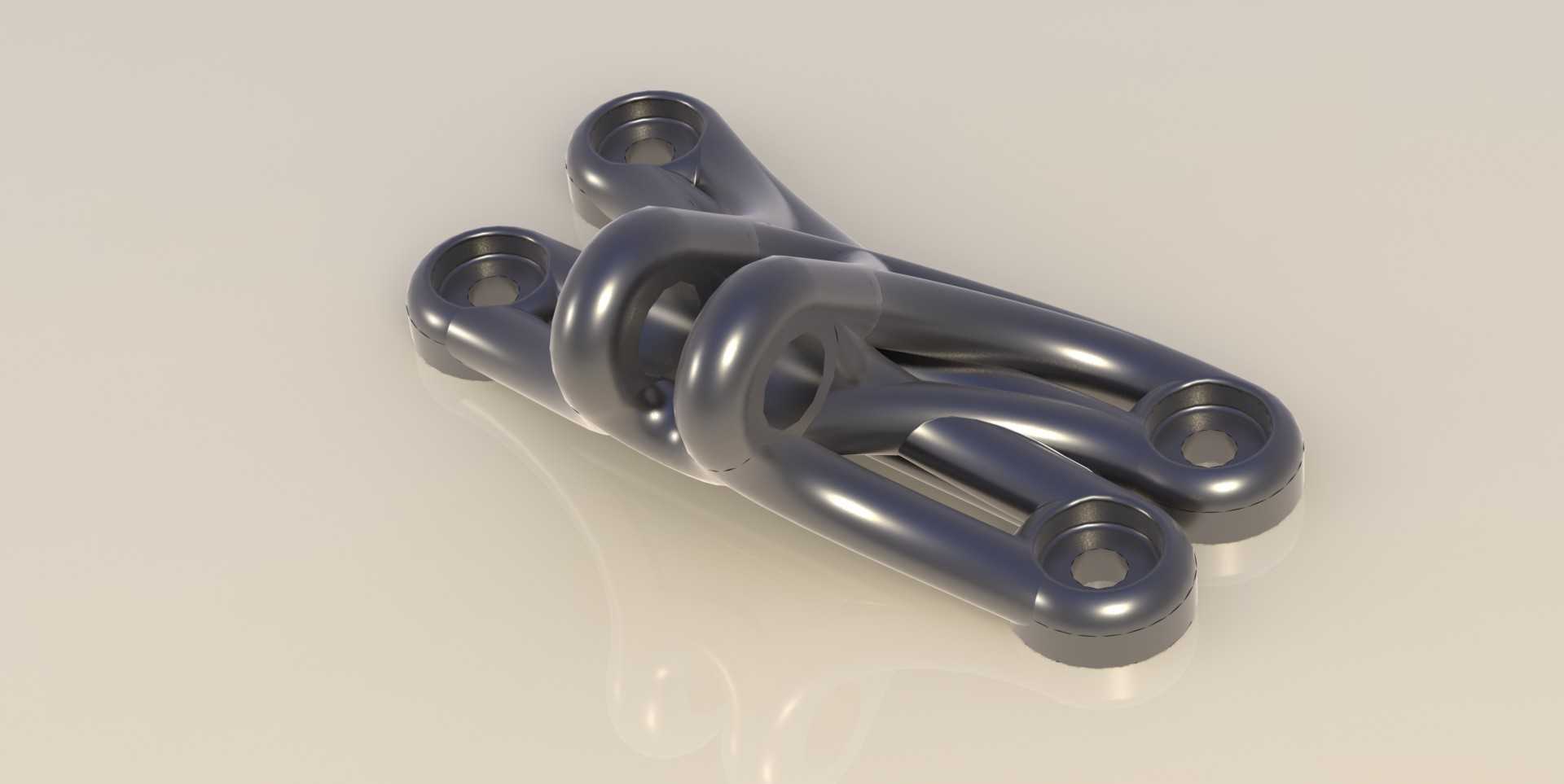

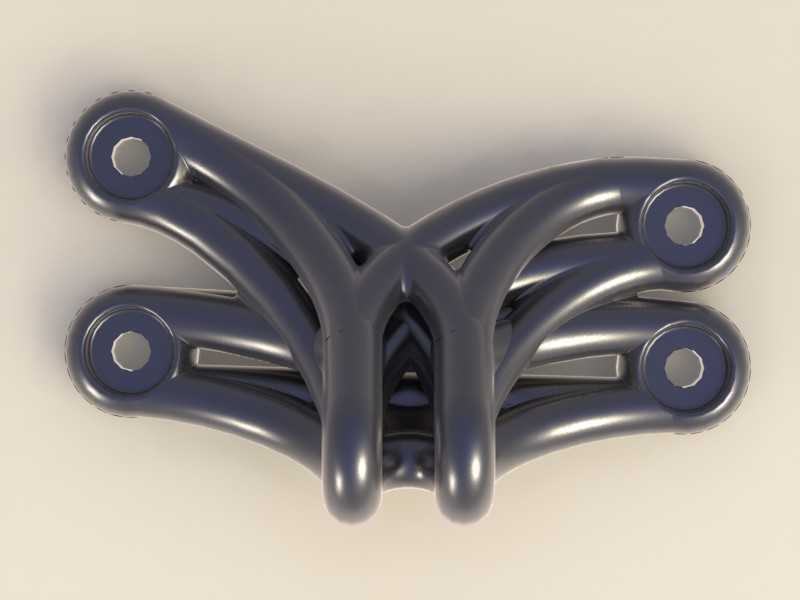

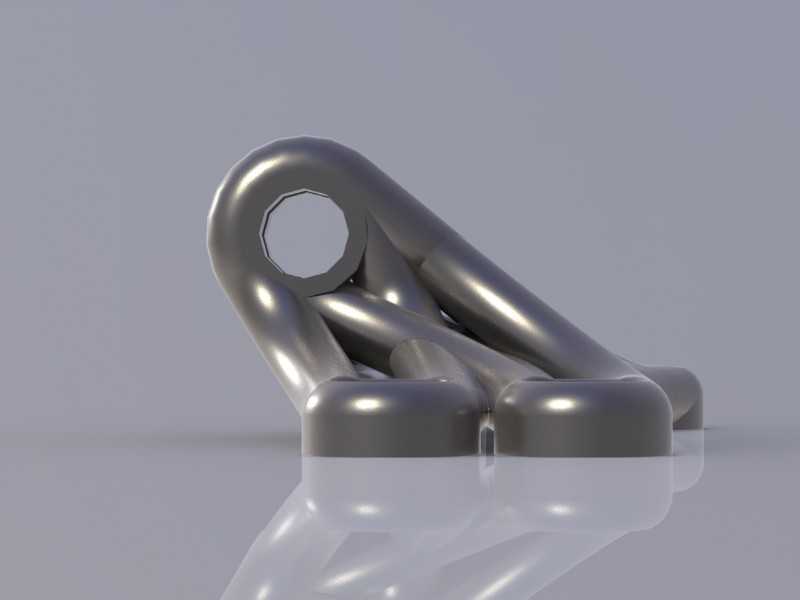

这款连接构件的设计核心围绕承重工况下的材料最优分布展开，从实际装配场景出发，构件两端的同轴通孔为核心安装基准，孔位公差需匹配对应规格的连接销轴，安装时需保证销轴贯穿后两端卡簧槽完全露出，避免运行过程中出现销轴窜动脱落的问题。在户外电气设备的安装场景中，这类构件常被用于线缆固定端的承重连接、设备箱体与安装支架的铰接点位，需要长期承受交变载荷与户外温湿度变化带来的应力影响，因此设计阶段优先考虑了应力传递路径的优化，没有采用传统的等截面直板结构，而是通过拓扑计算去除了低应力区域的多余材料，最终形成的流线型结构在保证整体刚度的前提下，实现了超过五成的减重效果，最小安全系数控制在3.95，完全满足通用电气安装场景的承重冗余要求。从安装边界来看，构件两端孔位的中心距为固定设计值，安装时需要保证相邻两个连接点的同轴度误差不超过0.1mm，避免安装后产生附加内应力，构件的最大外轮廓尺寸适配常规的电气安装支架间距，不需要额外调整支架的开孔位置即可直接替换传统的直板吊耳构件。结构的过渡区域全部采用大圆角平滑过渡，没有尖锐的应力集中棱角，在承受动态载荷时，应力可以沿着流线型的筋条均匀传递到两端的安装孔位，不会出现局部应力过高导致的断裂风险。表面处理适配户外使用场景，采用的镀层可以耐受常规的盐雾腐蚀，不需要额外增加防腐防护套即可直接在室外电气柜、架空线缆固定点位使用。在实际选型过程中，需要注意核对两端安装孔的直径与所用销轴的匹配度，构件的承重阈值对应静态载荷下的额定值，动态冲击场景下需要预留足够的安全余量，避免过载使用。建模过程中对所有的圆角、孔位特征都做了参数化关联，调整孔位中心距或者孔径参数时，整体的流线型筋条结构可以自动更新，不需要重新进行拓扑计算，能够快速适配不同安装间距的使用需求，大幅缩短同系列构件的设计迭代周期。
