3D打印机PLA耗材挤出进料磁头组件

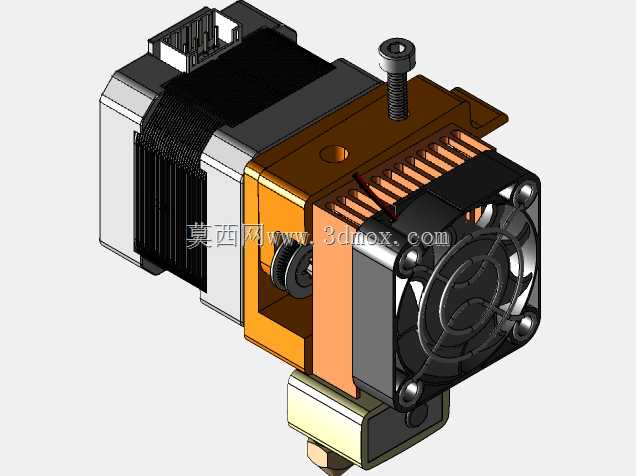

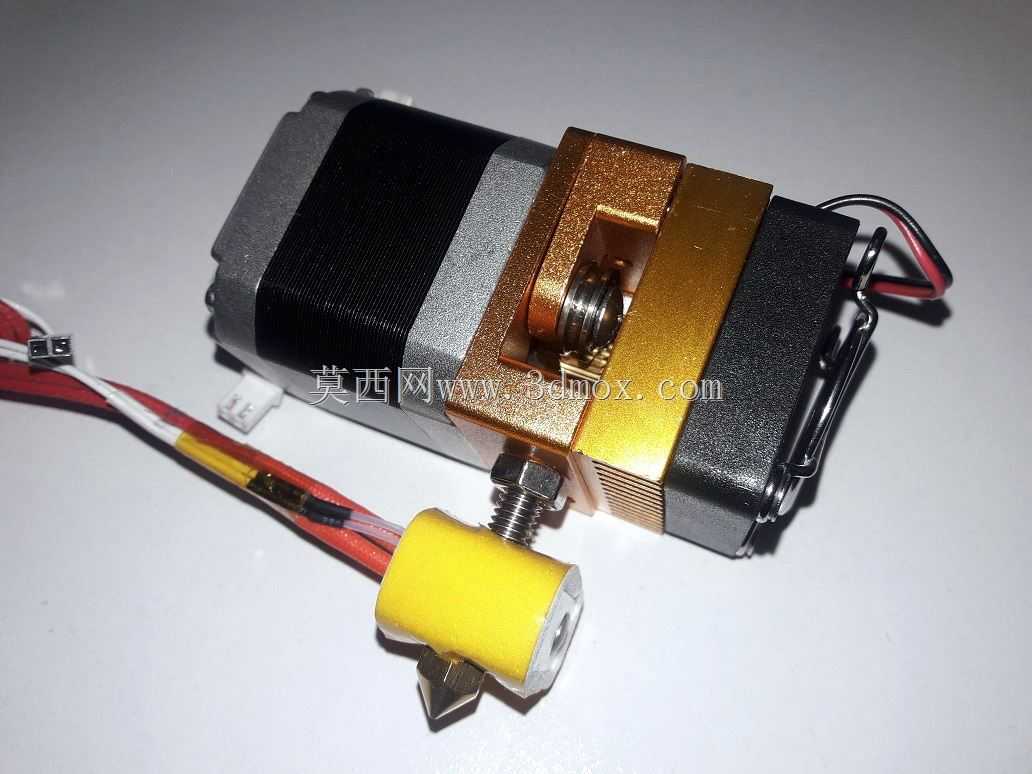

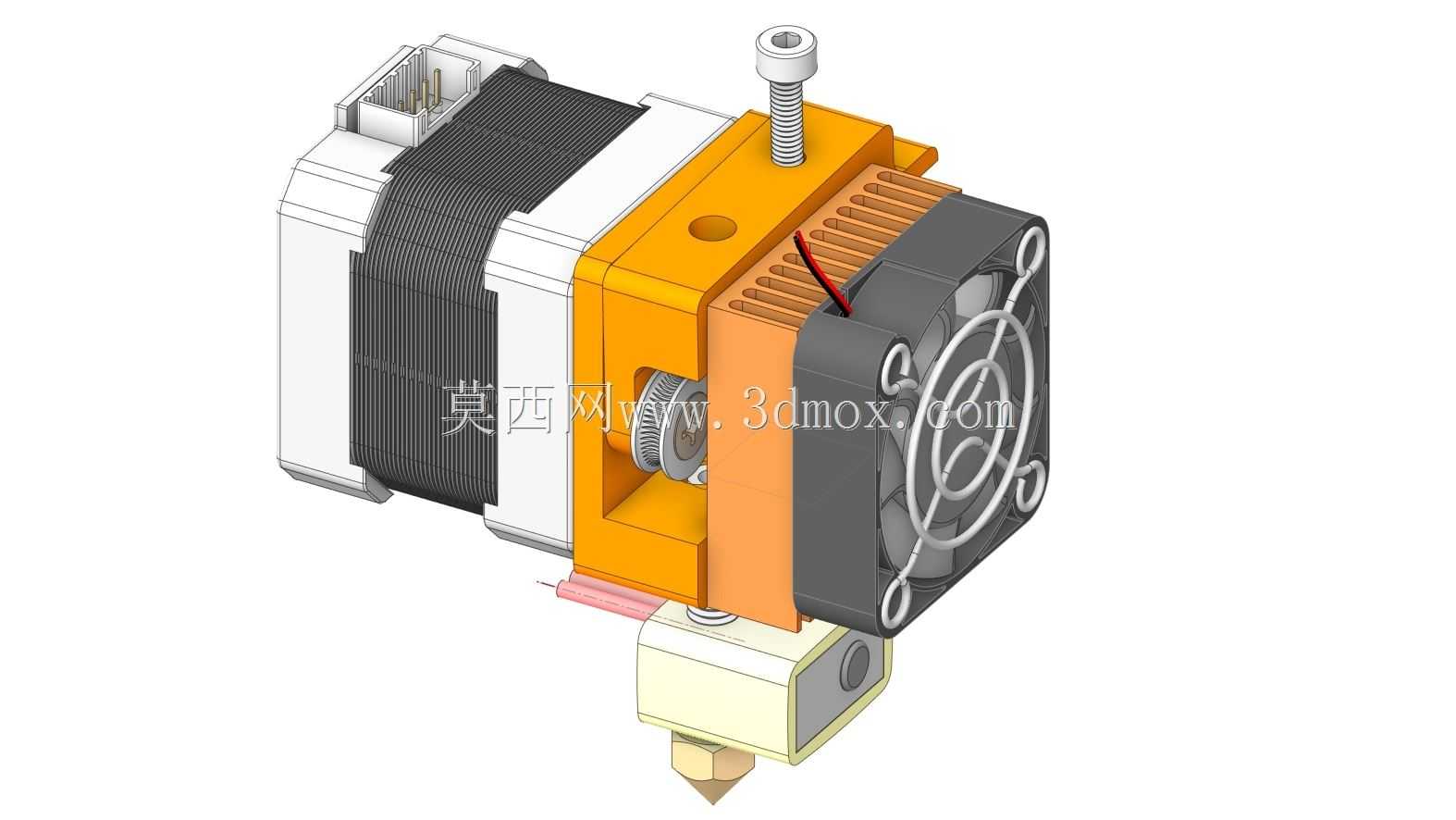

　　该组件作为FDM熔融沉积型3D打印设备的核心进料执行单元，直接承担PLA等热塑性耗材的稳定推送、熔融路径衔接功能，是决定打印成型精度、耗材进给顺畅度的关键结构件，广泛适配桌面级、入门工业级FDM打印设备的挤出端改造与整机装配场景。从实际工况适配角度出发，设计阶段优先考虑了长时间连续打印的散热需求，在加热块侧方集成轴流散热风扇安装位，通过带导流格栅的散热铝块将加热端的热量快速导出，避免热量沿耗材路径向上传导导致耗材提前软化膨胀，造成进料卡滞、堵头等常见打印故障。驱动端采用42系列步进电机直连的布局，省去了冗余的传动转接结构，电机输出轴直接啮合送料齿轮，减少传动间隙带来的进给误差，保证耗材推送的线速度与控制指令的匹配精度，在高速打印、

　　回抽动作频繁的工况下，也能保证进给量的一致性，避免出现层厚不均、拉丝漏料等成型缺陷。结构布局上，组件将步进电机、散热模块、加热块、喷嘴安装座沿轴向依次排布，安装基准面设置在电机与散热块的连接法兰位置，预留了标准的M3安装螺孔，可直接适配市面上主流的X轴滑台安装孔位，安装时无需额外制作转接板，整体组件的外轮廓边界控制在紧凑范围内，不会与打印设备的机架、限位开关、线缆拖链产生运动干涉，在220220250mm成型尺寸的桌面级设备上安装后，X、Y轴的有效运动行程不会被过多占用。送料路径采用直通式设计，耗材从电机侧的进料导向口插入后，直接沿散热块中心的导料孔进入加热喉道，导料孔内壁做了低摩擦光滑处理，减少耗材进给过程中的阻力，

　　同时在送料齿轮对应位置设置了可调压的从动压料轮，压轮的压紧力可通过顶部的调节螺钉进行微调，针对不同直径公差的PLA耗材、不同环境温度下的耗材硬度变化，都能调整到合适的压紧力度，既不会因为压力过大压碎耗材导致碎屑堆积卡料，也不会因为压力过小出现送料打滑、进给量不足的问题。散热风扇的安装位采用嵌入式卡扣加螺孔固定的双重设计，风扇线缆沿散热块侧面的走线槽排布，避免运动过程中线缆剐蹭打印件或者机架，加热块与散热块之间采用隔热垫片进行热隔离，进一步减少热量向散热端的传导，降低散热风扇的负载，延长风扇的使用寿命。喷嘴安装座采用标准的M6螺纹接口，可适配不同口径的通用黄铜喷嘴、硬化钢喷嘴，用户可根据打印耗材类型、层厚设置需求快速更换喷嘴，

　　无需对整个进料组件进行拆解。在实际装配调试过程中，该组件的各零件拆分逻辑清晰，步进电机、散热块、风扇、加热块、喷嘴均可单独拆卸更换，日常维护时仅需拆开对应位置的固定螺钉即可完成堵头疏通、零件更换等操作，无需整体拆解组件，大幅降低了设备的后期维护成本。针对PLA耗材的打印特性，组件的加热块温度适配范围覆盖180-230℃，完全满足PLA耗材的熔融温度要求，同时散热结构的散热效率可保证喉管上部温度始终保持在PLA耗材的玻璃化转变温度以下，避免耗材在喉管内提前软化造成的进料不畅问题。组件的整体重量经过优化，在保证结构强度的前提下，散热块采用镂空减重设计，运动部分的总重量控制在合理范围内，可降低X轴运动时的惯性冲击，提升高速运动下的定位精度，减少打印过程中的振纹问题。
