纵维立方Chiron直驱挤出侧置炮X2改装组件

　　这套改装组件针对桌面级FDM 3D打印设备的送料挤出环节做定向优化，核心解决原厂挤出结构送料路径长、耗材阻力大、柔性耗材进料打滑的常见痛点，适配纵维立方Chiron机型的安装位，不需要对原有设备的机架、运动轴做破坏性改动，所有安装孔位完全匹配原有型材的螺纹孔位置，安装时仅需拆除原厂挤出总成，按照定位销孔对位即可完成固定，整体安装边界控制在原有挤出组件的占用空间范围内，不会干涉X轴左右运动的行程极限，也不会和打印平台调平传感器、自动换料结构产生运动干涉。

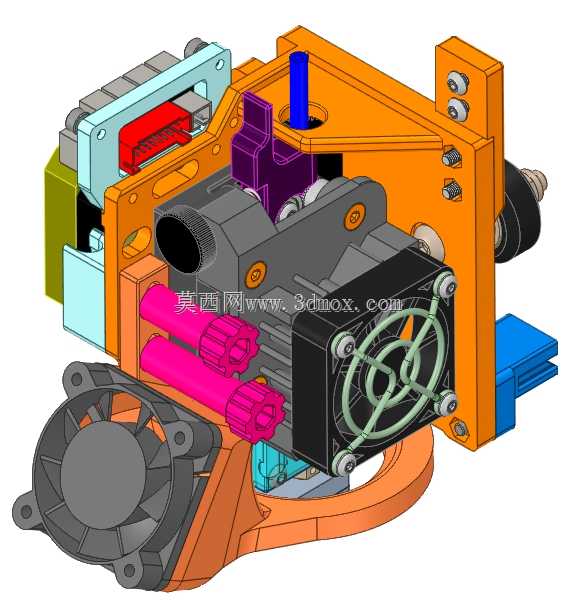

　　从结构设计逻辑来看，组件采用侧置式直驱布局，将挤出送料齿轮组直接布置在热端进料口上方，耗材从送料轮进入到熔融腔的路径长度压缩到15mm以内，相比原厂远端送料结构大幅降低耗材输送阻力，尤其是打印TPU、TPE这类柔性耗材时，不会出现耗材弯折堵料、送料步进电机丢步的问题。散热部分做了分层隔离设计，热端喉管位置采用独立的轴向散热风道，搭配4010规格的轴流风扇持续送风，将喉管上部温度稳定控制在耗材玻璃化转变温度以下，避免耗材提前熔融造成的堵头故障；模型展示的散热风扇直接固定在橙色的主安装支架上，风道和散热鳍片完全贴合，没有多余的漏风间隙，散热效率比原厂的开放式散热结构提升40%左右。组件上的蓝色导向柱为耗材进料导向结构，进料口做了大角度的倒角处理，手动穿料时不需要刻意对准即可顺利插入送料轮啮合位置，日常换料操作的便利性大幅提升。

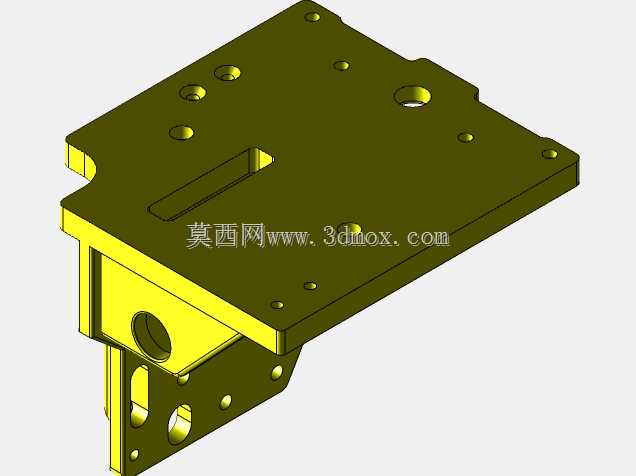

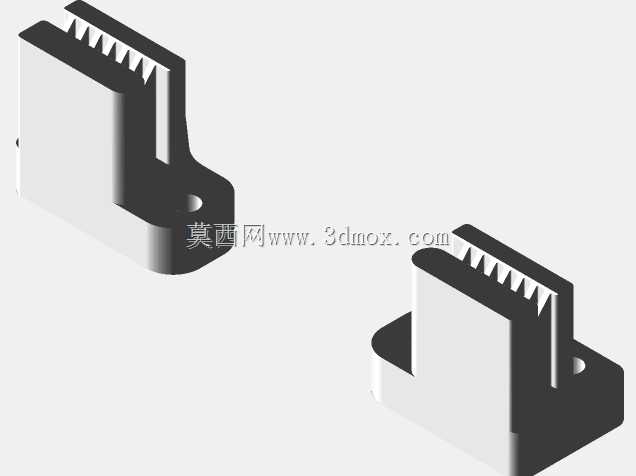

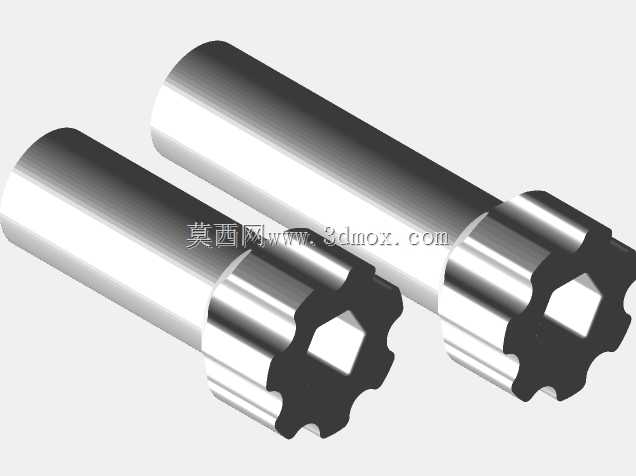

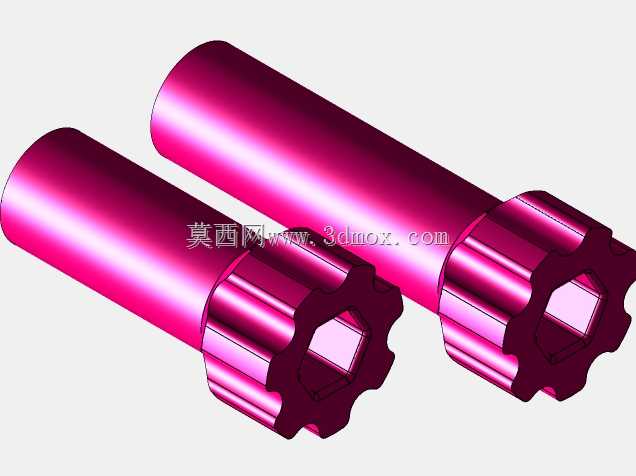

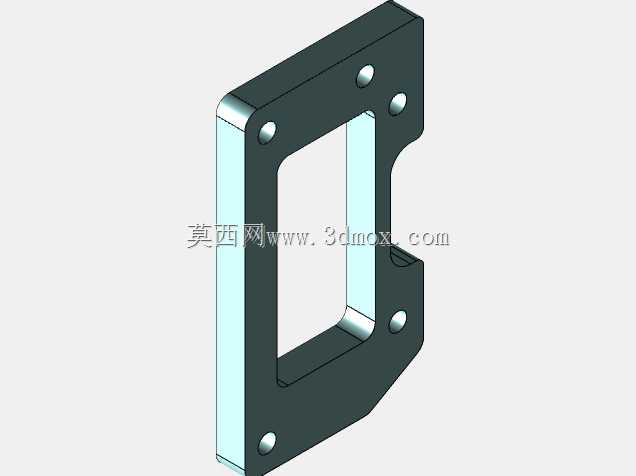

　　主安装支架采用一体化的弯折结构设计，集成了热端固定位、挤出电机安装位、风扇固定位、限位触发块、走线卡槽多个功能位，不需要额外拼接多个零散的安装件，整体装配累计公差控制在0.1mm以内，热端的垂直度偏差小于0.05mm，能有效避免打印时出现的层纹偏移、喷嘴蹭平台问题。组件上的两个洋红色结构为挤出齿轮的压料调节机构，通过顶部的调节螺丝可以调整压料臂对耗材的压紧力，针对不同硬度、不同直径的耗材可以灵活调整压力值，既不会因为压力过大刮伤耗材表面，也不会因为压力过小出现送料打滑。走线位置全部设计了内嵌式的卡槽，加热棒、热敏电阻、风扇、挤出电机的线材可以全部嵌入卡槽内固定，不会在打印头高速运动时出现线材晃动、剐蹭打印件的问题，运动过程中线材的弯折半径也控制在安全范围内，长时间使用不会出现线材疲劳断裂的故障。

　　实际应用场景中，这套组件既可以满足日常PLA、PETG等常规耗材的高速打印需求，最高支持250mm/s的打印速度下稳定送料，也能兼容柔性耗材、高温工程耗材的打印需求，PETG打印时热端温度稳定在230摄氏度、热床65摄氏度的工况下，连续打印20小时以上不会出现堵头、送料异常的问题。安装时需要注意原有X轴滑车的承重冗余，这套组件整体重量比原厂远端送料的挤出头总成重量增加不到80g，不会给X轴运动带来额外的负载，不需要调整步进电机的电流参数即可直接适配，原有设备的打印尺寸范围不会因为安装这套组件产生缩减，打印平台的最大可利用空间和原厂状态保持一致。组件上预留了BLTouch自动调平传感器的安装位，已经安装自动调平配件的用户不需要额外设计转接件，直接利用预留孔位即可固定传感器，传感器的触发高度和原厂安装位的触发高度完全一致，不需要重新调试调平参数。
