3D打印机用同步正时皮带轮结构设计

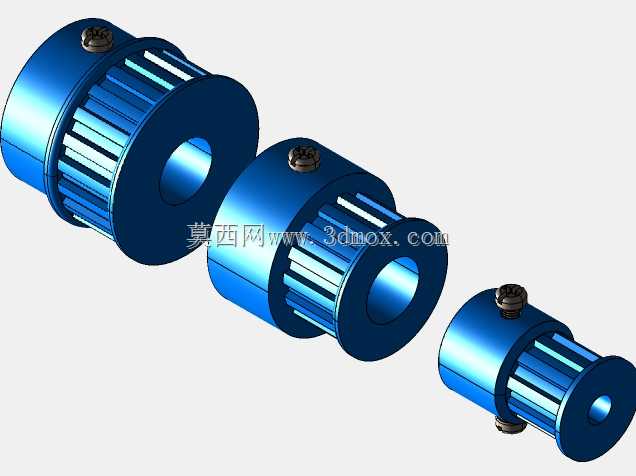

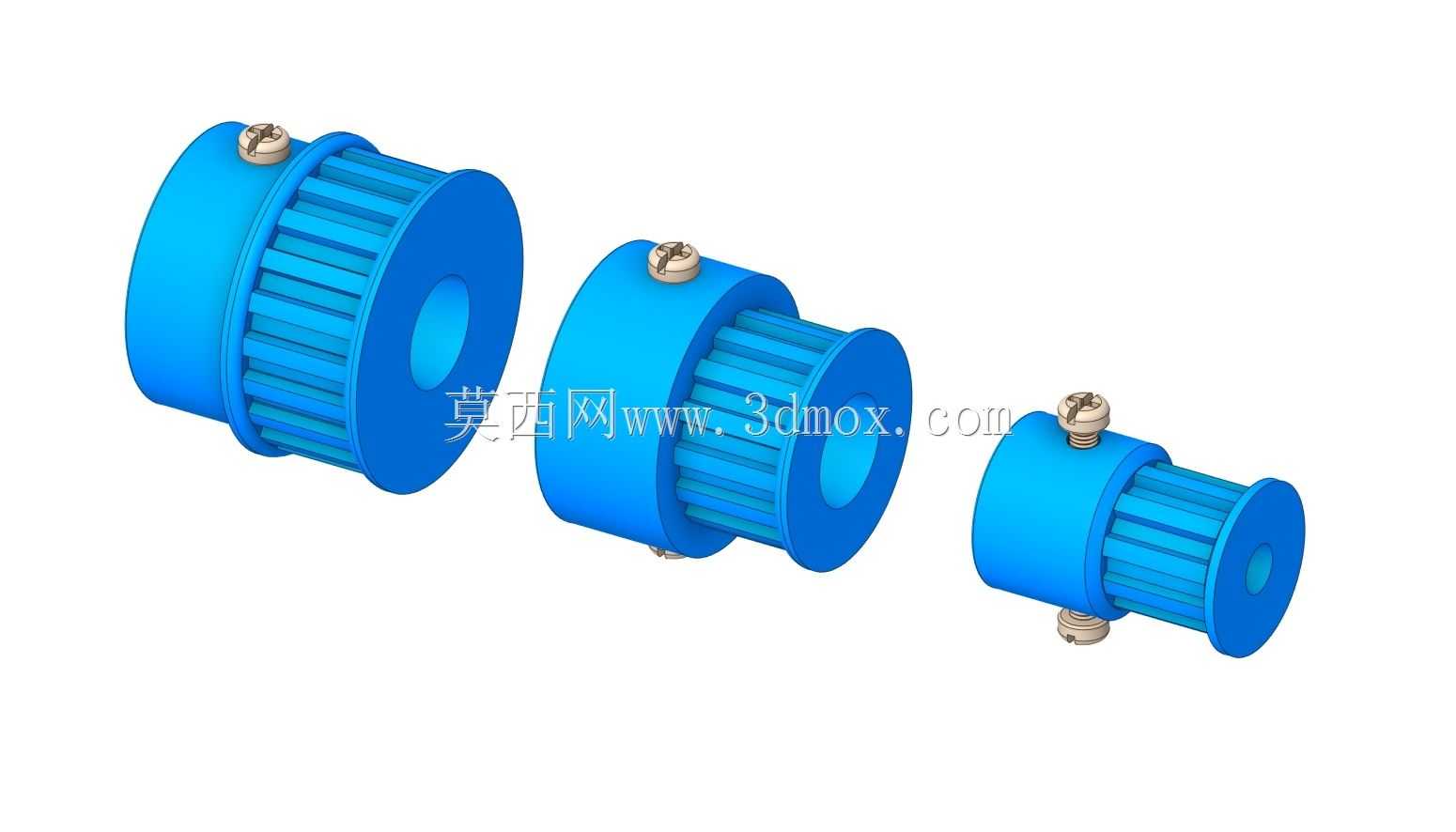

　　做桌面级FDM3D打印机结构迭代的时候，最先要抠的就是X/Y轴传动端的精度损耗，很多入门机型打印层纹错层、圆角失圆，追根溯源大半是皮带轮的配合公差没卡准，这套正时皮带轮就是针对桌面级设备的传动需求做的结构优化，不是照搬工业传动带轮的参数直接缩尺寸。先从安装边界说，三款不同规格的带轮分别对应不同负载的运动轴：最小尺寸款适配近程挤出机的送丝传动端，内孔匹配常用的42步进电机输出轴径，轮体总长度控制在18mm以内，不会和挤出机散热片、送丝导向件产生安装干涉；中间尺寸款适配Y轴运动平台传动，轮体带挡边结构，能避免皮带高速往复运动时出现跳齿、跑偏的问题；最大尺寸款适配X轴传动端，齿形做了修缘处理，和GT2同步带啮合的时候不会出现卡滞、

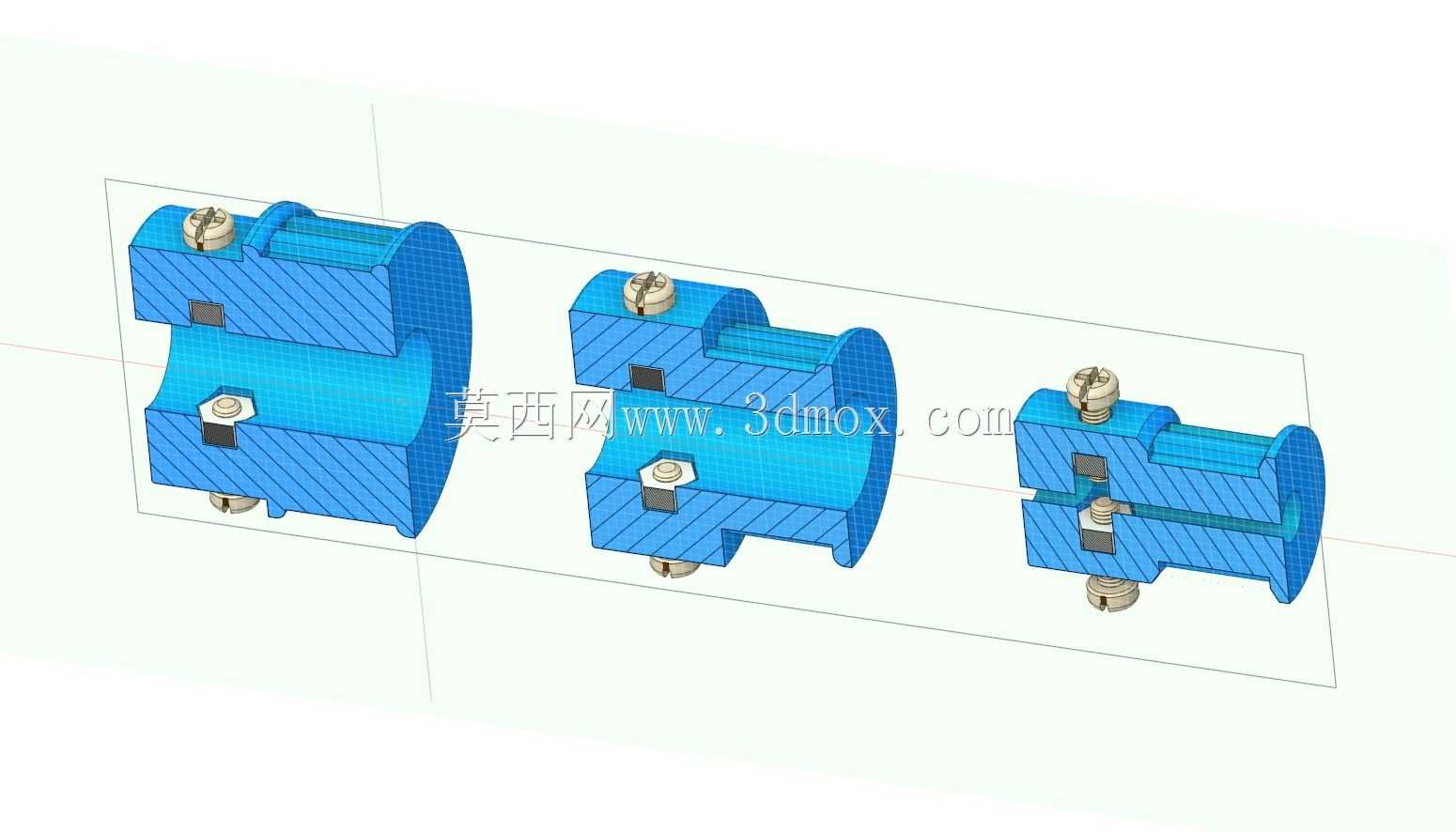

　　咬带的问题。很多人做带轮设计的时候容易忽略锁紧结构的可靠性，这套带轮全部采用侧面顶丝锁紧的方案，顶丝孔位做了沉台处理，锁紧后顶丝端面不会突出轮体外壁，不会剐蹭到设备的机架走线或者运动拖链，顶丝选用M3规格的内六角紧定螺钉，锁紧扭矩控制在1.2N·m就能保证高速正反转的时候不会出现轮轴相对滑动，不会因为频繁换向丢步导致打印尺寸偏差。齿形设计上完全匹配常用的2GT正时皮带齿距，齿槽的粗糙度控制在Ra1.6以内，皮带啮合的时候接触面积均匀，不会出现局部应力集中导致皮带过早磨损，轮体的法兰挡边和齿面的同轴度公差控制在0.02mm以内，转动的时候不会出现径向跳动，避免皮带运行时产生周期性的张紧力波动，

　　这一点对保证打印件表面质量特别关键——如果带轮径向跳动超过0.05mm，打印出来的薄壁件表面会出现规律性的波纹，靠后期调张紧轮根本补不回来。实际选型的时候要注意，不同轴径的适配不需要额外加轴套，轮体内孔直接做对应尺寸的公差配合，H7的孔公差和电机轴的k6公差形成过渡配合，装配的时候轻轻敲入就能保证初始定位精度，再加上顶丝锁紧，完全能满足桌面级设备最高300mm/s的运动速度需求。另外轮体的减重设计也做了考量，在保证轮体结构强度的前提下，轮毂部分做了均匀的壁厚控制，整体重量比同规格实心带轮轻30%左右，能降低运动轴的转动惯量，让电机加减速的时候响应更快，高速打印的时候不会因为惯量过大出现过冲、振纹的问题。安装的时候要注意，

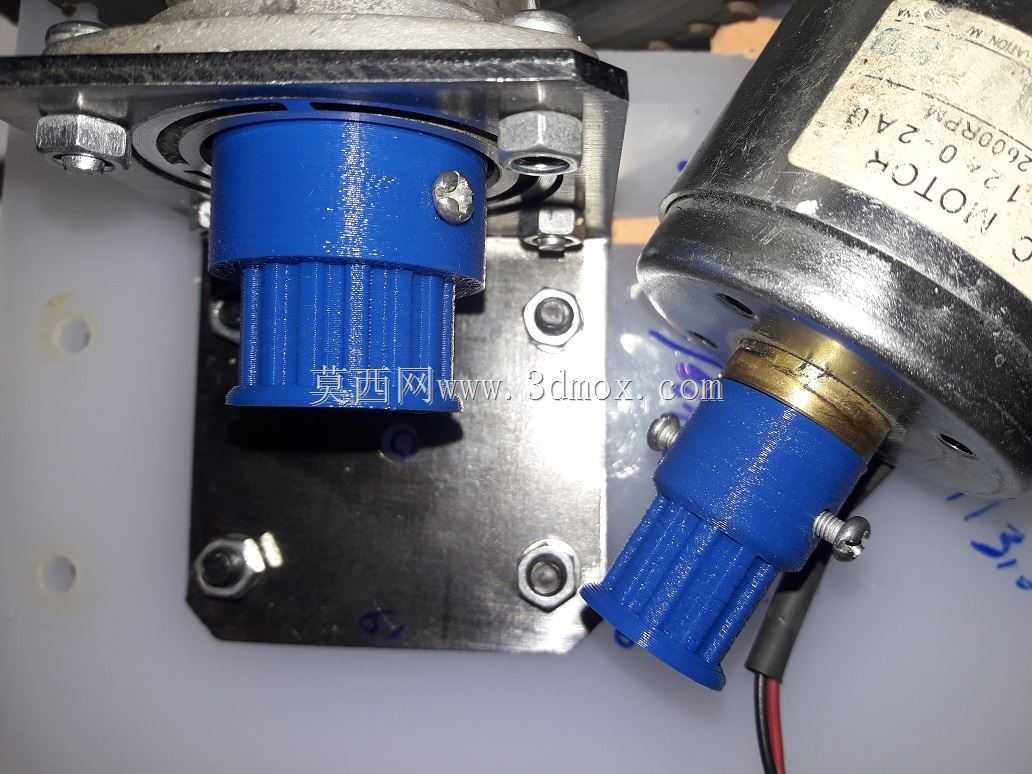

　　带轮的定位台阶要和电机轴端面贴合到位，两个顶丝要分别顶在电机轴的平面和圆弧面上，双点锁紧的结构能避免长时间运行后顶丝松动，张紧皮带的时候不要过度拉扯，皮带张紧度调整到用手按压皮带下沉2-3mm即可，过紧会加大带轮轴承和电机轴承的径向负载，缩短部件使用寿命，过松则会出现传动间隙导致丢步。这套带轮的结构也可以平移用到小型雕刻机、桌面级点胶机这类需要精密同步传动的轻型自动化设备上，只要匹配对应齿距的同步带，调整内孔尺寸就能适配不同的电机输出轴，不需要重新做整体结构的拓扑优化，因为轮体的受力分布已经做过校核，额定扭矩下的轮体变形量控制在0.01mm以内，完全能满足轻型传动场景的精度需求。
