霍斯特曼锂电池供电恒温控制器结构

　　在民用分户采暖与小型商用锅炉控制场景中，传统干电池供电的恒温器普遍存在续航短、低温环境下电压跌落导致控制失灵的问题，这款改造型恒温控制装置正是针对这类现场痛点完成的结构优化设计。日常运维中，不少老旧小区的壁挂锅炉配套恒温器采用两节AAA电池供电，冬季低温环境下电池放电效率骤降，往往两三个月就需要更换电池，部分用户因忘记更换电池导致锅炉停摆，影响采暖体验，这款结构设计直接将供电模块替换为单节18650规格锂电池，标称电压3.7伏，通过板载稳压电路匹配原有控制板的3.0伏工作电压，大幅降低电池更换频率，同时保留原有恒温器的全部控制逻辑，不需要对锅炉端的接线做任何改动，适配性极强。

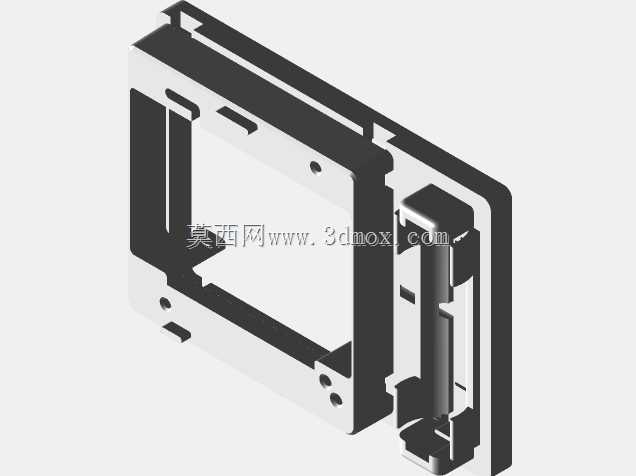

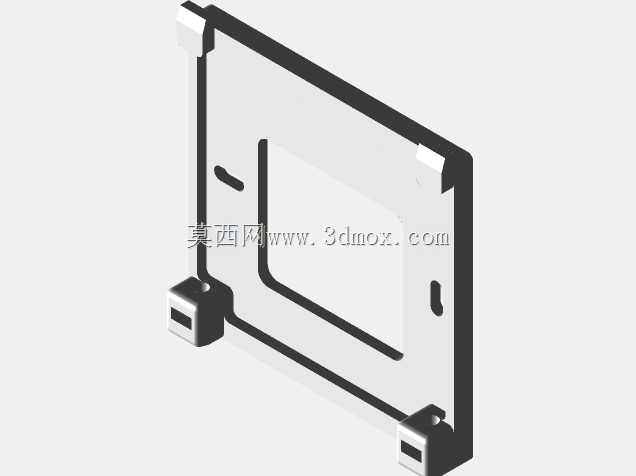

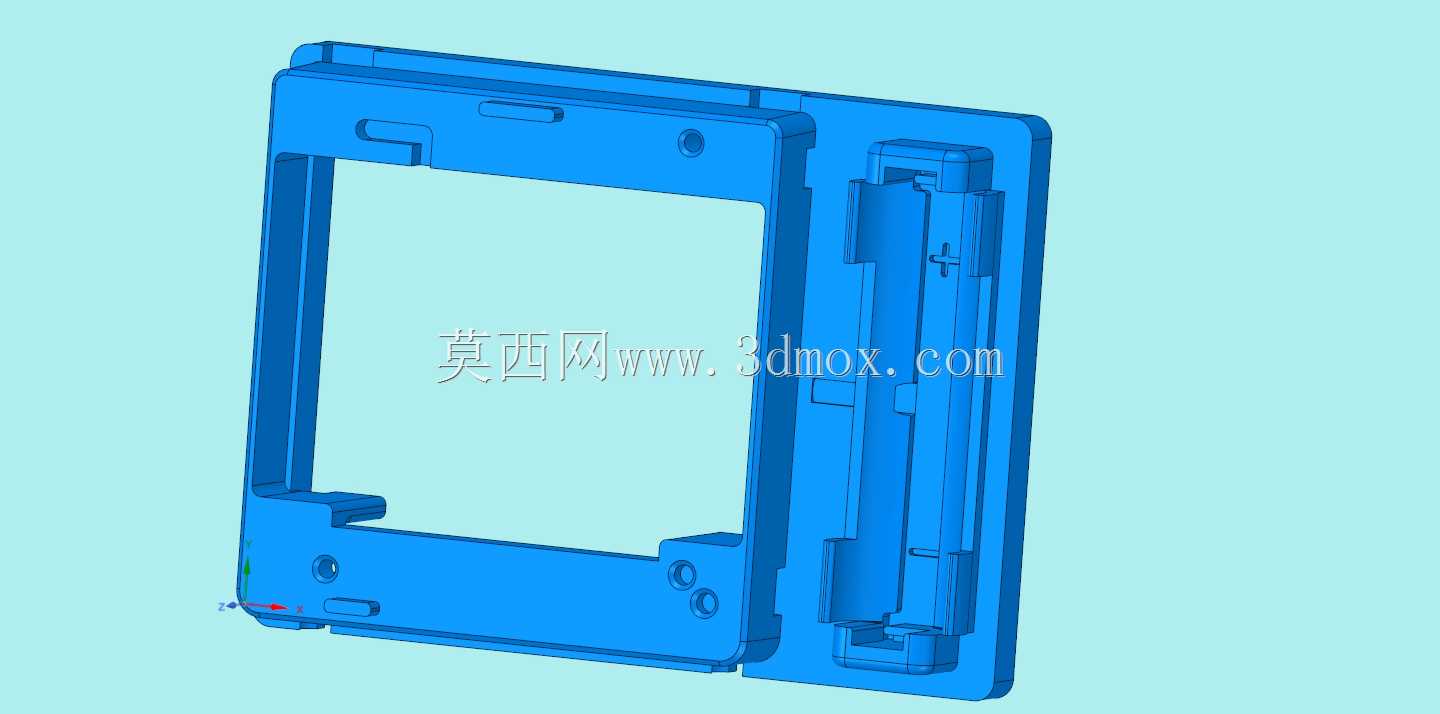

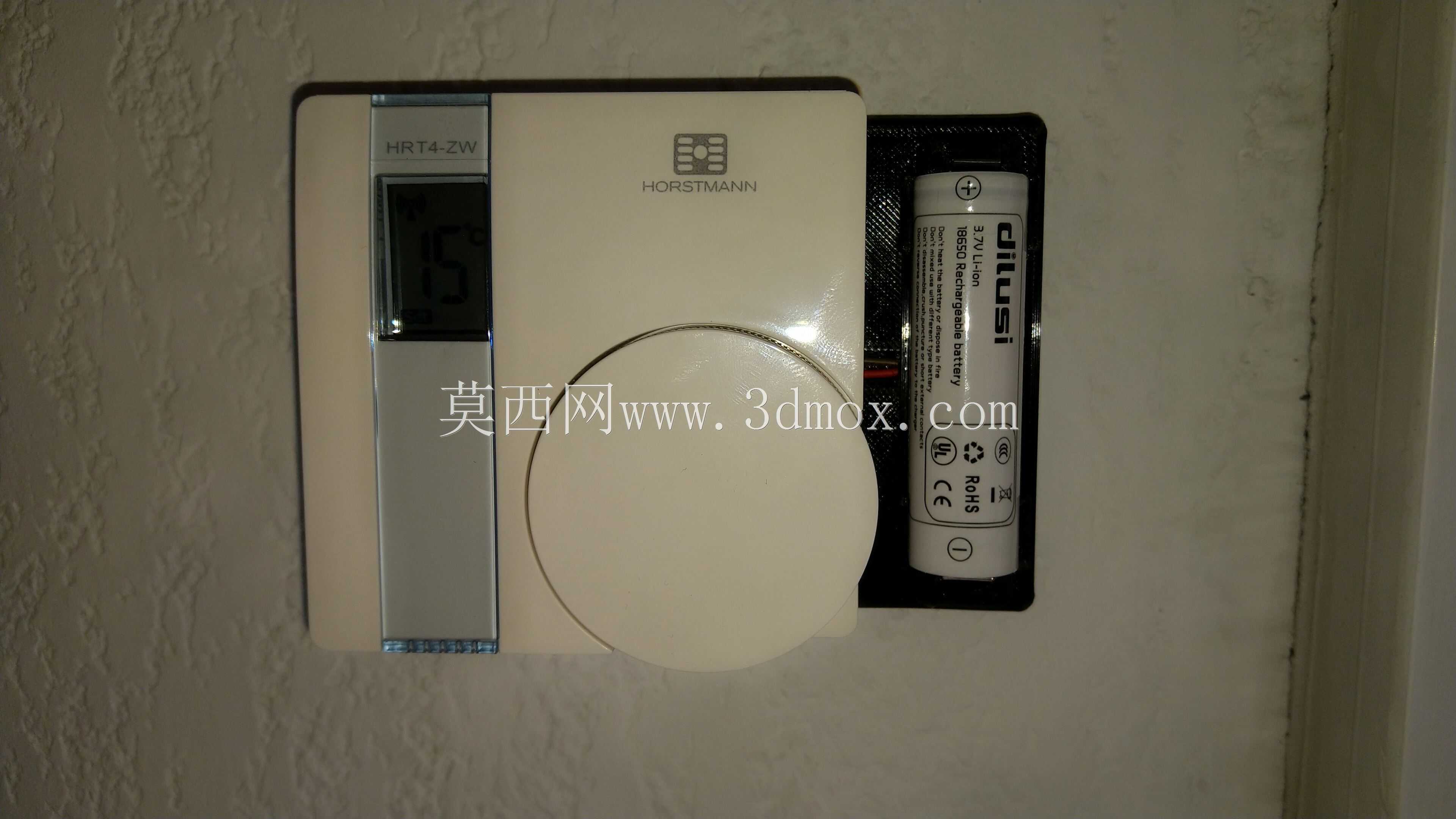

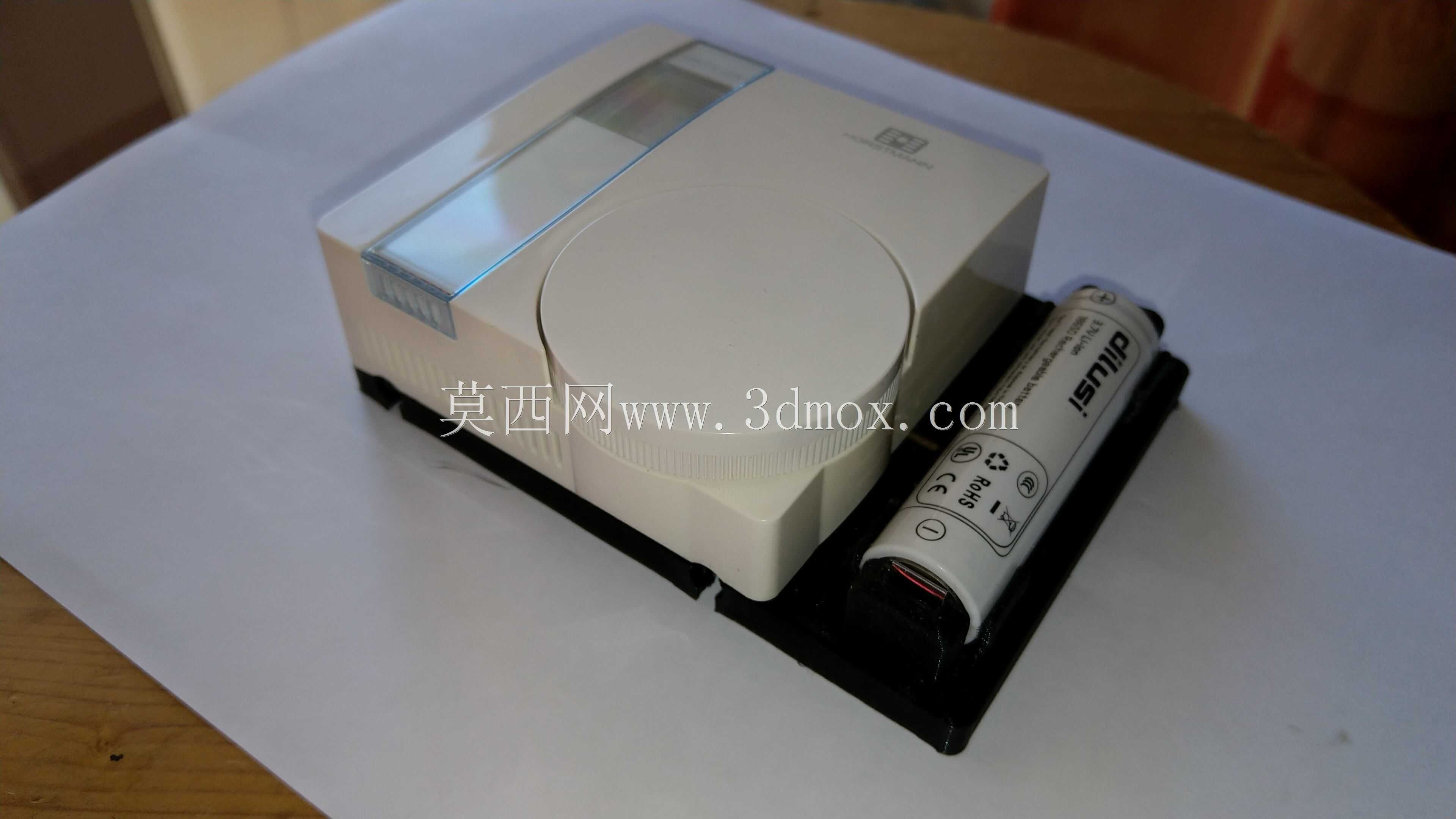

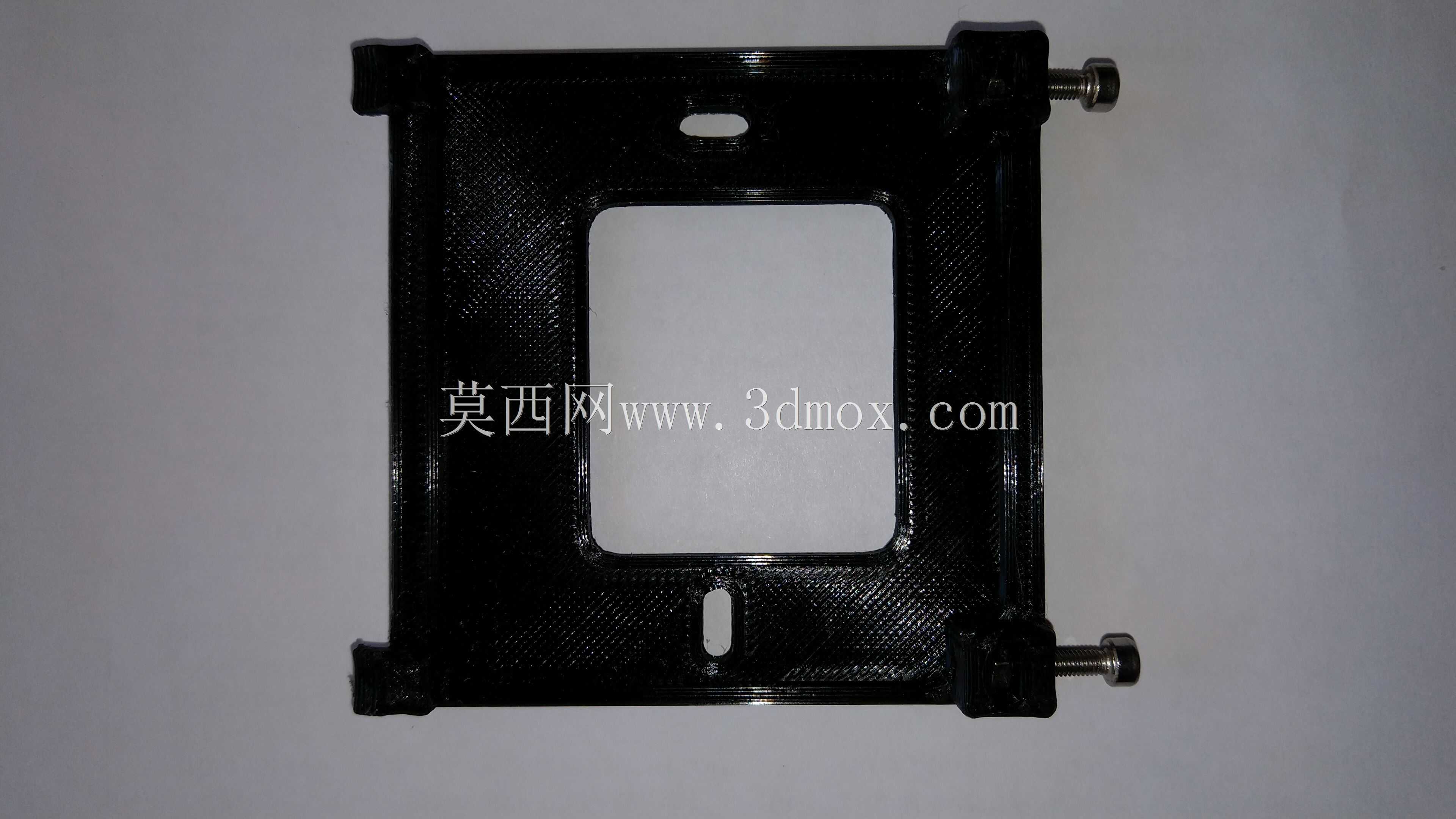

　　从结构设计思路来看，整体外壳沿用原有Horstmann HRT4-ZW恒温器的安装卡扣尺寸，背部挂装孔位完全匹配原有86型接线盒的安装间距，不需要在墙面重新打孔，用户替换时仅需拆下原有恒温器，将接线端子对应插入新结构的接线座即可完成安装，安装边界完全兼容旧设备的预留空间，外壳主体的突出厚度比原有设备仅增加8毫米，不会出现突出墙面过多磕碰的问题。供电仓独立设置在主机身侧下方，采用滑盖式仓门结构，仓门内侧设置导电弹片，弹片采用磷青铜镀镍材质，接触电阻小于50毫欧，避免长期使用后接触不良导致的供电中断，锂电池仓旁预留了Micro-USB充电口位置，不需要取出电池即可直接外接5伏电源充电，充电电路集成过充过放保护，满电状态下可支持设备连续工作6个月以上，完全覆盖整个采暖季的使用需求。

　　设备正面保留原有旋钮式温度调节结构，旋钮直径42毫米，调节阻尼设置在0.15牛米，转动时带有清晰的档位感，每旋转15度对应0.5摄氏度的温度调整区间，调节范围覆盖5摄氏度到35摄氏度，满足采暖场景下的全部温度设置需求。旋钮上方的透明视窗区域保留原有显示屏安装位，视窗采用磨砂PC材质，透光率达到85%，既可以清晰显示屏幕上的设定温度与当前室温，又能避免强光直射屏幕导致的显示发虚问题，视窗与外壳的接缝处设置0.8毫米宽的密封胶条，防护等级达到IP30，可阻挡日常灰尘进入设备内部，避免电路板积灰导致的触点氧化问题。

　　实际使用场景中，这款结构不仅适用于家用壁挂锅炉的恒温控制，也可适配小型商用热水炉、地暖分集水器的温度控制场景，设备内部的控制板安装位预留了通用螺丝孔，可兼容原有控制板与替换型第三方控制板，结构设计时充分考虑了不同版本控制板的接口位置，在外壳侧方预留了多个敲落孔位，可根据接线方向选择不同的走线位置，适配明装与暗装两种布线方式。设备外壳采用ABS阻燃材质，阻燃等级达到V0级，即使内部电路出现异常发热，外壳也不会出现明火蔓延的问题，符合家用电气设备的安全要求。

　　从建模细节来看，所有卡扣结构的拔模角度设置为1.5度，卡扣配合量设置为0.3毫米，既保证装配时的卡扣卡合力度，又不会因为过盈量太大导致装配时卡扣断裂，电池仓的导电弹片安装槽设置了定位筋，弹片装入后不会出现偏移，避免电池装入后正负极接反的问题。外壳的合模线设置在侧面非可视区域，装配后正面没有明显的合模痕迹，外观整体性更强，充电口位置设置了防尘塞，不充电时将防尘塞塞入充电口，可避免灰尘与溅水进入充电接口，延长接口使用寿命。
