微型齿轮生成传动机构三维设计

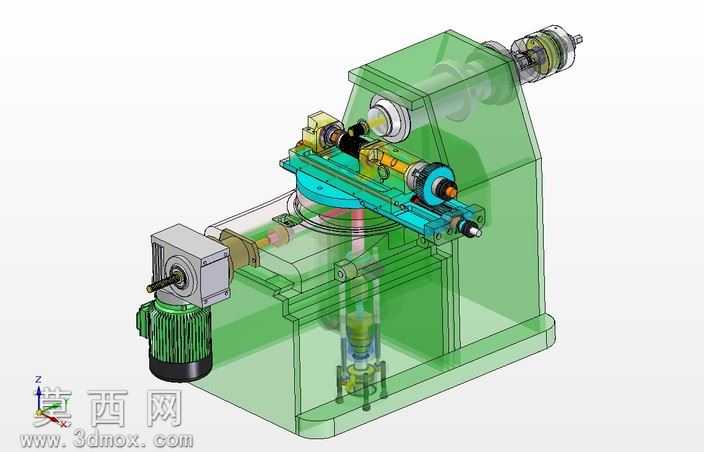

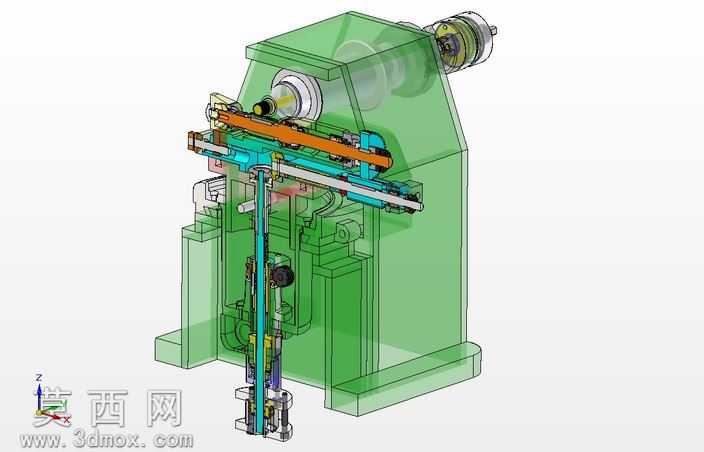

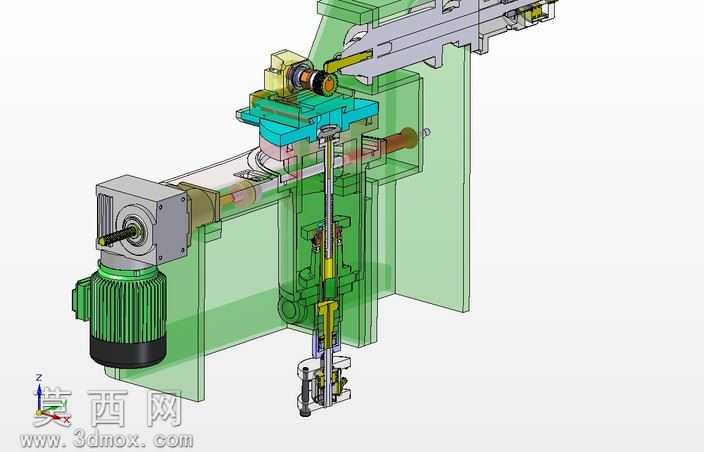

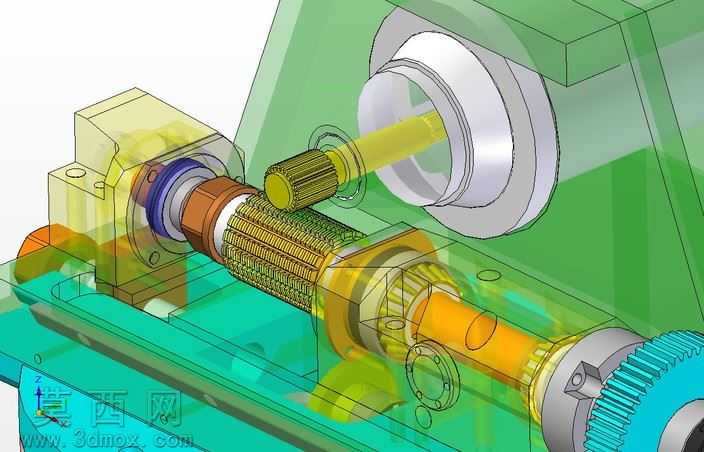

本作品为微型齿轮生成相关的传动机构三维设计，建模过程依托三维参数化设计软件完成，整体采用自下而上结合自上而下的建模思路，先对核心传动部件进行独立参数化建模，再完成整体装配与结构校验。首先针对驱动端的电机部件进行建模，还原电机外壳的散热筋结构、输出轴的轴肩定位特征、端盖的安装孔位细节，赋予电机外壳磨砂金属材质、输出轴光亮镀铬材质、散热区域哑光深绿涂装材质，还原真实电机的外观质感。传动部分的齿轮构件严格按照微型齿轮的啮合参数进行齿廓绘制，通过渐开线方程生成精准齿形，对齿轮的轮毂、键槽、减重孔位进行细节还原，齿轮表面赋予调质钢的哑光金属材质，啮合接触面做细微的粗糙度质感区分，体现传动部件的加工特性。传动链路中的传动轴、轴承、导向套、连接支架等构件逐一完成建模，其中竖直传动的长轴还原了轴上的定位台阶、锁紧卡槽、连接键位特征，导向套还原了内壁的储油槽结构，外部安装支架采用半透明绿色工程塑料材质进行渲染，既可以清晰展示内部的传动链路布局，又能区分外部防护构件与内部传动构件的材质差异。整体装配过程严格按照实际机械装配的约束关系进行配合，电机输出轴与第一级齿轮采用键连接配合，齿轮与传动轴采用同轴心配合加端面贴合约束，传动轴与导向套采用滑动配合约束，支架与各安装部件采用螺栓连接的孔位对齐约束，完成装配后进行全局干涉检查，调整各部件的配合间隙，确保传动链路无硬干涉、运动过程无卡滞。设计过程中针对微型传动的紧凑性需求，优化了各部件的安装布局，将驱动电机布置在机构侧下方，通过多级齿轮传动将动力传递至末端执行部位，竖直方向的传动轴采用分段式设计，既满足长行程传动的刚性需求，又方便加工与装配，外部支架采用一体化折弯式结构，减少连接构件数量，提升整体机构的结构稳定性。渲染阶段采用柔和的工业场景光源，对齿轮啮合部位、电机输出端、传动轴连接部位做重点补光，半透明支架的透明度调整至30%左右，既保留支架的轮廓辨识度，又能清晰展示内部所有传动构件的位置关系与连接逻辑，整体模型结构完整，细节还原度高，可用于微型齿轮传动机构的结构展示、原理演示以及相关设计方案的参考验证。
