SFU1605滚珠丝杠螺母适配安装座

　　在桌面级数控设备的直线传动结构搭建中，滚珠丝杠副的安装同轴度一直是影响传动精度、运行顺滑度的核心因素，这款适配SFU1605规格滚珠丝杠螺母的安装座，正是针对小规格传动场景的同轴安装需求设计的结构件。从实际设备适配场景来看，它可以直接用在DIY及量产级桌面3D打印机Z轴传动结构、小型数控雕刻机的X/Y轴进给单元、小型激光切割机的直线运动模组上，替代传统的分体式螺母抱座，减少装配环节的累计误差。

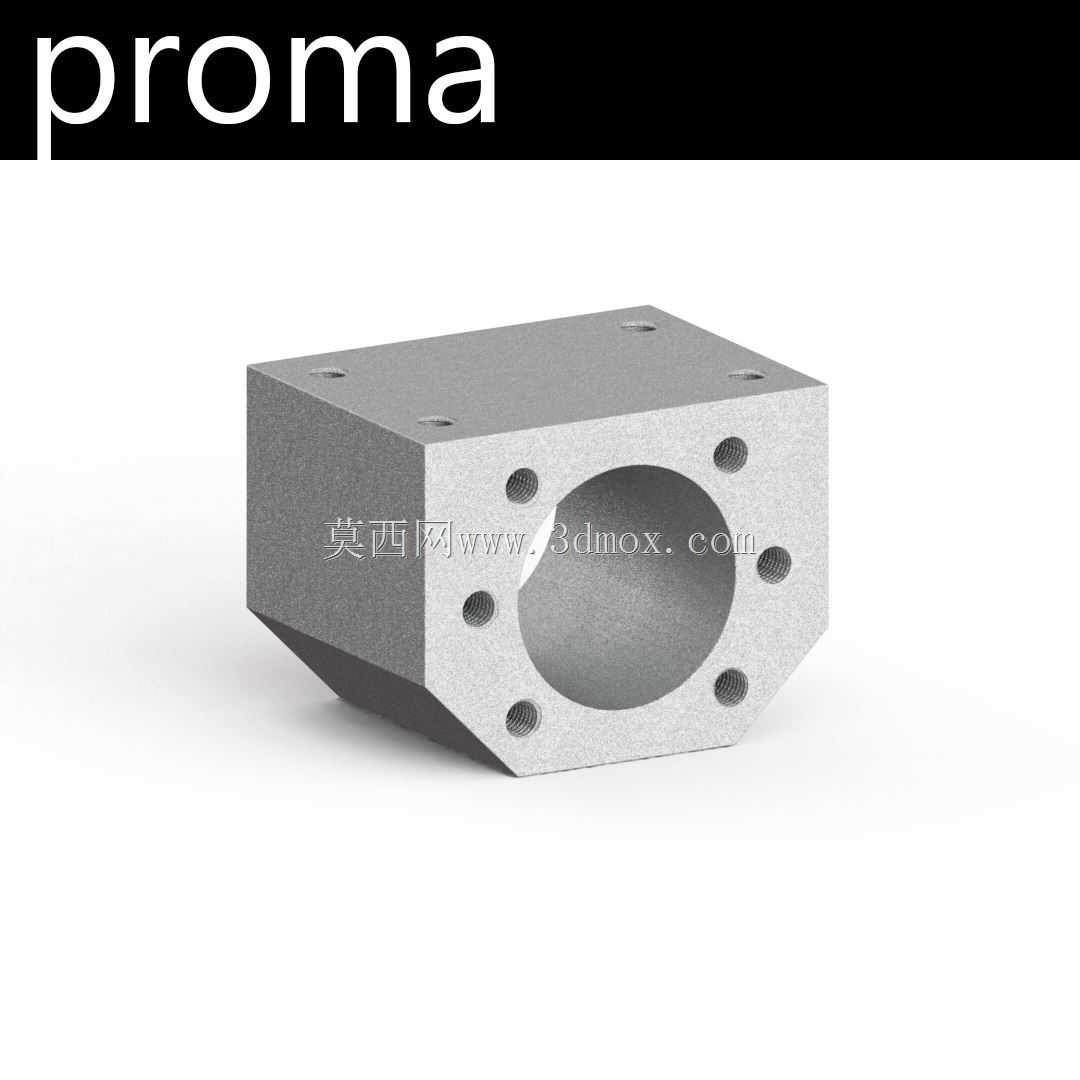

　　这款安装座的核心功能是完成SFU1605滚珠丝杠螺母与运动滑台的刚性连接，将丝杠的旋转运动精准转化为滑台的直线位移，同时承担螺母工作过程中产生的径向、轴向载荷，避免螺母直接安装在薄板滑台上出现的受力变形、连接松动问题。设计上采用一体化方块式主体结构，主体一侧设置与SFU1605螺母外径匹配的安装止口，止口周围均匀分布6个安装孔位，对应螺母法兰的固定孔位，安装时可以直接将螺母嵌入止口内，通过螺栓完成刚性锁紧，止口的定位精度可以保证螺母中心与安装座基准面的垂直度，避免螺母安装偏斜导致的丝杠卡滞、磨损加剧问题。

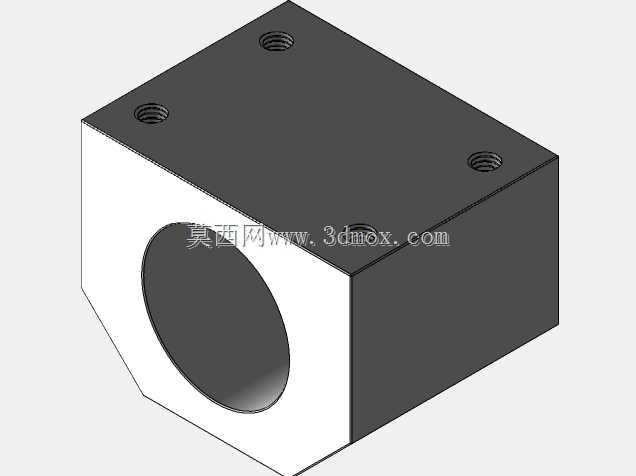

　　尺寸设计上，安装座适配的丝杠公称直径为16mm，导程5mm，对应的安装止口台阶深度为5mm，刚好匹配SFU1605螺母法兰的定位台阶尺寸，装配时不需要额外加装调整垫片，就能保证螺母端面与安装座贴合面完全贴合。安装座的主体外形为切角方块结构，两侧的切角设计既可以减轻结构件自身重量，又能避开滑台安装时的周边干涉件，主体上另外设置的4个沉头安装孔，用于将整个安装座固定在运动滑台的安装面上，沉孔设计可以让螺栓头部完全沉入座体内部，不会突出表面干涉其他部件运动。

　　从实际装配的角度考虑，这款安装座的安装边界做了充分的冗余设计，座体的整体宽度、高度尺寸控制在紧凑范围内，不会占用过多的滑台安装空间，对于安装空间受限的小型设备来说，不需要额外修改滑台结构就能直接适配。相比传统的铝型材拼接式螺母固定结构，一体化的座体结构刚性更好，在设备高速往复运动时不会出现结构共振，能有效提升传动过程的稳定性，减少运动过程中的位置偏差。在3D打印机的Z轴应用场景中，这种刚性固定结构可以避免打印过程中出现的Z轴层纹偏移问题，提升打印件的表面质量；在小型数控雕刻机的进给轴应用中，足够的刚性可以承受雕刻加工时的切削反力，避免进给方向让刀，提升加工精度。

　　设计过程中充分考虑了通用互换性，所有安装孔位的位置度公差都按照精密传动件的安装要求设定，只要是标准规格的SFU1605滚珠丝杠螺母，都可以直接装入该安装座，不需要二次修配。座体的安装基准面做了平面度要求，安装到滑台上时可以保证与滑台表面完全贴合，不会出现安装倾斜导致的丝杠与导轨平行度超差问题。对于设备改装、小型数控设备自研的从业者来说，这款安装座可以直接套用在常规的2020、2040铝型材搭建的运动模组上，不需要重新设计螺母固定结构，大幅缩短结构设计、装配调试的周期。

　　在实际使用中，这款安装座还可以适配同安装尺寸的其他品牌1605规格滚珠丝杠螺母，不需要针对特定品牌做结构修改，通用性较强。座体的边角位置都做了小倒角处理，避免装配过程中锐边划伤操作人员，也不会刮伤设备的走线、拖链等周边部件。相比3D打印的塑料螺母座，金属材质的该安装座热变形量极小，在设备长时间运行产生的温度变化环境下，不会因为热胀冷缩出现螺母位置偏移，能长期保持传动精度的稳定性，适合需要长时间连续运行的小型数控设备使用。
