SFU1204适配型滚珠丝杆传动组件

　　在桌面级3D打印机、小型数控雕刻机、台式激光切割机这类轻载精密直线运动设备的传动系统选型中，12mm公称直径的滚珠丝杆一直是兼顾精度、负载与安装空间的主流选择，本次设计的这款适配SFU1204螺母的滚珠丝杆组件，正是针对这类小型设备的安装边界做了针对性的结构优化，能够直接匹配同规格螺母完成组装，无需额外做轴端适配加工。从实际应用场景来看，这类小导程滚珠丝杆主要承担单轴方向的直线进给传动，将伺服或步进电机的旋转运动转化为滑台的精准直线位移，相比同规格的T型梯形丝杆，它的传动摩擦阻力更小，反向间隙更容易控制，长时间往复运行的温升更低，不会因为快速往复运动出现明显的爬行问题，在桌面级FDM3D打印机的Z轴升降结构里，这类丝杆能够保证打印平台升降的层厚精度稳定，避免层纹错位、平台下坠这类常见问题；在小型数控雕刻机的进给轴上，它可以承受雕刻过程中产生的径向切削反力，保证走刀轨迹的位置精度，不会因为传动间隙导致雕刻边缘出现台阶；在台式激光切割机的横向进给结构中，它的低阻力特性可以降低驱动电机的负载扭矩，让高速往复移动的响应速度更快，切割拐角处的轨迹更顺滑。

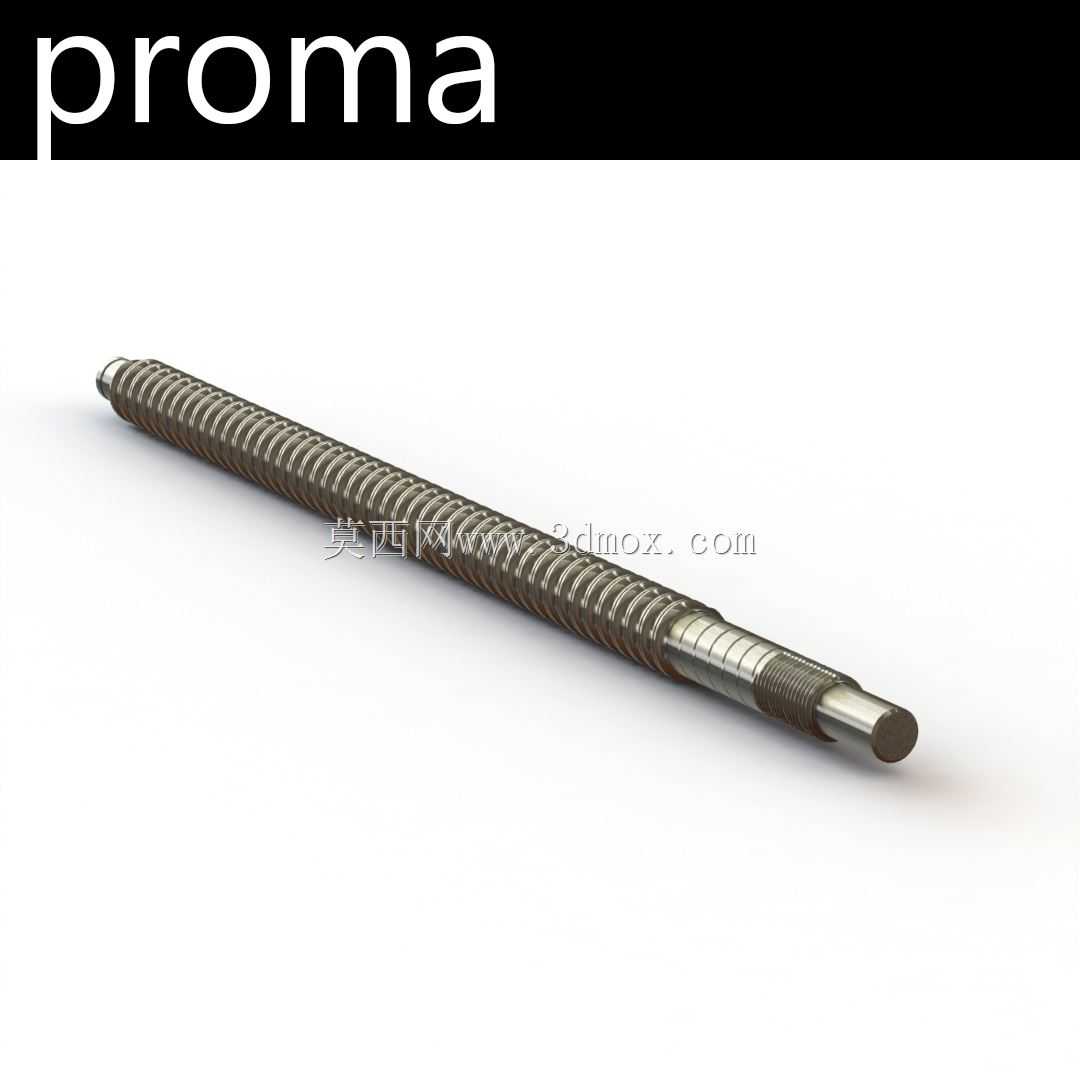

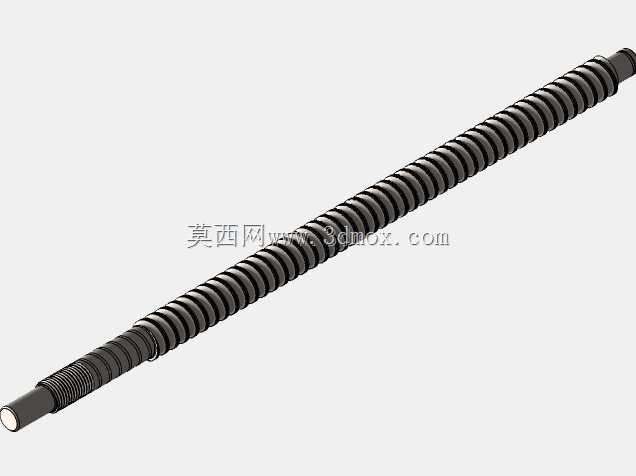

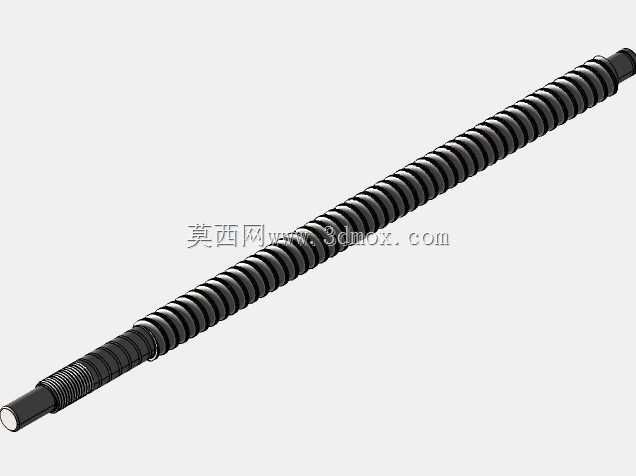

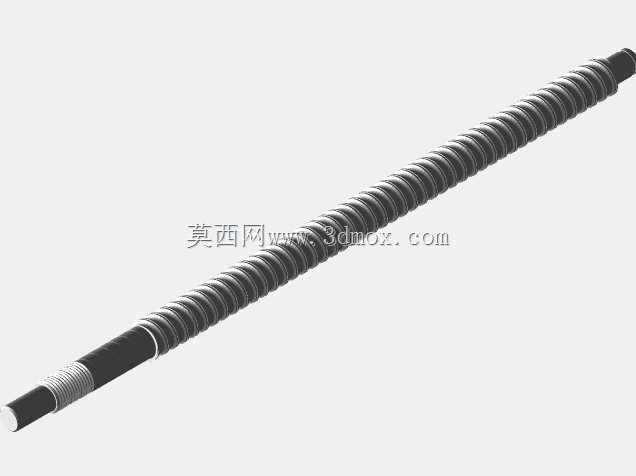

　　从设计思路上看，这款丝杆的轴端结构完全围绕SFU1204滚珠螺母的配合尺寸做匹配，丝杆公称直径12mm，导程4mm，轴端配合台阶尺寸为4mm，刚好可以和对应规格的螺母形成无间隙配合，不需要用户在装配时额外打磨轴径或者加装衬套。丝杆的整体外形采用连续的圆弧滚道成型，滚道的曲率半径和螺母内的滚珠循环路径完全匹配，能够保证滚珠在滚道内顺畅循环，不会出现卡滞、顿挫的情况。安装边界方面，丝杆两端的轴颈尺寸做了统一的适配设计，既可以搭配常用的12mm内径立式支撑座、卧式支撑座完成固定端和支撑端的安装，也可以直接适配小型设备上常见的带座轴承，不需要额外加工轴端的卡簧槽或者锁紧螺纹，降低了小设备厂商的装配加工成本。

　　从功能特性来看，这款丝杆的滚道表面做了硬化处理，表面硬度能够满足轻载场景下长时间往复运行的耐磨要求，日常运行中不需要频繁加注润滑脂也能保持顺畅的传动状态，针对小型设备普遍存在的安装空间紧凑的问题，丝杆的整体轴长可以根据不同设备的行程需求灵活截取，轴端的台阶尺寸统一，不管是短行程的3D打印机Z轴，还是长行程的小型激光切割机进给轴，都能通过调整丝杆总长完成适配。在实际装配过程中，只需要将螺母从丝杆轴端旋入，对齐轴端台阶完成轴向定位，再将两端轴颈装入支撑轴承内，锁紧固定螺母就可以完成整套传动组件的安装，不需要做复杂的预紧调整，螺母本身的预紧力已经能够消除大部分反向间隙，满足小型设备的传动精度要求。

　　很多小型设备开发者在选型时经常会遇到丝杆和螺母尺寸不匹配的问题，要么轴径偏大导致螺母无法装入，要么轴端台阶尺寸不对导致螺母装配后出现轴向窜动，这款丝杆在设计阶段就完全对标SFU1204螺母的安装尺寸做了公差匹配，轴径公差控制在h7范围内，台阶端面的垂直度公差满足传动组件的装配要求，装配后不会出现螺母偏心、运转卡滞的问题。在实际运行测试中，这款丝杆搭配对应螺母做往复直线运动时，全程的传动阻力均匀，没有明显的负载波动，在300mm行程范围内的定位重复精度可以控制在0.05mm以内，完全能够满足桌面级制造设备的精度要求。针对小型激光切割机运行时产生的少量粉尘问题，丝杆的滚道结构不容易积攒粉尘，日常维护只需要定期擦拭表面就可以保持顺畅运行，不需要加装复杂的防尘罩，进一步节省了设备的安装空间。
