N20微型减速电机三维结构设计

　　做小型智能硬件、桌面级小设备结构设计的工程师，大概率都绕不开N20这类微型减速电机的选型与结构适配，这次拆解建模的这款N20减速电机，是小扭矩低转速驱动场景里的常用件，很多做智能门锁、小型云台、桌面机械臂关节、微型传送带、玩具传动结构的项目里，都能见到它的身影。

　　从实际使用场景来说，这类微型减速电机的输出扭矩远大于同尺寸的普通直流电机，核心就是前端集成的行星减速齿组，能把电机本体的高转速低扭矩输出，通过多级齿轮减速转化为低转速大扭矩的动力输出，适配那些不需要太高转速，但需要一定启动扭矩、带载能力的小型驱动场景。比如智能门锁的锁舌伸缩驱动，不需要电机转得快，但要能克服锁舌与锁体的摩擦阻力，稳定推动锁舌到位；还有小型桌面3D打印机的调平机构、微型蠕动泵的滚轮驱动，用的都是这类尺寸的减速电机，占用安装空间小，供电电压低，常规3V到6V的直流供电就能驱动，很适配小型电池供电的便携设备。

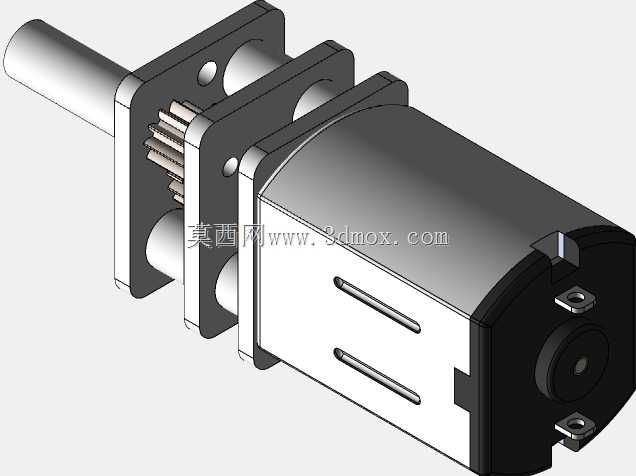

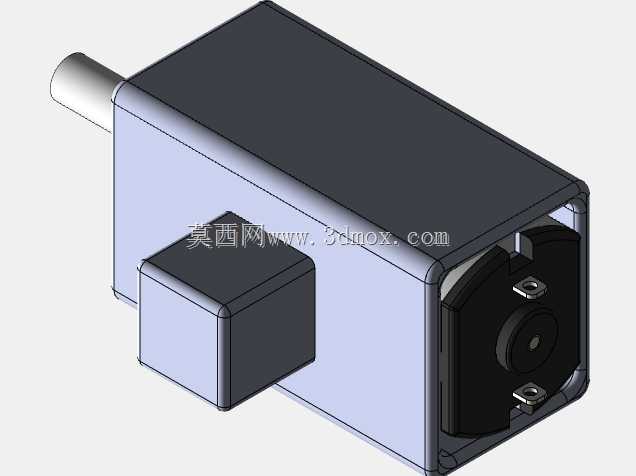

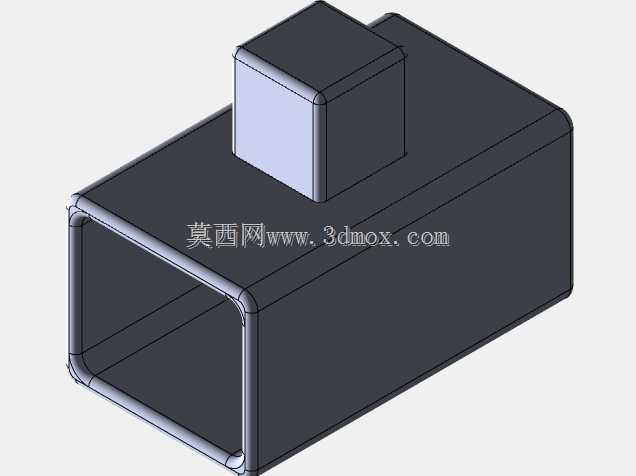

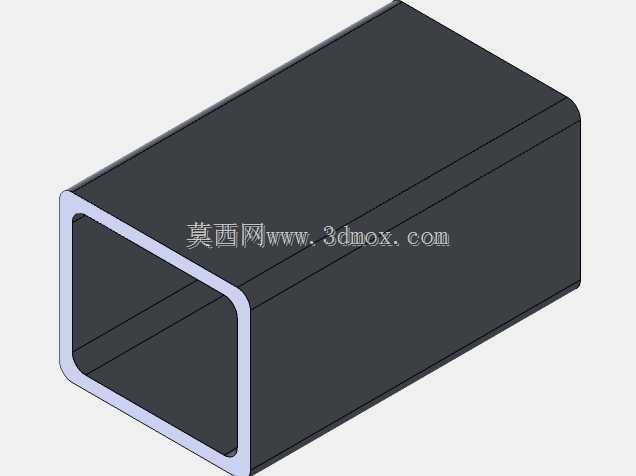

　　从结构设计思路来看，这款模型完整还原了N20电机的分层结构：最末端是直流有刷电机本体，外壳采用拉伸金属壳体，侧面预留的两个长槽是电机壳体压装时的定位卡点，同时也能辅助电机工作时的散热，尾部的两个接线端子是供电输入位，端子的位置、凸台高度都严格按照实物尺寸还原，方便结构设计时预留接线空间，避免装配时端子和周边结构干涉。中间段是多级行星减速舱，分层的金属隔板是每一级齿轮组的安装支撑板，板上的定位孔、安装凸台都和齿轮轴的安装位一一对应，每一级减速齿轮的模数、齿厚都按照实际传动比做了还原，能清晰看到动力从电机输出轴的小齿轮输入，经过三级减速之后传递到前端输出轴的整个传动路径，做传动仿真的时候可以直接套用这个结构验证传动比是否匹配设计需求。前端的输出轴采用D型轴截面设计，这是这类微型电机的通用设计，D型切面可以和配套的传动轮、摇臂的D型孔配合，避免传动时轴和连接件打滑，不需要额外做顶丝固定就能传递足够的扭矩，适合小空间里的快速装配。前端的方形安装法兰是标准安装位，法兰上的两个安装孔孔距、孔径都符合行业通用的安装尺寸，做结构设计时可以直接按照这个法兰尺寸设计安装座，不需要反复核对安装孔位。

　　关于安装边界与外形尺寸，这款电机的整体轴向长度从输出轴端面到电机尾部端子端面，是常规N20电机的标准长度，电机本体的圆柱段直径是12mm，适配常见的N20电机安装卡扣、固定座尺寸；前端法兰的外形尺寸是10mm*15mm的方形结构，两个安装孔的中心距是8mm，孔径1.2mm，适配M1.2的自攻螺丝或者铜柱固定；输出轴的直径是3mm，D型切面的平面距轴中心2.4mm，输出轴伸出法兰端面的长度是10mm，设计配套的传动件时，要注意预留轴的插入深度，避免轴顶到传动件内部导致装配不到位。建模的时候特意还原了减速舱分层隔板的台阶结构，每一层隔板的厚度、定位凸台的高度都和实物一致，做装配干涉检查的时候，可以准确模拟电机压装到安装座里的状态，不会出现模型尺寸和实物不符导致的装配卡滞问题。

　　很多新手工程师做小型设备结构设计的时候，容易忽略这类微型电机的安装间隙预留，比如电机本体和周边结构的间隙要至少留0.2mm，避免壳体公差导致装配时挤压电机，影响电机内部齿轮的传动顺畅度；还有尾部接线端子的出线空间，要预留至少5mm的空间给导线焊接和走线，避免导线被壳体挤压导致断线或者短路。另外这类电机的输出轴径向负载有一定限制，设计的时候不要让输出轴承受过大的径向力，比如不要直接把重型负载悬臂安装在输出轴上，必要的时候要额外增加支撑轴承，避免输出轴弯曲变形，影响齿轮啮合精度，缩短电机使用寿命。

　　从建模细节来说，模型里的每一个齿轮的齿形都做了准确还原，不是用简化的圆柱代替齿轮，做运动仿真的时候可以直接添加齿轮配合，模拟真实的减速传动过程，验证不同传动比下的输出转速和扭矩是否匹配项目需求；电机外壳的表面纹理、尾部的轴承位、端子的倒角细节都做了还原，用来做产品渲染、装配爆炸图的时候，能达到足够的真实度，不需要再额外补建细节。
