NEMA17规格42型步进电机结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的场景里，42规格的NEMA17步进电机一直是应用占比最高的执行元件之一，这类电机不需要额外的减速机构就能实现低速大扭矩输出，配合开环控制驱动器就能完成精准的位置步进，成本控制和可靠性表现都能匹配中小负载的运动需求。

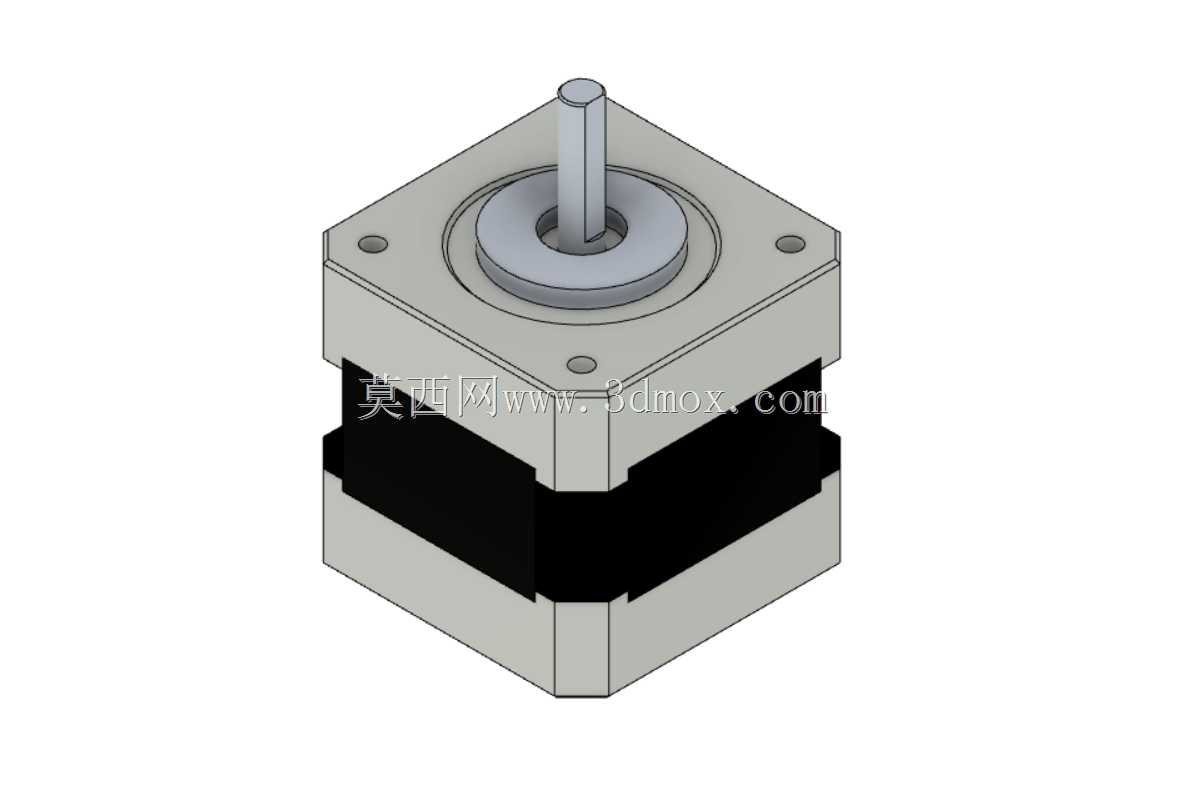

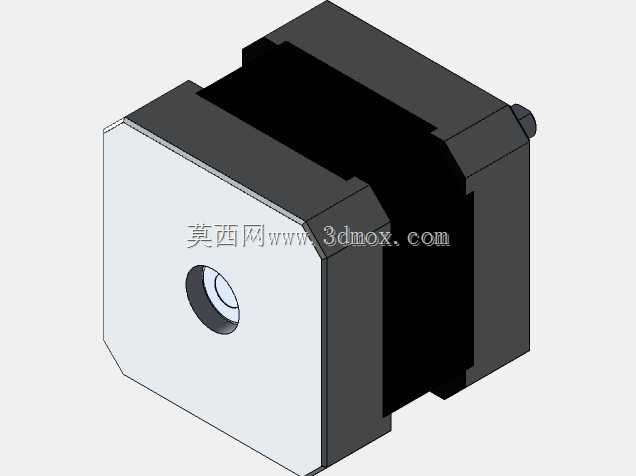

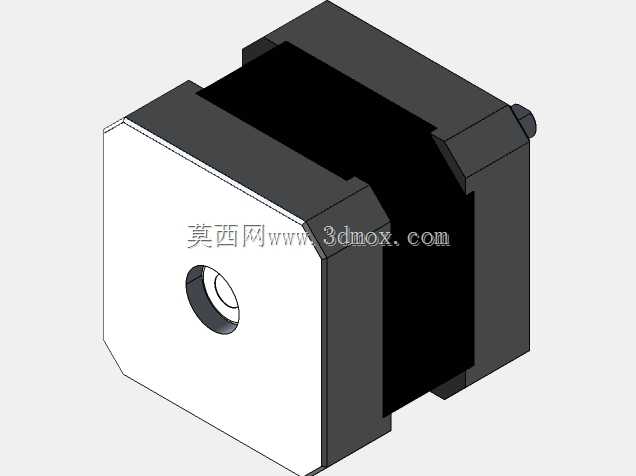

　　这款步进电机的外形尺寸控制在42X42X39毫米，方形的机座端面是这类法兰安装电机的典型特征，四个安装孔分布在机座四角，孔位间距遵循NEMA17的标准规范，不管是直接固定在设备安装面板上，还是搭配同步轮、联轴器连接丝杆、导轨滑台，都不需要额外做转接板的适配设计，能大幅缩短结构设计阶段的安装匹配周期。机座的主体采用叠压硅钢片的结构设计，外部包裹的方形壳体既起到结构防护作用，也能辅助定子部分散热，避免长时间连续运行时内部绕组温升过高导致扭矩衰减。

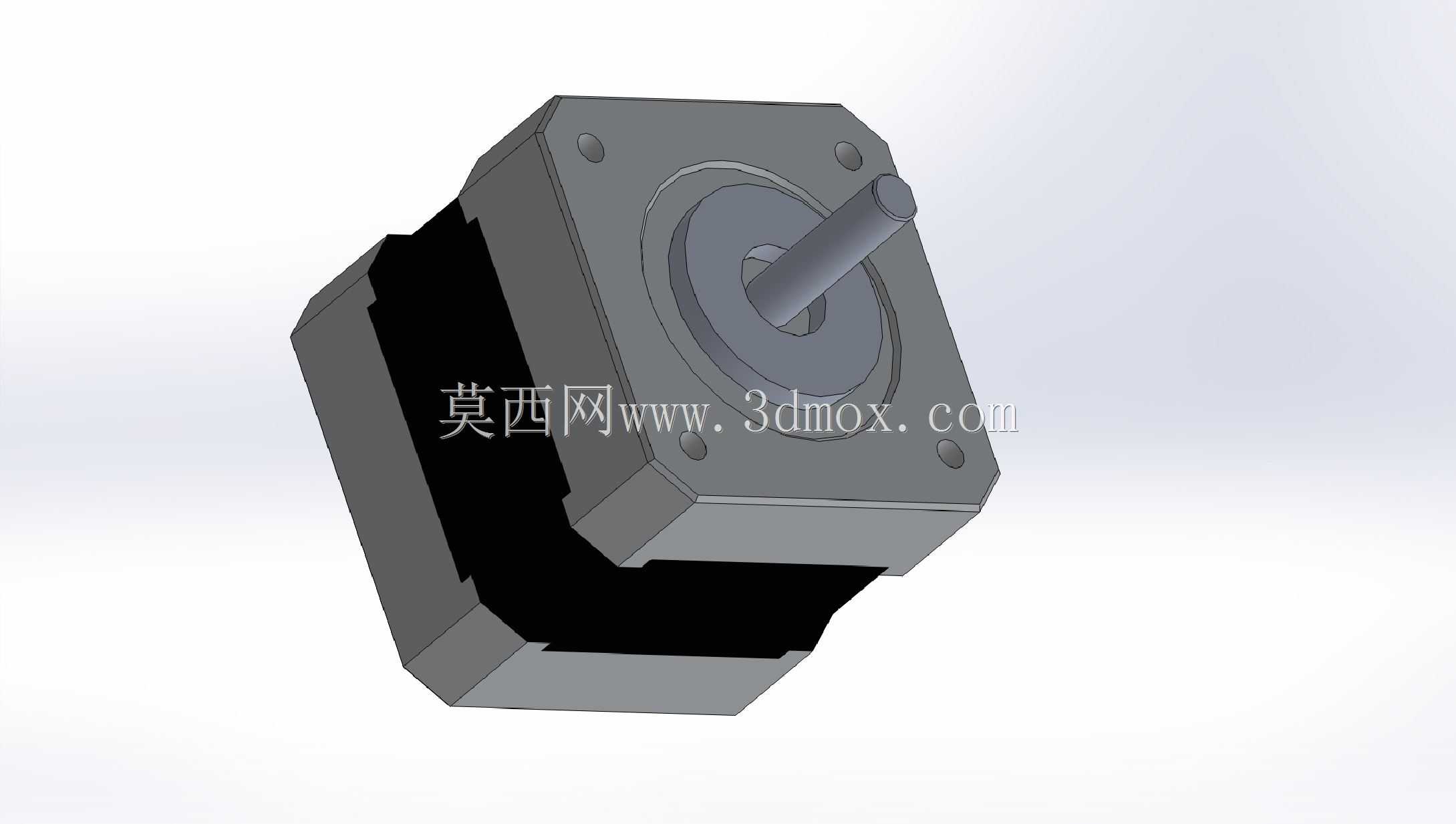

　　输出轴采用单出轴的圆柱轴设计，轴径匹配常规的5mm规格，能直接适配市面上绝大多数标准规格的联轴器、同步带轮、行星减速箱，不需要额外做轴径的二次加工。轴根部的轴承安装位做了同轴度公差约束，能保证输出轴在带负载旋转时的径向跳动控制在合理范围内，避免带动负载运行时出现偏心抖动，影响运动终端的定位精度。电机端盖和机座的配合采用止口定位结构，装配时能保证定子和转子的同轴度，减少运行过程中的磁阻偏差，降低低速运行时的振动和噪音表现。

　　从结构设计的角度看，这类小规格步进电机的建模重点在于安装边界的精准还原，尤其是法兰面的安装孔位尺寸、输出轴的伸出长度、轴径公差、机身的总长度这些和外部装配直接相关的尺寸，必须和实际量产零件的参数保持一致，否则在做整机装配干涉检查时很容易出现尺寸偏差，导致实际加工装配时出现零件无法匹配的问题。建模过程中不需要过度还原内部绕组的细节结构，只要把外部的安装特征、配合面的尺寸公差、外形轮廓做精准还原，就能满足结构设计阶段的选型、装配、干涉检查需求。

　　在实际设备选型应用中，这个尺寸的步进电机通常用来驱动负载在10N·m以内的运动轴，比如桌面3D打印机的XYZ三个运动轴、小型激光雕刻机的进给轴、桌面点胶机的位移模组、小型传送带的驱动单元，这类场景对电机的保持扭矩要求不高，但对安装空间的限制比较严格，39毫米的机身长度能在有限的安装空间里提供足够的扭矩输出，不会因为机身过长和设备内部的其他结构产生干涉。和更长机身的同规格42步进电机相比，这个长度的电机转动惯量更小，启停响应速度更快，适合需要频繁正反转、短距离快速移动的运动场景，不会因为转子惯量过大导致启停时出现过冲、失步的问题。

　　设计这类电机的安装结构时，需要注意在电机尾部预留足够的接线空间，电机的出线端通常在机身尾部的侧面或者端面，安装时要避免出线位置被其他结构件挤压，同时要给线缆留出足够的弯曲半径，避免设备长期运行过程中线缆被反复弯折出现断线问题。另外电机的安装面要保证平面度，避免安装时螺丝锁紧力度不一致导致机座变形，影响内部轴承的旋转精度，长期运行会出现轴承磨损加快、噪音变大的问题。如果是搭配同步轮做传动，还要注意输出轴的轴向固定，通常会在轴端加工一个平面，配合紧定螺丝固定同步轮，避免带负载运行时同步轮和输出轴之间出现相对滑动，丢步导致运动精度下降。
