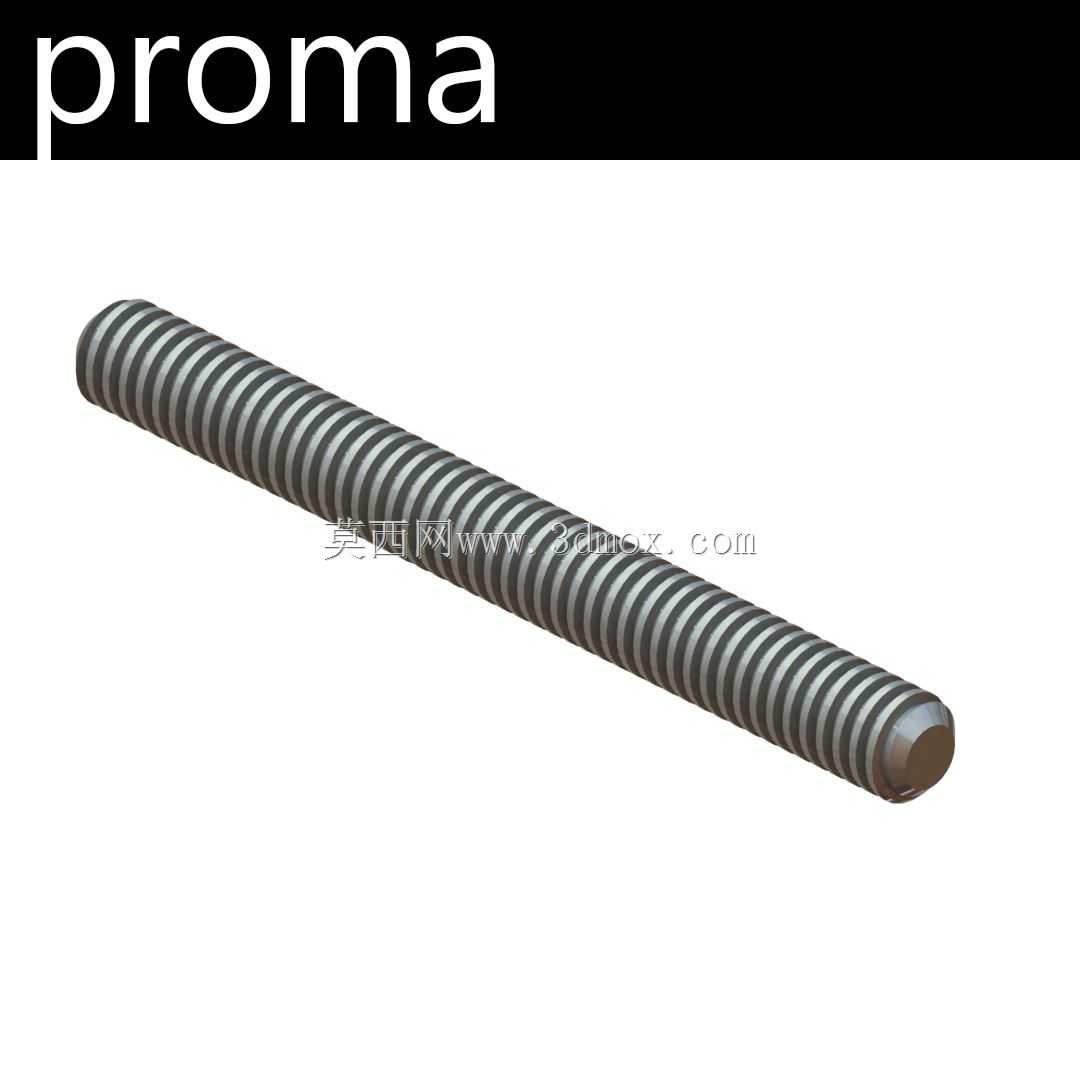

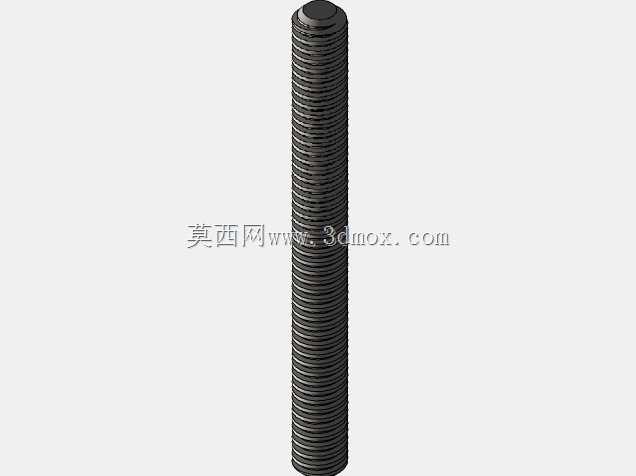

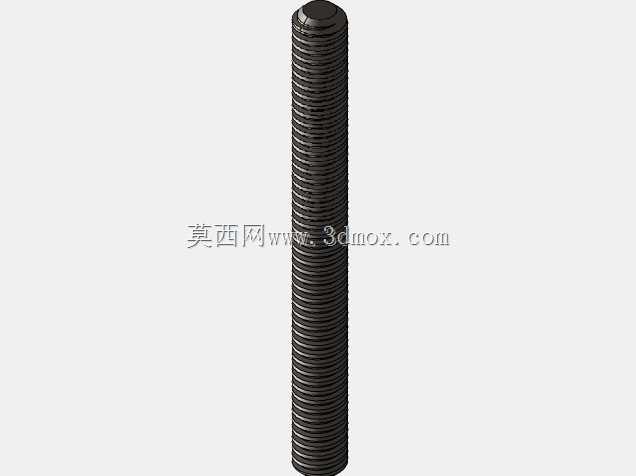

M10导程2mm梯形V形传动丝杠结构

　　在桌面级制造设备的线性传动方案选型中，成本与精度的平衡始终是结构设计人员需要反复权衡的核心问题，这款公称直径10mm、导程2mm的V形轮廓梯形丝杠，正是针对小负载、短行程线性运动场景开发的经济型传动部件，可直接匹配同规格的2mm导程梯形螺母完成组装，为低成本线性运动机构提供可靠的传动支撑。从实际应用场景来看，这类丝杠的适配范围覆盖了桌面级FDM3D打印机的Z轴升降传动、小型桌面数控雕刻机的进给轴传动、小型激光切割机的轴向运动传动，同时也可用于小型自动化实验装置、教学演示设备的线性运动机构搭建，在负载不超过5kg、直线运动速度低于0.1m/s的工况下，完全可以替代成本更高的滚珠丝杠方案，大幅降低整机的物料成本。从功能特性上看，

　　这款丝杠采用V形牙型轮廓设计，相比传统矩形牙型的梯形丝杠，V形轮廓的牙侧接触应力分布更均匀，配合对应的螺母传动时，传动过程中的卡顿感更弱，空回间隙可以通过螺母的预紧结构调整到0.1mm以内，完全满足桌面级制造设备的传动精度要求；同时V形牙型的容屑能力更强，在开放式的传动结构中，少量落入螺纹槽的加工碎屑、灰尘不会直接造成丝杠卡滞，日常维护的频次远低于高精度滚珠丝杠，更适合非工业级洁净环境下的桌面设备使用。从设计思路层面拆解，这款丝杠的牙型参数经过针对性优化，牙型角选用适配3D打印螺母、机加工POM螺母的标准角度，既保证了螺纹啮合的接触面积足够传递额定扭矩，也避免了牙型过深导致的丝杠刚性下降；丝杠的端部做了平端收尾处理，

　　没有额外设计复杂的轴承安装轴颈，用户可以根据自身的安装结构需求，自行加工端部的固定结构，既可以搭配双轴承座做两端固定安装，也可以用单轴承加支撑的方式做悬臂端安装，适配不同的设备机架布局。在外形尺寸与安装边界上，这款丝杠的公称外径严格控制在10mm，螺纹大径、中径、小径的公差带按照通用传动件的中等精度等级设计，配套螺母的安装孔位可以直接兼容市面上常规的T10梯形螺母安装尺寸，不需要额外修改安装板的开孔参数；2mm的导程参数匹配常用的42步进电机时，步进电机每旋转一圈，丝杠带动的运动台前进距离为2mm，搭配16细分的步进驱动器，理论运动分辨率可以达到0.00125mm，完全满足桌面级设备的运动精度要求；

　　丝杠的有效行程可以根据实际使用需求裁切，螺纹部分的全长范围内牙型轮廓连续，不存在局部缺牙、牙型变形的问题，裁切后只需要对端部做简单的倒角处理，就可以直接装配使用。在实际装配过程中需要注意，这类丝杠的安装同轴度要求相比滚珠丝杠更低，两端支撑座的同轴度误差在0.2mm以内时，不会出现明显的传动卡顿，非常适合DIY设备、小批量试制设备的快速搭建；丝杠的传动效率在0.3-0.4之间，虽然低于滚珠丝杠0.9以上的传动效率，但在小负载、低速运动的场景下，42步进电机的输出扭矩完全可以驱动丝杠正常运转，不会出现丢步、堵转的问题；同时梯形丝杠具备一定的自锁特性，当垂直安装使用时，断电后运动台不会因为自重出现下滑，不需要额外加装抱闸机构，进一步简化了设备的结构设计，降低了整体的设计与制造成本。对于结构设计人员来说，选用这类标准化的梯形丝杠部件，可以大幅缩短线性传动机构的设计周期，不需要从零开始绘制丝杠的牙型轮廓，直接基于现有模型调整有效行程、端部安装结构，就可以快速完成整机的传动结构设计，同时这类丝杠的供应链成熟，采购成本低，互换性强，后期设备维护时替换配件的获取难度极低，非常适合面向消费级市场的桌面制造设备使用。
