NEMA17规格刚性圆柱联轴器结构设计

　　在小型自动化传动链路搭建过程中，两轴的刚性连接需求往往出现在对传动精度要求较高、无相对偏移补偿需求的工位，这类应用场景常见于桌面级精密传动模组、小型步进电机直连负载的传动结构中，NEMA17规格的刚性联轴器正是适配这类安装空间紧凑、传递扭矩不大但对同轴度保持要求较高的连接场景。这类联轴器的核心作用是将两根同轴布置的轴段刚性固连为一体，同步传递旋转扭矩，由于不存在挠性元件的间隙与形变，在高精度角度传递的工位中，能最大程度降低传动回差，保证输出端与输入端的转角同步性，不会出现挠性联轴器长期使用后弹性元件疲劳带来的精度衰减问题。

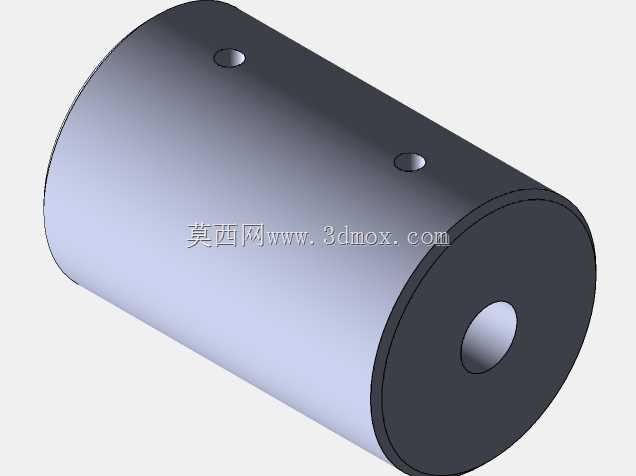

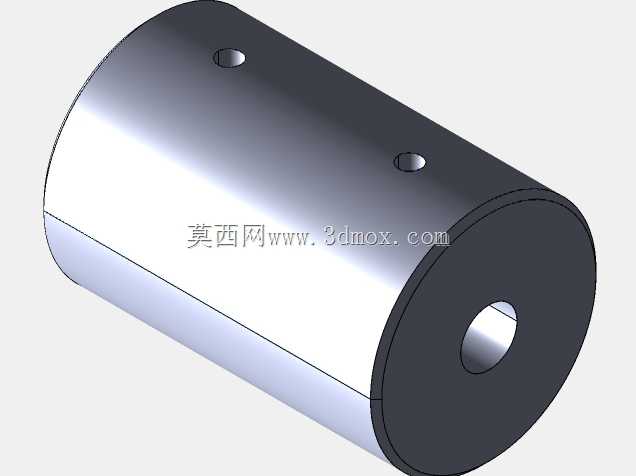

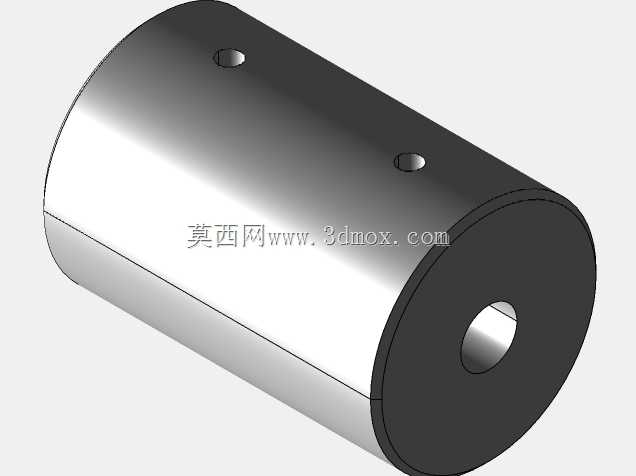

　　从结构设计逻辑来看，这款联轴器采用整体圆柱套筒式结构，没有分体拼接的装配缝隙，整体刚性优于剖分式刚性联轴器，加工时可直接采用圆棒料一次装夹完成内外圆的车削加工，能很好保证内孔与外圆的同轴度公差，减少装配后因零件自身形位公差带来的轴系跳动。套筒侧壁设置两个径向顶丝孔，装配时将两根待连接的轴分别从套筒两端插入内孔，调整好轴的伸入长度与周向相对位置后，拧紧顶丝即可完成轴与套筒的固定，这种固定方式结构简单，装拆无需额外的工装，在小型设备的装配与后期维护中操作效率很高，适合小规格轴径的快速连接场景。

　　尺寸边界是选型时需要重点核对的参数，这款联轴器的外径为20毫米，整体长度为30毫米，两端内孔分别适配5毫米与8毫米直径的轴段，这个尺寸组合刚好匹配NEMA17规格步进电机的标准输出轴径，另一端可直接连接8毫米直径的滚珠丝杆、光轴传动杆或者负载输入轴，安装时不需要额外加工轴端的键槽，依靠顶丝的顶紧力即可传递额定范围内的扭矩。需要注意的是，这类刚性联轴器对安装时的两轴同轴度要求较高，设计安装位时需要严格保证电机输出轴与负载输入轴的同轴度公差，若两轴存在较大的径向偏移或者角向偏移，运转过程中会产生额外的交变载荷，加剧轴承受力，严重时甚至会导致轴段弯曲或者轴承过早损坏，因此在结构设计阶段，就需要通过定位止口、安装基准面的精度设计，提前保证两安装位的同轴度符合要求。

　　在实际应用选型时，需要核算传动链路的最大传递扭矩，顶丝固定的刚性联轴器依靠接触面的摩擦力传递扭矩，适合扭矩不超过1N·m的小型传动场景，若应用场景存在较大的冲击载荷，不建议选用这类顶丝固定的结构，可考虑带键槽的刚性联轴器或者其他锁紧形式的连接件。日常维护中，只需要在设备定期点检时检查顶丝的锁紧状态，避免长期运转后顶丝松动导致的传动打滑即可，整体结构没有易损件，使用寿命长，不需要额外的润滑维护，非常适合小型精密设备的紧凑安装空间使用。建模过程中，需要重点保证两个内孔的同轴度、顶丝孔与内孔的垂直度，顶丝孔的螺纹规格选用常用的M3或者M4规格即可，方便后期更换标准顶丝零件，外圆表面可做简单的发黑或者镀镍处理，提升零件的防锈能力，同时也能让外观更具工业质感。
