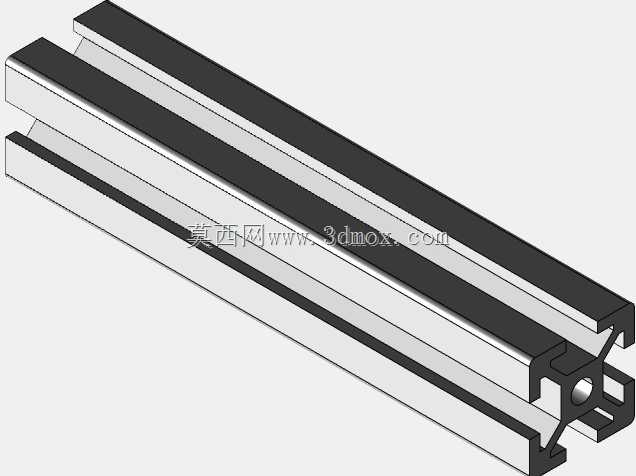

2020标准工业铝框架型材结构设计

这款20系列铝框架型材是工业装配领域应用极为广泛的基础结构构件，在轻型自动化设备机架、小型检测设备护罩、电子生产线工位架、3D打印设备框架、实验室小型仪器支架、桌面型工装夹具台架等场景中承担核心支撑作用，能够满足低负载、高精度装配需求的各类轻型工业结构搭建要求，相比传统钢制焊接框架，具备轻量化、装配灵活、防腐性能优异、外观整洁统一的突出优势，无需做表面喷涂处理即可直接用于外露结构搭建。该型材截面尺寸严格遵循20mm×20mm的标准边界设计，截面采用多腔槽式结构，四周预留标准宽度的T型装配槽，可直接适配对应规格的T型螺栓、滑块螺母等标准紧固件，无需额外打孔攻丝即可实现快速拼接装配，型材中心预留圆形通孔，既可以用于穿设布线、气路管路，也可作为定位销孔实现多段型材的同轴对接，大幅提升装配效率与结构规整度。设计过程中充分考量了工业场景的实际装配需求，槽口尺寸做了统一公差适配，能够兼容市面上绝大多数同系列的配套连接件，包括角码、端盖、合页、把手、脚轮安装座等标准配件，用户可根据实际搭建需求灵活组合，无需单独定制连接件即可完成各类框架结构的快速搭建。型材壁厚经过力学仿真优化，在保证整体结构刚性的前提下尽可能降低材料用量，单米重量控制在合理区间，既能够满足静态支撑的强度要求，也可适配需要小幅移动的轻型设备框架需求，避免不必要的材料浪费。型材的端面设计做了平整化处理，切割后无需额外打磨即可直接安装端盖或者对接其他构件，T型槽的边缘做了微小倒角处理，既能够避免装配过程中划伤操作人员，也可以让紧固件滑块更顺畅地滑入槽内，减少装配卡顿。作为焊接件库的标准构件，该型材模型可直接调用至各类装配体中，无需重复绘制截面与拉伸特征，设计人员可直接根据框架的整体尺寸截取对应长度，快速完成整体框架的虚拟装配验证，提前排查装配干涉、安装空间不足等问题，大幅缩短非标设备的结构设计周期。在实际使用中，该型材可搭配透明亚克力板、铝塑板、钣金封板等材料制作设备护罩，也可搭配脚轮、调节脚座制作可移动或固定的工位台架，还可作为导轨安装基座、传感器安装支架等小型功能构件的基础载体，适配场景覆盖电子制造、实验室仪器、小型自动化装备、民用DIY制作等多个领域，是轻型工业结构搭建中通用性极强的基础型材构件。
