1英寸无键轴孔同步带轮结构设计

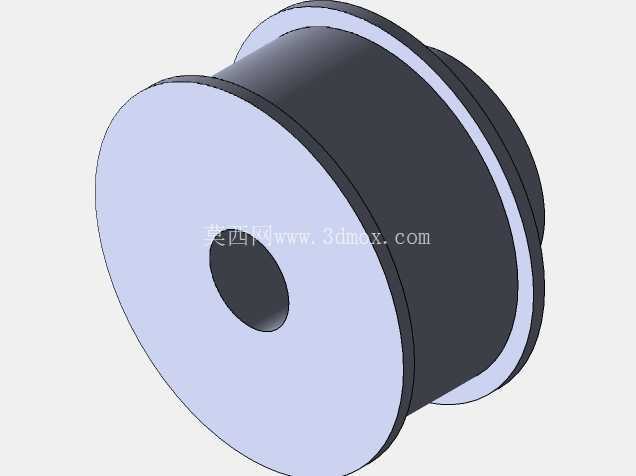

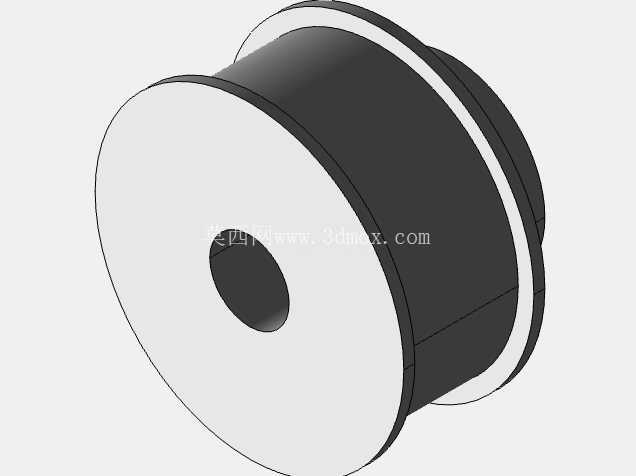

　　在各类需要精准同步传动的设备场景中，同步带轮的选型与结构设计直接决定了传动系统的运行稳定性与传动精度，这款适配1英寸宽度同步带的无键安装带轮，正是针对中小负载同步传动场景做的结构优化设计。日常做非标设备结构设计时，经常会遇到安装空间紧凑、轴端没有预留键槽加工位置的情况，传统带键槽的同步带轮不仅需要在传动轴上加工对应键槽，增加轴类零件的加工工序，还会因为键配合的间隙存在，长期正反转切换的工况下出现键槽磨损、传动回差变大的问题，这款无键安装结构的带轮就很好地规避了这类问题。从实际应用场景来看，这类带轮常被用在小型输送线的动力端、桌面级自动化设备的进给传动机构、小型检测设备的同步运动模组中，这些场景普遍负载不大，但对传动的同步性有一定要求，同时设备内部安装空间有限，不适合使用结构复杂的胀套连接结构。这款带轮的轴孔直径设计为18毫米，适配市面上常用的18毫米直径光轴，安装时不需要在轴上额外加工键槽，依靠轴孔与光轴的过盈配合或者侧面紧定螺钉的顶紧力，就可以实现带轮与轴的同步转动，大幅降低了传动轴的加工难度，也减少了装配时的对位工作量。

　　从结构设计思路来看，这款带轮采用了双侧挡边的结构形式，挡边的高度略高于同步带的齿面高度，能够在同步带运行过程中防止皮带跑偏脱落，尤其是在中心距较长、带轮平行度存在微小安装误差的场景下，双侧挡边可以有效容错，避免皮带脱轮导致的设备停机。带轮的轮体部分做了等壁厚设计，既保证了轮体的结构强度，在皮带张紧力作用下不会出现轮体变形，又尽可能控制了带轮自身的转动惯量，对于需要频繁启停的传动场景来说，更低的转动惯量可以减少驱动电机的启动负载，提升传动响应速度。在安装边界方面，这款带轮的轴向总宽度经过优化，适配1英寸宽度的同步带，轮齿部分的宽度略大于皮带宽度，保证皮带与轮齿的完全啮合，不会出现皮带边缘受力不均导致的异常磨损。

　　带轮的轮毂部分做了加厚处理，紧定螺钉的安装孔设置在轮毂的居中位置，顶紧时可以让轴孔受力均匀，不会因为单侧顶紧导致带轮出现偏斜，影响带轮的安装同轴度。实际选型使用时需要注意，这类无键安装的带轮适合传递扭矩在15N·m以内的工况，如果负载过大，还是需要搭配键连接或者胀套结构来避免带轮与轴之间出现打滑。另外带轮的轮齿齿形是按照对应同步带的齿型做的精准匹配，齿面的粗糙度控制在合理范围内，既可以减少皮带与轮齿啮合时的摩擦磨损，又不会因为齿面过于光滑导致传动过程中出现打滑。在三维建模过程中，这款带轮的结构做了合理的工艺倒角处理，所有锐边都做了小尺寸倒角，既避免加工和装配过程中锐边割手的问题，也不会影响带轮的实际安装与配合精度。

　　轮体的中心轴孔做了轻微的导入倒角，装配时可以更顺利地将带轮套入传动轴，减少装配时的卡滞问题。对于结构设计从业者来说，这类标准规格的同步带轮模型可以直接导入装配体中使用，不需要重复建模，能够大幅提升设计效率，同时模型的安装尺寸、外形边界都按照实际加工尺寸做了精准还原，在做装配干涉检查时可以得到准确的结果，避免设计阶段出现尺寸不匹配的问题。在做传动系统布局时，这款带轮的双侧挡边结构也可以减少设计时的防跑偏结构设计工作量，不需要额外增加挡轮结构来限制皮带位置，简化整体传动机构的结构。
