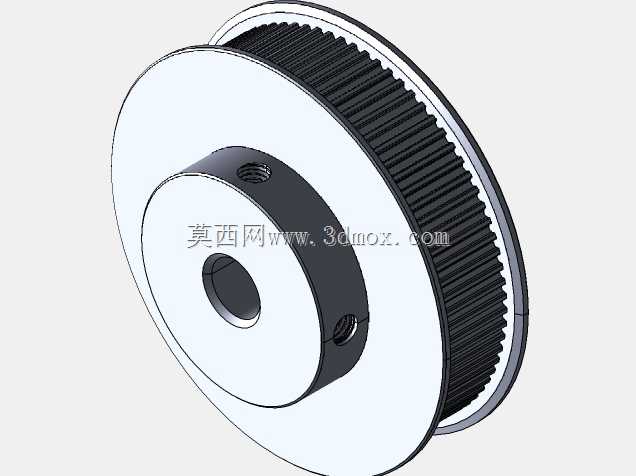

在桌面级3D打印机、小型自动化输送模组、桌面数控雕刻机这类对传动精度有一定要求的轻载传动场景里,GT2齿形的同步带轮一直是应用占比极高的传动部件,这款适配10mm宽度同步带的80齿带轮,就是针对这类轻载精密传动场景做的结构优化设计。从实际安装适配的角度来说,这款带轮的内孔设计为8mm直径,刚好匹配市面上绝大多数小型传动设备常用的8mm输出轴,不管是42系列步进电机的输出轴,还是定制传动光轴,都能直接适配,不需要额外做轴径转换的衬套,减少了装配环节的公差累积。带轮轮毂部分设计了两个径向的顶丝孔,装配时可以通过内六角顶丝直接锁紧在轴的平面上,不需要额外加工键槽,对于小扭矩传动场景来说,这种固定方式足够可靠,同时装配和拆卸的效率更高,
也降低了轴加工的成本。带轮的齿形严格遵循GT2同步带的齿廓标准,齿距为2mm,80齿的设计对应的节圆直径经过精准计算,能保证和10mm宽度的GT2同步带完全啮合,不会出现爬齿、跳齿的问题,传动过程中的背隙控制在极小范围内,能满足小型设备对传动定位精度的要求。带轮的挡边设计做了加高处理,比带身的宽度高出1.2mm左右,即使设备运行过程中皮带出现轻微的轴向窜动,也不会出现皮带从带轮上滑脱的问题,尤其是在长行程传动的模组里,这种加高挡边的设计能大幅降低设备运行的故障率,减少后期维护的频次。从设计思路上来说,这款带轮没有做多余的减重结构,整体采用实心轮毂的设计,虽然重量比镂空结构的带轮略高,但整体的结构刚性更好,在频繁正反转的传动场景里,
不会因为轮毂刚性不足出现形变,导致传动精度下降。带轮的齿面做了顺滑的倒角处理,皮带和齿面啮合的时候不会出现硬摩擦,能有效延长同步带的使用寿命,减少皮带磨损产生的碎屑,对于3D打印机这类对环境洁净度有一定要求的设备来说,这种细节设计能减少碎屑对打印精度的影响。在实际选型的时候,需要注意安装边界的尺寸:这款带轮的总宽度是15mm,其中齿面的有效宽度是11mm,刚好容纳10mm宽度的同步带,两侧挡边各占2mm的宽度,安装的时候需要在轴向上预留至少17mm的安装空间,避免带轮和旁边的轴承座或者机架结构出现干涉。带轮的轮毂外径是22mm,径向方向上需要预留足够的避让空间,保证带轮转动的时候不会和周边的结构件剐蹭。在传动比匹配上,80齿的带轮通常和20齿的主动轮搭配使用,能实现4:1的减速比,刚好匹配小型步进电机的高转速低扭矩特性,把电机的输出转速降到适合设备运行的区间,同时放大输出扭矩,带动负载做平稳的直线或者回转运动。很多做小型自动化设备的工程师在选型的时候,经常会忽略带轮和皮带宽度的匹配问题,如果选了齿面宽度过窄的带轮,皮带在运行过程中受力不均匀,很容易出现单边磨损的问题,这款带轮的齿面宽度比10mm皮带宽出1mm,既不会因为宽度过大浪费安装空间,也能保证皮带整个宽度都能和齿面充分接触,受力均匀,长期运行也不会出现偏磨。另外,带轮的内孔公差设计采用H7的精度等级,和8mm的g6公差轴配合的时候,属于间隙很小的过渡配合,装配的时候不需要大力敲击就能轻松套入轴上,同时又不会因为间隙过大出现同轴度偏差,导致带轮转动的时候出现径向跳动,影响传动的平稳性。顶丝孔的位置设计在轮毂的同一径向截面上,两个顶丝呈90度分布,锁紧的时候可以分别顶在轴的两个垂直平面上,相比单顶丝的固定方式,这种双顶丝的结构能提供更大的锁紧力,即使设备频繁启停、正反转,带轮也不会出现和轴相对转动的打滑问题。在实际装配的时候,需要注意两个带轮的平行度调整,如果两个带轮的安装平面不平行,皮带运行的时候会持续往一侧偏移,不断摩擦挡边,不仅会产生额外的噪音,还会加速皮带和挡边的磨损,调整的时候可以用直尺靠在两个带轮的端面上,保证两个带轮的端面在同一个平面上,再锁紧带轮的顶丝。
这款带轮的结构设计没有多余的复杂特征,不管是采用铝合金机加工生产,还是采用3D打印做小批量的验证件,都能很轻松地加工出合格的零件,加工成本很低,非常适合小型设备的量产或者DIY项目使用。在长行程传动的应用场景里,比如3D打印机的X轴和Y轴传动,这款带轮的大齿数设计能让皮带和带轮的包角更大,啮合的齿数更多,传动的时候受力分布在更多的齿上,单个齿承受的力更小,能传递更大的扭矩,同时传动过程更平稳,不会因为啮合齿数少出现传动顿挫的问题。很多新手工程师在设计传动结构的时候,会盲目选择小齿数的带轮来获得更大的减速比,但小齿数带轮的包角小,啮合齿数少,很容易出现跳齿的问题,而80齿的从动轮搭配小齿数主动轮的组合,既能获得需要的减速比,又能保证足够的啮合齿数,提升传动的可靠性。另外,这款带轮的轮毂部分做了足够的轴向长度,和轴的接触长度达到14mm,相比短轮毂的带轮,更长的轮毂接触长度能更好地保证带轮和轴的同轴度,减少带轮转动时的偏摆,即使轴的加工存在轻微的公差,长轮毂也能起到一定的纠偏作用,降低装配调试的难度。在一些需要做皮带涨紧调节的结构里,这款带轮也可以作为惰轮使用,安装在可调的张紧座上,通过调整带轮的位置来调节皮带的张紧度,因为带轮的两侧有挡边,作为惰轮使用的时候也能保证皮带不会跑偏,不需要额外增加挡边结构,简化张紧机构的设计。
