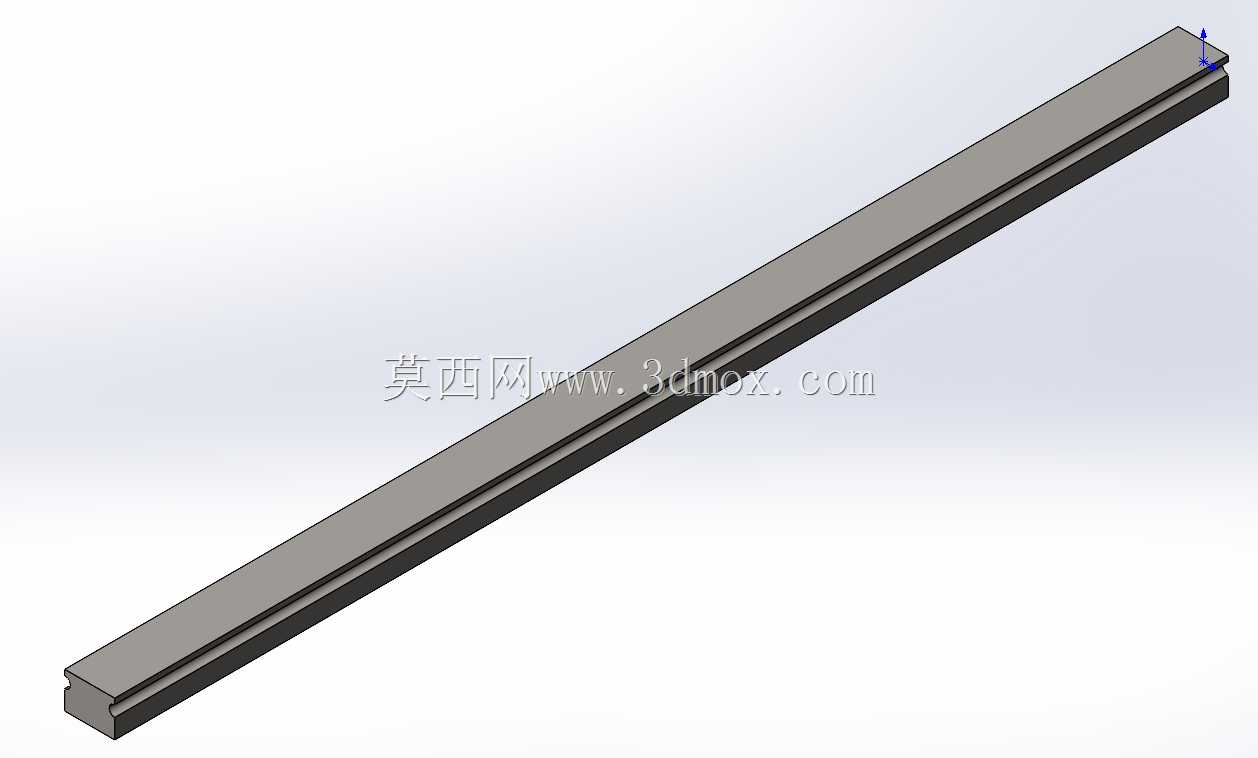

MGN9系列无孔铝结构用微型直线导轨

　　这款微型直线导轨主要适配铝结构型材搭建的轻量化设备场景，在桌面级自动化工位、小型检测模组、3D打印运动轴、实验室精密移载平台这类对安装空间有严格限制的场合应用十分广泛。区别于常规带安装孔的导轨型号，无孔结构的设计初衷是为了适配铝型材的槽道内嵌安装需求，不需要在导轨本体上加工沉头安装孔，直接通过型材槽内的预置滑块或者侧向顶紧结构完成固定，能够最大化利用铝型材的安装空间，避免打孔带来的导轨本体刚性削弱问题。

　　从功能特性来看，该导轨属于微型滚动直线导向部件，配套对应规格的MGN系列滑块使用时，依靠滚道内的钢珠循环滚动实现低摩擦线性运动，运动阻力仅为滑动导轨的五分之一左右，即使在低速微动工况下也不会出现爬行现象，能够保证微米级的运动重复定位精度。导轨本身采用轴承钢材质经淬硬处理，滚道表面硬度达到HRC58-62，具备足够的耐磨性能，长期运行下的精度保持性能够满足小型精密设备的使用要求。

　　设计过程中优先考虑了铝结构型材的适配性，导轨宽度为9mm，属于微型导轨的常规窄幅规格，能够直接嵌入常用的15系列、20系列工业铝型材的槽道内，不需要额外加工安装基面。导轨长度覆盖10mm到1000mm区间，以5mm为间隔梯度设置规格，设计人员可以根据自身设备的行程需求直接选用对应长度，不需要二次裁切，避免裁切后端面毛刺、导轨变形影响装配精度。导轨与滑块的配合采用双列哥特式滚道结构，能够同时承受径向载荷、反径向载荷以及一定的倾覆力矩，在铝型材框架搭建的悬臂式移载结构上使用时，不需要额外增加辅助导向轨，就能满足单轨支撑的载荷要求。

　　安装边界方面，该无孔导轨的安装不需要在导轨上加工安装孔，因此装配时不需要预留沉头孔的操作空间，导轨与铝型材槽道的配合间隙控制在0.02mm以内，装配时只需要将导轨滑入型材槽道，在两端加装限位挡块或者在侧向用紧定螺钉顶紧即可完成固定，相比带孔导轨的逐孔拧螺丝装配方式，装配效率能够提升40%以上，同时也避免了安装螺丝孔位与型材内置螺母位置不匹配的问题。需要注意的是，这种无孔安装方式更适合载荷不大、运动加速度不超过0.5g的轻量化场景，如果是重载或者高加速度的工况，还是需要选用带安装孔的常规导轨型号，通过螺丝锁紧保证连接刚性。

　　在实际选型应用中，这款导轨尤其适合教育类实训设备、电子小件分拣模组、视觉检测滑移平台这类采用铝型材搭建设备框架的场景，这类场景往往不需要太大的载荷，但是对设备的整体体积、装配便捷性要求较高，无孔导轨的结构刚好匹配这类需求。建模过程中严格还原了导轨的滚道轮廓、端面倒角以及外形尺寸公差，装配时可以直接与对应规格的MGN滑块模型进行配合，通过同心配合就能完成滑块与导轨的装配约束，不需要额外调整配合关系，能够直接用于设备的整体装配干涉检查、运动仿真模拟，提前验证导轨行程范围内是否存在结构干涉，优化设备的整体布局。
