Dynamixel64T伺服法兰连接盘结构设计

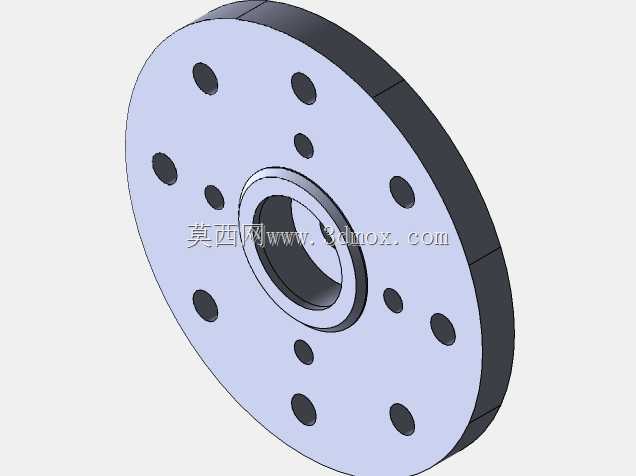

　　在小型自动化执行单元、桌面级机械臂、教育类机器人关节模组的搭建过程中，执行端与负载的连接可靠性直接决定整套机构的运行精度，这款适配Dynamixel 64T规格伺服的连接盘（常被业内称为伺服喇叭），就是针对这类伺服输出端的负载转接需求设计的核心连接件。日常做小型关节模组调试时，很多工程师会遇到伺服输出花键直接接负载时，连接孔位不匹配、负载安装面贴合度不足的问题，这类转接盘的作用就是在伺服输出端和末端负载之间形成标准化的转接界面，既保证扭矩传递的同轴度，又能兼容不同安装孔位的负载固定需求。从结构设计逻辑来看，这款连接盘采用盘式法兰结构，中心设置带台阶的内孔，直接与伺服的输出轴段配合定位，台阶面可以在安装时形成轴向限位，

　　避免连接盘安装到位后出现轴向窜动，保证回转过程中连接盘的端面跳动控制在合理范围内，这一点对于需要做高精度角度定位的关节来说尤为重要——如果端面跳动过大，末端负载在回转过程中会出现附加的偏摆力矩，不仅会降低定位精度，长期运行还会给伺服输出轴承带来额外的径向载荷，缩短伺服的使用寿命。连接盘的盘面沿圆周方向均匀布置了多组安装孔，不同直径的孔位对应不同的负载安装规格，靠近中心的小孔用于将连接盘本身锁紧在伺服输出端，沿外圈分布的通孔则用于固定末端负载，孔位的排布角度经过匹配计算，既保证了连接时的螺栓受力均匀，又尽可能减轻了盘体自身的重量，对于移动机器人或者桌面机械臂这类对负载重量敏感的应用场景，每减少一克不必要的结构重量，

　　都能降低伺服的动态负载，提升关节的响应速度。从安装边界来看，这款连接盘的外径与对应规格伺服的输出端安装面尺寸匹配，安装后不会超出伺服本体的外轮廓，不会和周边的关节支架、走线槽产生运动干涉，盘体的厚度经过优化，既保证了足够的结构刚性，在承受额定扭矩时不会出现盘面变形，又不会过度增加关节的轴向尺寸，让整体关节结构更加紧凑。实际应用中，这类连接盘除了用于机械臂关节的负载转接，还可以用在小型回转工作台、舵机驱动的云台机构、自动化设备的小型分度工位上，只要是采用对应规格Dynamixel伺服作为执行元件的回转机构，都可以通过这款连接盘快速实现负载的安装固定。设计过程中需要重点关注的是中心孔与伺服输出轴的配合公差，配合过松会导致回转间隙过大，

　　传动时出现回差，配合过紧则会导致安装困难，甚至在拆装时刮伤伺服输出轴的表面；另外盘面的安装孔位置度也需要严格控制，如果孔位偏差过大，安装负载时会出现强制对中的情况，给连接螺栓带来附加的剪切应力，运行过程中容易出现螺栓断裂或者连接松动的问题。盘体的外缘做了轻微的倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少盘体回转过程中与周边结构的剐蹭风险。和很多一体式的伺服输出臂相比，这种圆盘式的连接盘适配性更强，不需要根据特定的负载结构定制专门的连接臂，只要负载的安装孔位在盘面的孔位覆盖范围内，都可以通过对应的螺栓完成固定，大幅缩短了小型自动化设备的开发周期，也降低了定制连接件的加工成本。在做动态性能要求较高的机构时，还可以在连接盘与伺服输出面之间增加薄型防滑垫片，进一步提升连接的可靠性，避免频繁正反转切换时连接盘与伺服输出轴之间出现相对滑动，保证扭矩传递的稳定性。
