Dynamixel MX28T伺服舵机结构设计

　　在桌面级机械臂、教育类机器人、小型自动化变位机构的开发场景中，执行端的动力输出部件选型往往直接决定整套机构的控制精度与负载表现，Dynamixel MX28T伺服舵机作为小扭矩伺服执行单元里的常用型号，其结构设计的合理性直接影响整机装配效率与后期维护便捷性。从实际工程应用来看，这类舵机常被用于六自由度机械臂的关节驱动、仿生机器人的肢体动作执行、小型云台的角度调节，甚至是自动化产线上的小件拨料、工位翻转等轻负载动作场景，相比普通航模舵机，其金属齿轮组的传动间隙更小，位置反馈精度更高，能够满足闭环控制的基础要求。

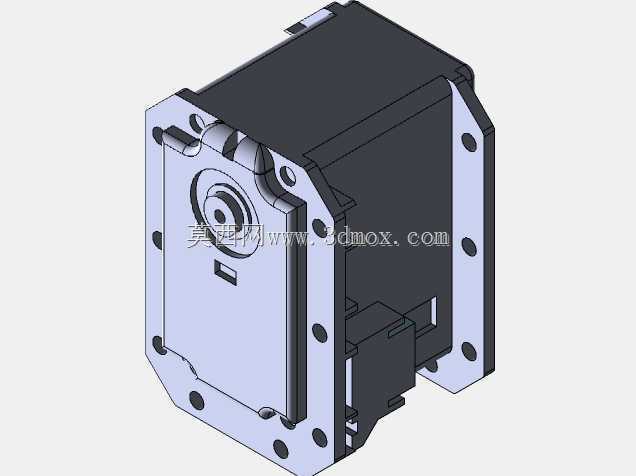

　　从结构设计思路来看，该舵机的整体壳体采用分体式拼接结构，主体外壳为高强度工程塑料材质，前后端盖通过多组均匀分布的安装孔位实现锁紧固定，端盖与壳体的配合面预留了定位止口，能够保证装配时的同轴度，避免内部齿轮组、驱动电路板出现偏位卡滞的问题。输出轴端采用带法兰的金属安装面，法兰面上预留了多组对称的螺纹孔与定位销孔，既可以直接连接舵盘、摇臂等传动附件，也可以通过法兰面直接与被驱动构件实现刚性连接，减少中间连接件带来的传动间隙。设计过程中特意将输出轴的支撑轴承嵌入前端盖内部，缩短了轴承到输出端的悬臂距离，能够有效降低径向负载下的轴系变形，提升舵机在带偏载工况下的运行稳定性。

　　考虑到实际装配时的安装边界约束，该舵机的整体外形采用近似方形的切角设计，四个边角位置做了斜切处理，既可以减少相邻舵机安装时的空间干涉，也能在多舵机紧凑排布的关节结构中预留出走线空间，方便舵机的电源线、通讯线从侧边的线槽引出，避免线缆被转动部件磨损。壳体侧面预留的接插口位置做了下沉式设计，接插件插入后不会突出壳体外轮廓，能够进一步压缩安装所需的横向空间，适配机械臂关节内部的狭小安装腔。端盖上的安装孔采用通孔与沉孔结合的设计，既可以从外侧穿入螺丝实现舵机与支架的固定，也可以从内侧反向穿装螺丝满足特殊安装方向的需求，适配不同结构的安装支架设计。

　　在功能结构的细节处理上，内部传动结构将喇叭形输出连接件作为独立拆分部件设计，装配时可以根据实际连接需求选择不同规格的输出连接件，通过配合面的公差匹配保证传动精度，不需要对舵机主体结构做额外修改就能适配不同的负载连接场景。设计时省略了非必要的LED指示结构，将原本预留的指示灯位置空间用来优化内部驱动板的布线空间，提升了壳体内部的空间利用率，同时减少了壳体上的开孔数量，提升了整体结构的防尘能力。齿轮组的各级传动比经过匹配设计，既保证了输出端的扭矩输出能力，也控制了空载状态下的转动惯量，避免启停过程中出现过冲问题，提升位置控制的响应速度。

　　从实际选型适配的角度来看，该舵机的安装孔位间距、输出轴中心高度都遵循了同系列舵机的通用安装规范，能够直接替换同规格的其他型号舵机，不需要对原有设备的安装支架做重新设计，降低了设备迭代改型的结构设计成本。壳体上的散热筋布局沿着内部电机的发热位置分布，能够在连续运行工况下将电机与驱动板产生的热量快速传导到壳体表面，避免长时间高负载运行出现过热保护的问题。输出轴的密封结构采用简单的接触式防尘圈设计，能够阻挡日常使用环境中的粉尘进入齿轮腔，减少齿轮组的磨损，延长舵机的使用寿命，适配教学实验室、小型自动化设备等常规使用环境的防护需求。
