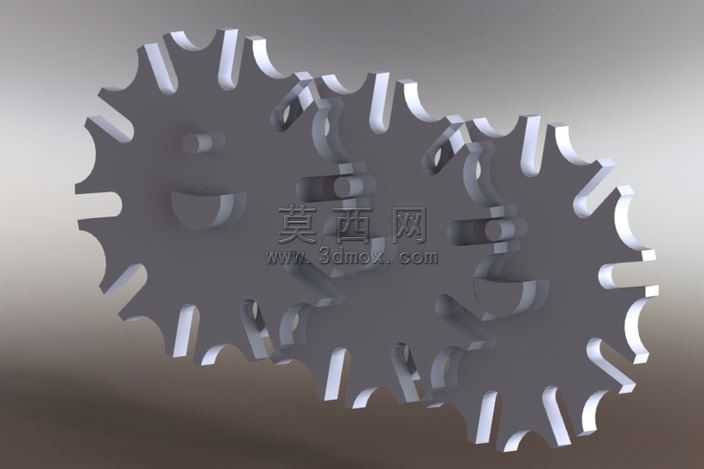

日内瓦间歇传动机构三维结构设计

本作品为日内瓦间歇传动机构的三维建模设计，整体采用参数化建模思路完成，在三维建模过程中，首先对槽轮与主动拨盘的核心传动参数进行严谨计算，确定槽轮的槽数、拨盘圆销直径、锁止弧半径等关键尺寸，保证机构运行时的间歇传动精度，避免出现卡滞、传动冲击过大的问题。建模阶段先绘制各零件的二维草图，通过拉伸、切除、阵列等特征操作完成单个零件的实体构建，针对槽轮的弧形槽口、拨盘的锁止弧面等配合面，严格按照公差要求进行尺寸约束，确保两个核心零件装配后能够实现顺畅的间歇运动：当主动拨盘的圆销进入槽轮的径向槽时，锁止弧松开，槽轮被圆销带动转动固定角度，当圆销脱离径向槽时，锁止弧卡合，槽轮保持静止状态，实现精准的间歇送进动作。材质设置上，整体零件赋予哑光金属材质，模拟工业常用的45号钢质感，调整材质的粗糙度、反射率参数，让模型呈现出真实金属零件的哑光磨砂质感，避免过度反光影响结构观察。渲染阶段采用柔和的侧上方打光方案，主光源照亮机构的核心传动啮合区域，辅助光源补充暗部细节，让槽轮的齿槽轮廓、拨盘的结构细节都清晰呈现，背景采用渐变灰色调，突出机械结构本身的轮廓与层次。设计过程中重点优化了槽轮槽口的过渡圆角，降低机构运行时的应力集中问题，同时对锁止弧的配合间隙进行合理设置，既保证锁止时的定位精度，又避免装配过紧导致的转动阻力过大。整个模型完整还原了日内瓦机构的核心传动逻辑，各零件的装配关系完全符合实际机械装配要求，可用于机械原理教学演示、间歇传动机构的方案参考，也可导入仿真软件进行运动学、动力学分析，验证不同转速下的传动平稳性与冲击载荷情况，为实际机构的加工制造提供准确的三维数据参考。
