ArduinoUno加高通风型开发板防护外壳

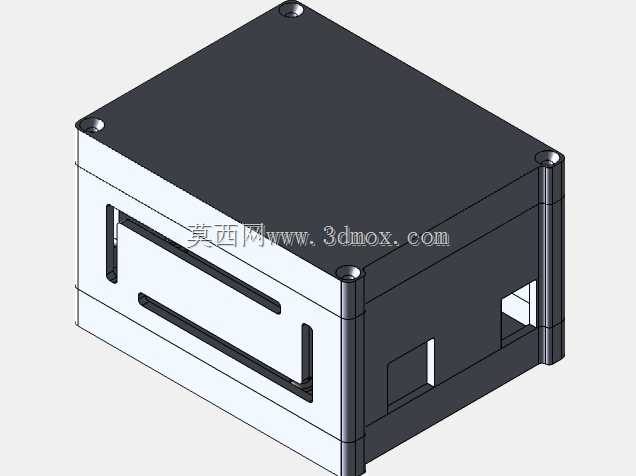

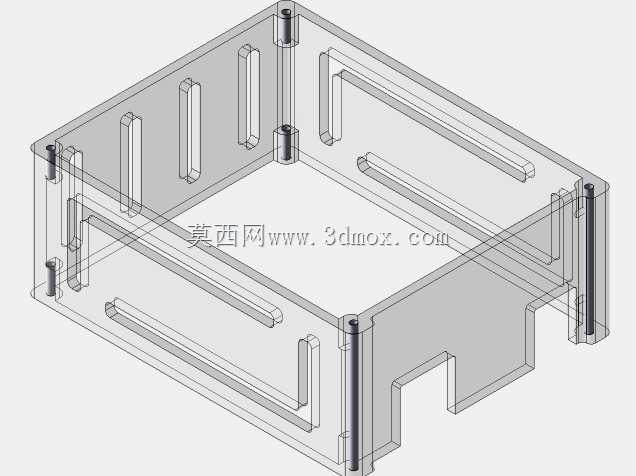

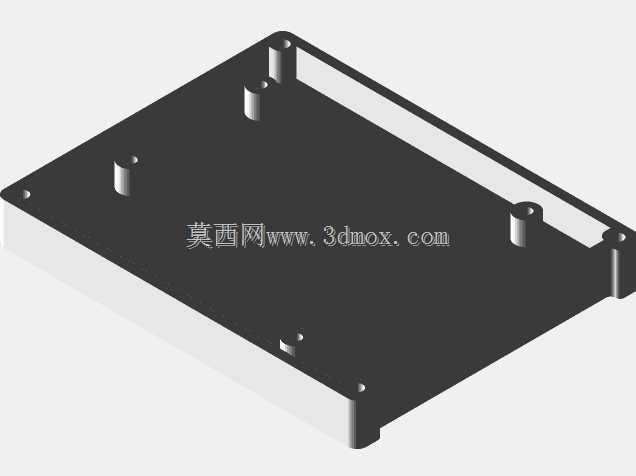

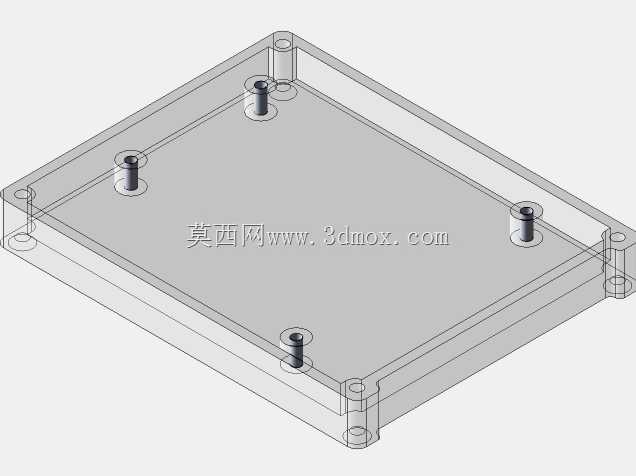

　　这款加高通风型Arduino Uno开发板防护外壳，主要面向嵌入式开发场景下的开发板固定与防护需求，适配桌面原型验证、小型嵌入式设备装机、教学实验平台搭建等实际使用场景，解决裸板使用过程中易出现的引脚误碰短路、积灰落尘、外力磕碰损坏电路板的常见问题。外壳整体采用分体扣合式结构设计，底部预留对应Arduino Uno R3版本开发板的固定柱位，柱位高度与开发板板厚、元件凸起高度匹配，安装时可直接将开发板对准底部定位柱放置，无需额外粘接或复杂紧固件，定位柱与板上安装孔的间隙控制在0.2mm以内，既保证安装时的顺畅对位，又能限制开发板在壳体内的横向窜动，避免使用过程中电路板移位导致外接接线松脱。壳体侧面设计有多条长条形通风槽，

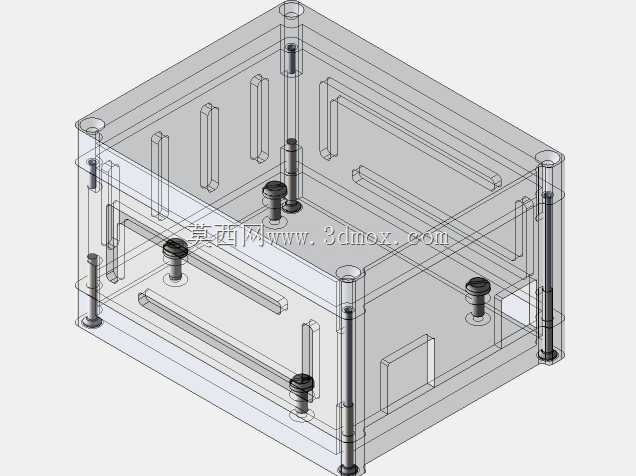

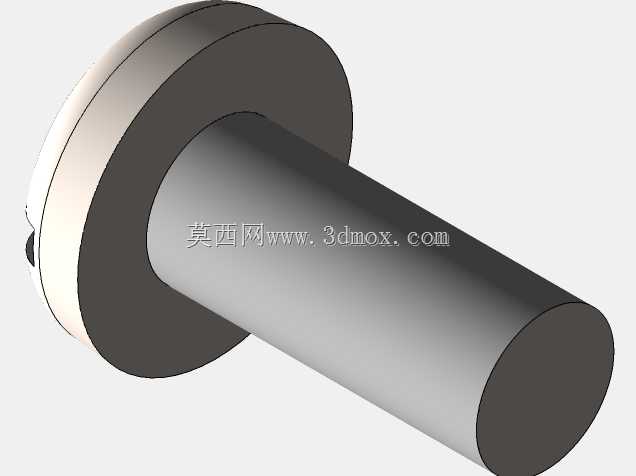

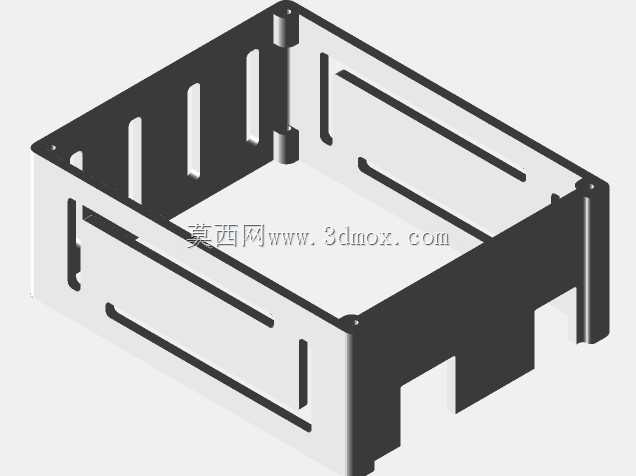

　　槽宽控制在3mm，既可以保证壳体内外空气流通，带走开发板长时间运行时主控芯片、电源模块产生的热量，避免封闭壳体内热量累积导致的元件工作温度过高，又能阻挡较大尺寸的杂物、金属碎屑落入壳体内接触电路板引发故障。壳体做了加高设计，相比常规贴合板高的外壳，内部预留了足够的垂直空间，可容纳叠插在开发板上的小型扩展模块、接线端子排，无需额外更换外壳即可满足多数基础扩展场景的使用需求，用户也可根据自身搭载的扩展模块高度，调整壳体侧壁高度参数，适配不同的堆叠安装需求。壳体四角设置有贯穿的安装固定孔，可通过M3螺丝将整个外壳固定在设备机架、实验台面板或者项目外壳内部，固定孔位做了沉台设计，螺丝安装后头部不会突出壳体表面，保证外壳放置时的平稳性。

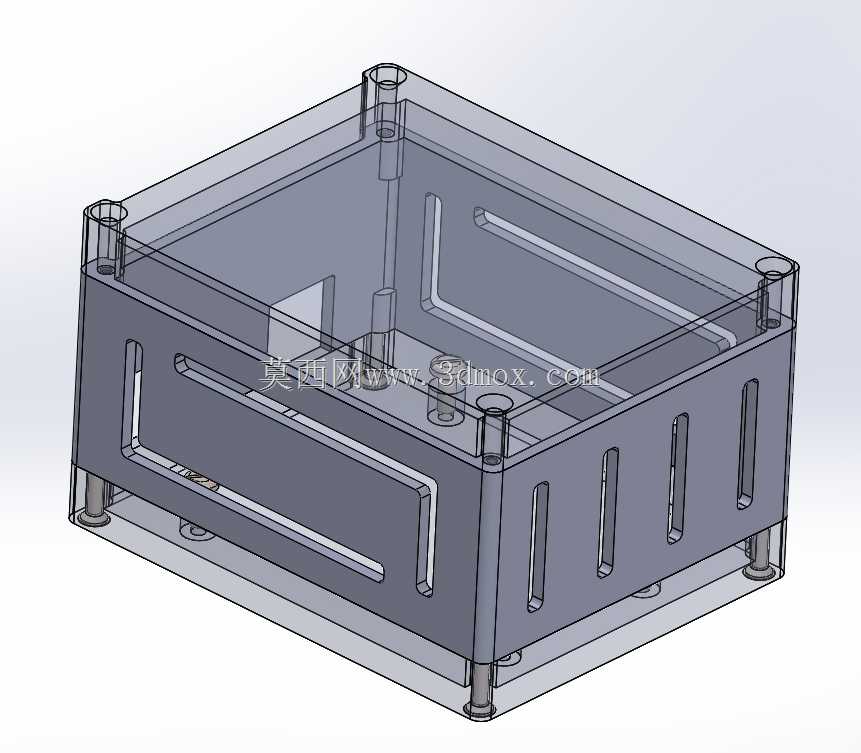

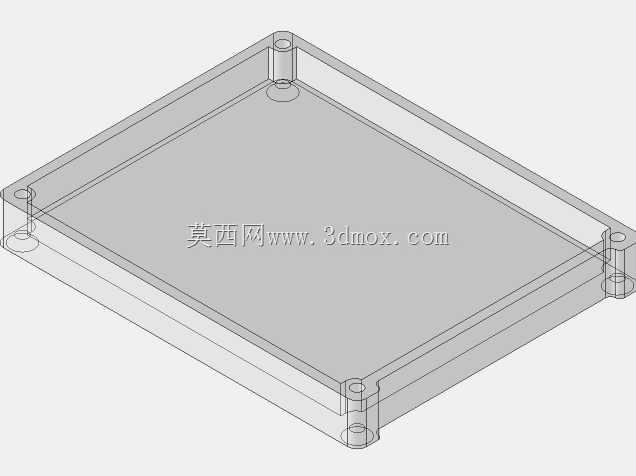

　　壳体上盖与底座的配合位置做了止口结构，扣合后上下壳体的配合间隙控制在0.15mm，既可以轻松拆分打开进行开发板的调试、接线操作，又能保证扣合后的整体结构强度，日常挪动、搬运过程中不会出现上下盖松脱分离的情况。外壳侧壁对应开发板的USB接口、电源接口、外接引脚排针位置预留了对应的开口，安装外壳后无需拆分壳体即可完成电源线、数据线、外接传感器接线的插拔操作，日常使用过程中不需要反复拆装外壳，大幅提升调试阶段的操作效率。从结构强度角度考虑，壳体侧壁与底部的壁厚设置为2mm，既满足3D打印加工时的成型强度要求，不会因为壁厚过薄导致打印件易脆裂，也不会因为壁厚过大造成材料浪费、整体重量过重的问题。通风槽的边缘做了0.5mm的圆角过渡，

　　避免加工后残留的锐边划伤操作人员手部，也能减少应力集中导致的槽位边缘开裂问题。底部定位柱的根部做了加强筋设计，反复拆装开发板时不会出现定位柱断裂的情况，提升外壳的重复使用寿命。在实际项目应用中，这类外壳可以有效保护开发板在长期通电运行过程中不受外界环境干扰，尤其适合放置在桌面、设备内部等存在杂物掉落、人员误触风险的场景，通风结构的设计也让外壳不会影响开发板本身的散热性能，加高的内部空间也给用户的二次扩展留下了足够的调整余量，不需要重新设计整个壳体结构，仅调整侧壁高度参数即可适配不同的扩展安装需求。
