自行车车把内置式离散防盗锁结构设计

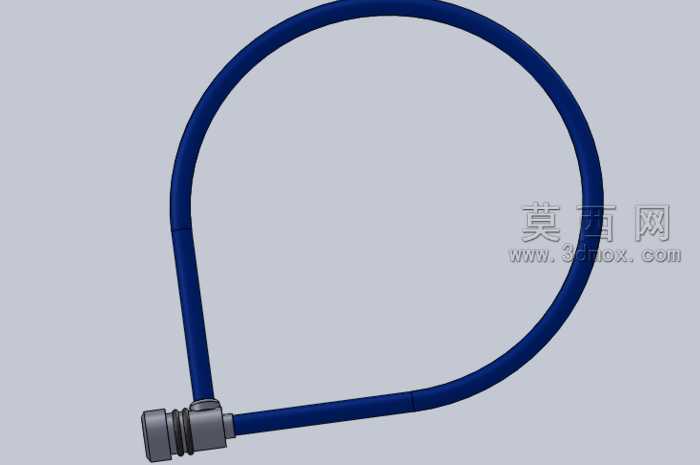

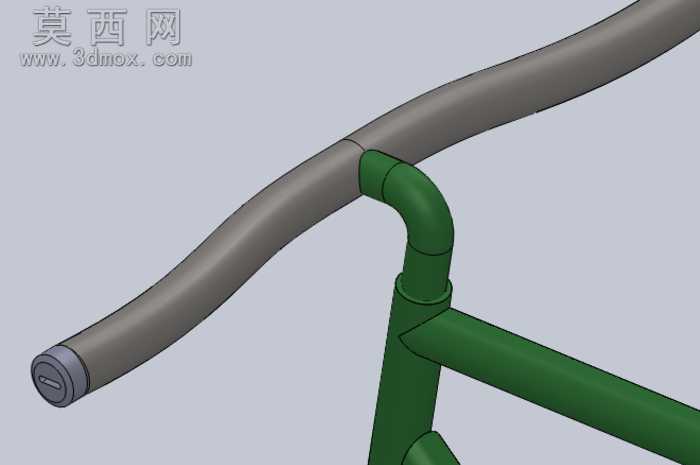

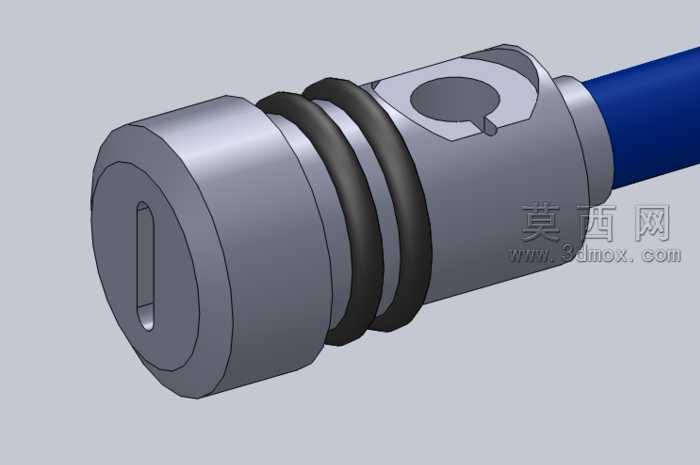

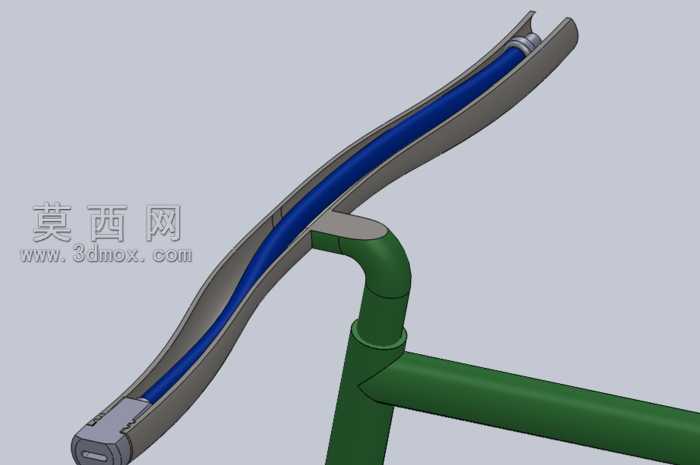

本作品为适配自行车车把安装的内置式离散防盗锁三维模型，建模过程依托三维参数化设计软件完成，全程采用自顶向下的装配设计思路，先完成自行车车把、弯把立管的基础基准搭建，确保锁体结构完全贴合弯把的弧形内腔轮廓，避免额外突出部件破坏整车的流线外观。建模阶段对锁体的各个组成零件进行独立参数化绘制，包含锁芯外壳、锁舌组件、内置弹性卡件、两个O形环摩擦锁紧结构、末端解锁按键等独立零件，每个零件均按照实际五金加工的公差标准预留装配间隙，保证虚拟装配后各活动部件不存在干涉问题。材质渲染阶段针对不同零件匹配对应真实材质：自行车架及车把部分采用哑光金属烤漆材质，还原通勤自行车的金属管材质感；锁体内置的锁梁部分采用高饱和度蓝色工程塑料材质，清晰区分锁具功能部件与车架本体；锁芯外壳部分采用磨砂金属材质，还原锌合金锁具的哑光金属触感；O形环摩擦件采用黑色橡胶材质，还原橡胶部件的阻尼质感与弹性视觉效果。结构设计上采用离散式隐藏布局，锁体完全嵌入弯把的中空内腔，依靠两个O形环摩擦结构实现锁止状态下的位置固定，无需额外在车把上打孔安装，不会破坏车把本身的结构强度；解锁操作逻辑简洁，使用时仅需操作车把末端的解锁按键，即可将锁体从车把内腔抽出完成锁车，上锁时将锁体推回车把内腔即可依靠摩擦结构自动卡紧固定，整体结构没有外露的锁具突出部分，既降低了骑行过程中锁具剐蹭衣物的风险，也通过隐藏式设计提升了防盗性能，避免暴力破坏外露锁体的盗窃行为。建模过程中对锁体的滑动行程进行了参数化约束，模拟真实使用时锁体抽出、收回的完整动作行程，装配体中添加了对应配合约束，可实现锁具动作的动态模拟，直观展示锁止与解锁的全过程结构变化，所有零件的壁厚、圆角均按照实际注塑、五金冲压工艺要求设计，具备实际生产加工的参考价值。
