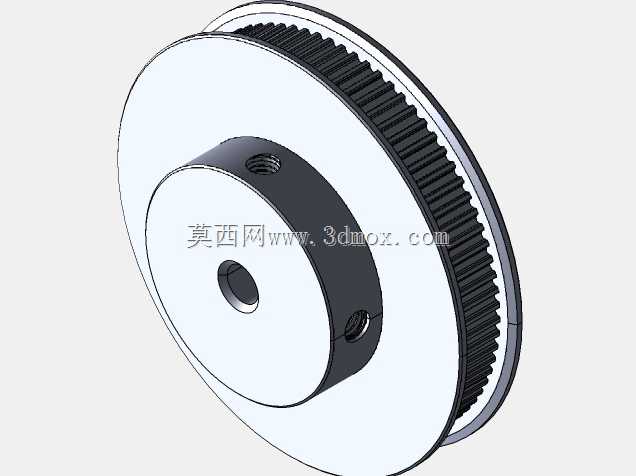

适配6mm带宽GT2型80齿5mm孔径同步带轮

　　这款同步带轮的设计定位，是面向桌面级小型传动机构的动力传递需求，在3D打印设备运动轴、小型桌面机械手传动链路、轻型自动化送料机构、小型检测设备位移模组这类对传动精度有一定要求、负载水平偏低的场景中，这类带轮的应用占比非常高。不同于普通平带轮依靠摩擦力传动的形式，GT2齿形的同步带轮是通过齿形啮合完成动力传递，不存在滑动丢步的问题，传动比可以保持恒定，这对于需要精准控制位移量的运动轴来说是核心优势，比如3D打印机的XY轴传动，每一步的进给量都和带轮的齿距、齿数直接挂钩，一旦出现打滑就会直接导致成型件尺寸偏差，而GT2齿形的圆弧齿廓设计，在啮合过程中可以让带齿和轮齿的接触更平顺，减少多边形效应带来的传动振动，运行过程中的噪音也比梯形齿同步带轮更低。

　　从结构设计来看，这款带轮采用的是夹紧式轮毂结构，轮毂上预留了两个垂直于轴线的顶丝孔，安装时先将带轮套入直径5mm的驱动轴上，调整好带轮的轴向位置，保证带轮的齿面和配套皮带的中心面对齐，避免皮带运行时出现偏磨，之后拧紧两个成90度分布的顶丝，依靠顶丝的顶紧力让轮毂的开口部位产生微小形变，抱紧驱动轴，这种固定方式相比单顶丝结构，抱紧力更均匀，不会因为轴承受径向负载就出现带轮周向转动或者轴向窜动的问题，同时安装拆卸都不需要额外的法兰压盖或者键连接结构，对于小型设备来说，装配效率更高，也不需要在轴上加工键槽，降低了传动轴的加工成本。带轮的挡边设计是两侧整体式凸缘，凸缘的高度刚好高出齿根1.5mm左右，这个尺寸是经过匹配计算的，既可以防止皮带在高速运转时从带轮齿槽中脱出，又不会因为挡边过高蹭到皮带的侧面造成额外磨损，带轮的齿宽尺寸刚好适配宽度6mm的GT2同步带，齿槽的齿距严格控制在2mm，和标准GT2皮带的齿距完全匹配，啮合时不会出现卡滞或者齿侧间隙过大的问题。

　　从安装边界来看，这款带轮的轮毂外径为15mm，轮缘的最大外径是按照80齿GT2带轮的节圆直径计算得出，节圆直径为50.93mm，轮缘总厚度为10mm，其中齿面宽度为7mm，两侧挡边各占1.5mm的厚度，安装时需要在轴向上预留至少12mm的安装空间，避免带轮和周边的轴承座、机架结构产生干涉。径向方向上，带轮安装后需要保证和配套的另一个带轮的平行度误差控制在0.1mm以内，否则皮带运行时会持续向一侧偏移，加剧皮带侧边的磨损，缩短皮带的使用寿命。顶丝采用的是M3规格的内六角紧定螺钉，拧紧时的扭矩控制在0.8N·m左右即可，扭矩过大会导致轮毂的开口部位出现塑性形变，后续拆卸后无法再次抱紧轴，扭矩过小则会出现固定不牢、传动打滑的问题。

　　在实际选型过程中，80齿的规格属于GT2带轮中齿数较多的类型，当和常见的20齿主动轮搭配时，可以实现4:1的减速比，适合需要降低输出转速、提升输出扭矩的场景，比如小型设备的Z轴升降传动，大齿数带轮可以让升降过程更平稳，不会因为减速比过小导致升降速度过快、定位精度不足。带轮的齿形加工精度直接影响传动的平稳性，建模过程中齿槽的轮廓是按照GT2带轮的标准齿形参数绘制的，齿顶圆角、齿根圆角都做了对应的优化，避免尖锐棱角在皮带啮合时切割皮带的带齿基体，延长皮带的使用寿命。轮毂的内孔公差采用H7级精度，和g6级公差的5mm轴配合时，属于间隙很小的过渡配合，安装时可以轻松推入，同时不会因为间隙过大导致带轮出现径向跳动，径向跳动量控制在0.02mm以内，保证高速运转时不会出现偏心振动。另外，带轮的轮毂和轮缘之间采用的是等厚度辐板连接，辐板厚度为3mm，既可以保证整体的结构强度，在传递额定扭矩时不会出现辐板变形，又可以尽可能降低带轮自身的转动惯量，对于需要频繁正反转的运动轴来说，更低的转动惯量可以减少电机的启停负载，提升动态响应性能。在装配时还需要注意，两个配对带轮的中心距需要按照皮带的长度做对应的调整，保证皮带安装后的张紧力处于合适范围，张紧力过大会加剧带轮齿面和皮带的磨损，同时增大轴和轴承的径向负载，张紧力过小则会出现啮合间隙过大、反向传动时存在空程的问题，影响传动精度。
