快动式机用精密平口夹持工装

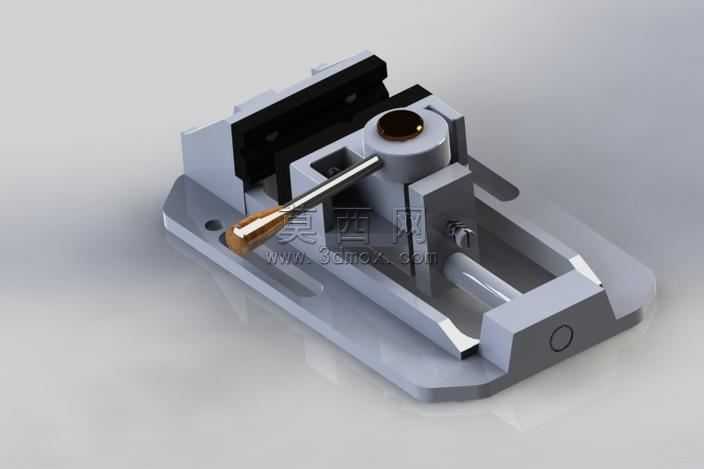

本作品为机用快动式精密夹持工装的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循机械加工工装的实际尺寸比例与装配逻辑，对每一处零件的配合公差做了对应参数预留，确保虚拟装配下无干涉、无错位，可直接导出工程图用于实际加工生产。渲染阶段采用工作室级光影环境，对不同零件赋予贴合实际工业生产的材质属性：工装底座采用灰铸铁材质，还原铸铁表面细腻的磨砂哑光质感与冷调金属色泽，凸显基座的厚重稳定属性；活动钳身与固定钳口部分采用45号钢调质后的金属材质，表面做精磨后的微反光处理，体现装夹工作面的加工精度；操作手柄部分采用胶木与镀铬钢结合的材质，胶木部分还原防滑纹理的哑光棕褐色质感，钢质杆身呈现亮面镀铬的高反光金属效果；锁紧螺钉等标准件采用发黑处理的钢材材质，还原标准紧固件的表面质感。结构设计上，该工装采用快动式夹持逻辑，区别于传统丝杠虎钳的慢进给结构，通过偏心锁紧机构实现钳口的快速开合与锁紧，底座设置有标准机用T型槽安装位，可直接固定在铣床、磨床、钻床等机加工设备的工作台上；固定钳身与底座为一体化设计，保证装夹刚性，活动钳身通过导轨副与底座连接，滑动顺畅无旷量，钳口部位预留有可更换钳口板的安装位，可根据加工工件的材质、形状更换对应纹理或形状的钳口，避免夹伤工件表面。设计思路围绕机加工场景下的快速装夹需求展开，在保证装夹刚性与夹持精度的前提下，尽可能缩短工件装夹的辅助时间，整体结构紧凑，无冗余设计，所有非标准零件均采用常见机加工工艺即可完成生产，标准件全部采用国标通用规格，便于后期的维护与零件更换；建模过程中对活动部件的运动行程做了参数化约束，可通过修改关键参数快速调整钳口最大开合度，适配不同尺寸的工件装夹需求，装配体中保留了完整的配合关系，可直接用于运动仿真，验证锁紧机构的行程与锁紧力是否满足设计要求，整体模型结构完整，细节到位，无论是用于机械设计教学演示，还是工装改进设计参考，都具备较高的实用价值。
