克伦普冲压成型工装模具结构设计

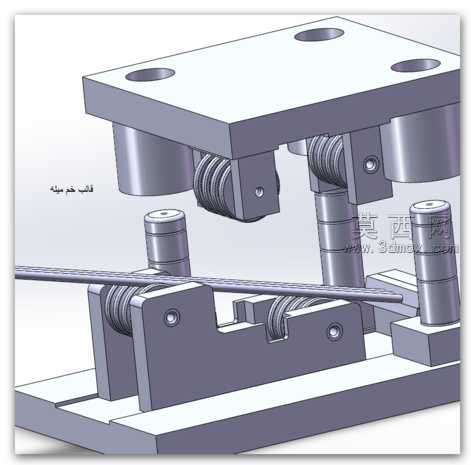

本套克伦普模具为薄板类零件冲压成型专用工装，整体采用三维参数化建模方式完成全结构设计，建模过程严格遵循机械设计公差配合规范，对上下模座、导向组件、弹性复位元件、定位块、成型凸凹模等所有零部件进行1:1等比例还原，确保各部件装配间隙符合实际冲压生产的工艺要求。模型渲染阶段采用金属哑光材质模拟模具钢的真实质感，对模座平面做磨砂金属质感处理，对导柱导套配合面做高光金属效果区分，弹簧部件采用弹簧钢特有的暗灰金属材质，通过光影调整清晰呈现各部件的装配层次与结构边界，可直观展示模具合模、开模状态下的部件运动关系。结构设计上，上下模座采用加厚钢板结构，四角设置独立导柱导套组件保证合模导向精度，避免冲压过程中出现偏载错位问题；上下模对应位置均布置矩形螺旋压缩弹簧，为压料、脱料动作提供稳定弹性复位力，弹簧安装位置设置定位沉孔，防止弹簧工作过程中出现偏移；中间成型工位设置与待加工薄板轮廓匹配的成型型腔，侧方设置可调式定位挡块，可快速适配不同送料长度的薄板冲压需求，压料板与凸模之间设置合理间隙，既保证冲压过程中板料被压紧不发生窜动，又避免板料表面被压伤。设计思路围绕薄板类零件的小批量冲压生产需求展开，整体结构紧凑，零部件通用性强，弹簧、导柱等标准件均可直接采购市面通用规格，降低模具制造成本与后期维护难度；模具开合行程经过合理计算，适配常规中小型冲床的安装参数，无需额外改造设备即可投入使用；上下模座均设置安装槽与固定螺栓孔，可快速完成在冲床工作台面的装夹定位，有效缩短生产换型时间。建模过程中对所有活动部件做了运动干涉检查，确保开模、合模、冲压、脱料全行程内各部件无碰撞卡滞问题，模型可直接用于工程出图、生产加工参考，也可作为冲压模具结构设计的教学参考案例，帮助设计人员理解带弹性复位结构的薄板冲压模具的工作原理与装配逻辑。
