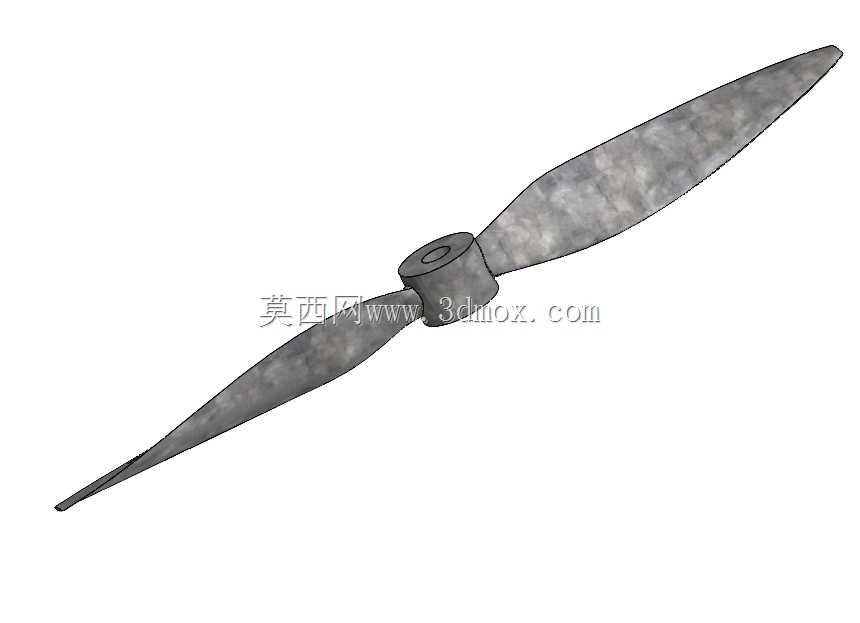

两叶式航空螺旋桨结构三维数模

　　在小型固定翼无人机、轻型通航飞机以及航模动力系统的设计环节中，螺旋桨作为直接将轴输出扭矩转化为轴向推进力的核心部件，其结构合理性直接决定整套动力系统的推进效率、运行稳定性与噪声水平。本次建模的两叶螺旋桨，针对小功率动力输出场景设计，可适配活塞式发动机、外转子无刷电机两类动力源，覆盖低空低速飞行器、小型水面滑行艇两类设备的推进需求。

　　从实际应用场景来看，这类两叶螺旋桨多用于起飞重量在20kg以内的低空作业无人机，比如农林植保巡检机、航空测绘无人机，也可装配在单人动力滑翔伞、小型气垫船的动力端，相比三叶及以上桨型，两叶结构转动惯量更低，动力响应速度更快，在小功率输出区间的能量转化效率更具优势，同时制造成本更低，日常维护更换的门槛也更低。

　　设计过程中首先明确了安装边界条件：桨毂中心设置标准同轴安装孔，孔位公差匹配常用动力输出轴的配合精度，桨毂端面预留锁紧平面，可适配顶丝锁紧、法兰压紧两类常规固定方式，安装时无需额外定制转接件，可直接与市面上主流的同规格动力输出轴对接。桨叶的翼型截面沿展向做连续渐变设计，从桨根位置的厚翼型逐步过渡到桨尖位置的薄翼型，桨根区域保留足够的结构强度，可承受高速旋转时的离心拉力与气动弯矩，避免长期交变载荷下出现桨根断裂的失效问题；桨尖区域做收窄修型，降低高速旋转时的翼尖涡流强度，既能够减少无用的能量损耗，也能降低涡流带来的气动噪声。

　　从功能特性来看，两片桨叶沿桨毂中心做完全对称布置，动平衡精度满足高转速运行要求，旋转过程中不会产生额外的偏心振动，可降低动力端轴承的径向载荷，延长整套动力系统的使用寿命。桨叶的扭转角沿展向做梯度变化，匹配不同半径位置的线速度差异，保证各个截面的攻角都处于最优升阻比区间，避免靠近桨根位置因线速度过低出现气流分离，也防止桨尖位置因线速度过高出现激波阻力激增的问题。

　　建模过程中对桨叶表面做了连续曲面处理，曲面曲率连续无突变，既可以满足后续流体仿真分析的网格划分要求，也可直接导入CAM模块生成五轴加工刀路，用于实体样件的铣削加工，也可直接导出用于碳纤维复合材料铺层成型的模具设计参考。整体外形尺寸适配小功率动力系统的输出扭矩上限，不会出现动力匹配过载的问题，桨叶的最大旋转直径覆盖同级别动力系统的常用适配区间，选型时可根据实际需求的拉力值、巡航速度调整桨距参数，无需重新构建基础曲面结构。

　　在实际选型匹配时，可根据动力端的额定转速、输出扭矩调整桨叶的弦长与扭转角参数，该三维数模的参数化结构可快速完成参数迭代，无需从零开始构建曲面，能够大幅缩短前期方案设计的周期。安装时需要注意桨毂的锁紧力矩符合规范，保证旋转平面与动力输出轴完全垂直，避免运行过程中出现桨叶摆振，同时在首次装机前需做动平衡校验，进一步降低高速旋转时的振动水平。这类螺旋桨的结构设计也可拓展到小型风力发电机的叶片设计场景，通过调整桨距角即可适配风能捕获的需求，实现一套基础结构适配多类应用场景。
