TTP223电容式触摸感应传感组件

这款电容式触摸传感组件，核心基于TTP223触控芯片设计，在各类消费电子、小型工控终端、智能家居面板的触控交互场景中应用十分广泛，常被用来替代传统机械按键，解决机械按键长期按压后触点氧化、回弹失效、密封性能差的痛点。从实际使用场景来看，这类触摸传感器既可以嵌入到小家电的操作面板上，实现轻触即触发的功能切换，也能集成到工业设备的小型操作终端中，配合面板密封结构实现IP65级别的防尘防水触控需求，还能用于门禁面板、照明触控开关、玩具交互按键等场景，适配低压直流供电的各类低功耗电子设备。

从功能特性来看，该传感组件依靠检测人体触摸带来的电容变化实现触发，不需要机械按压动作，触发灵敏度可通过板载电容参数调整，默认状态下可实现点动触发，也可通过外围电路配置为锁存触发模式，输出电平可直接匹配常规单片机IO口电平，不需要额外的信号转换电路，输出响应延迟在毫秒级别，完全满足常规人机交互的响应速度要求。组件自带电源指示与触发状态指示引脚，可外接贴片LED直观显示工作状态，供电范围覆盖2.0V到5.5V的常规直流电压，可直接兼容3.3V与5V的常用控制系统，静态功耗处于微安级别，适配电池供电的低功耗便携设备。

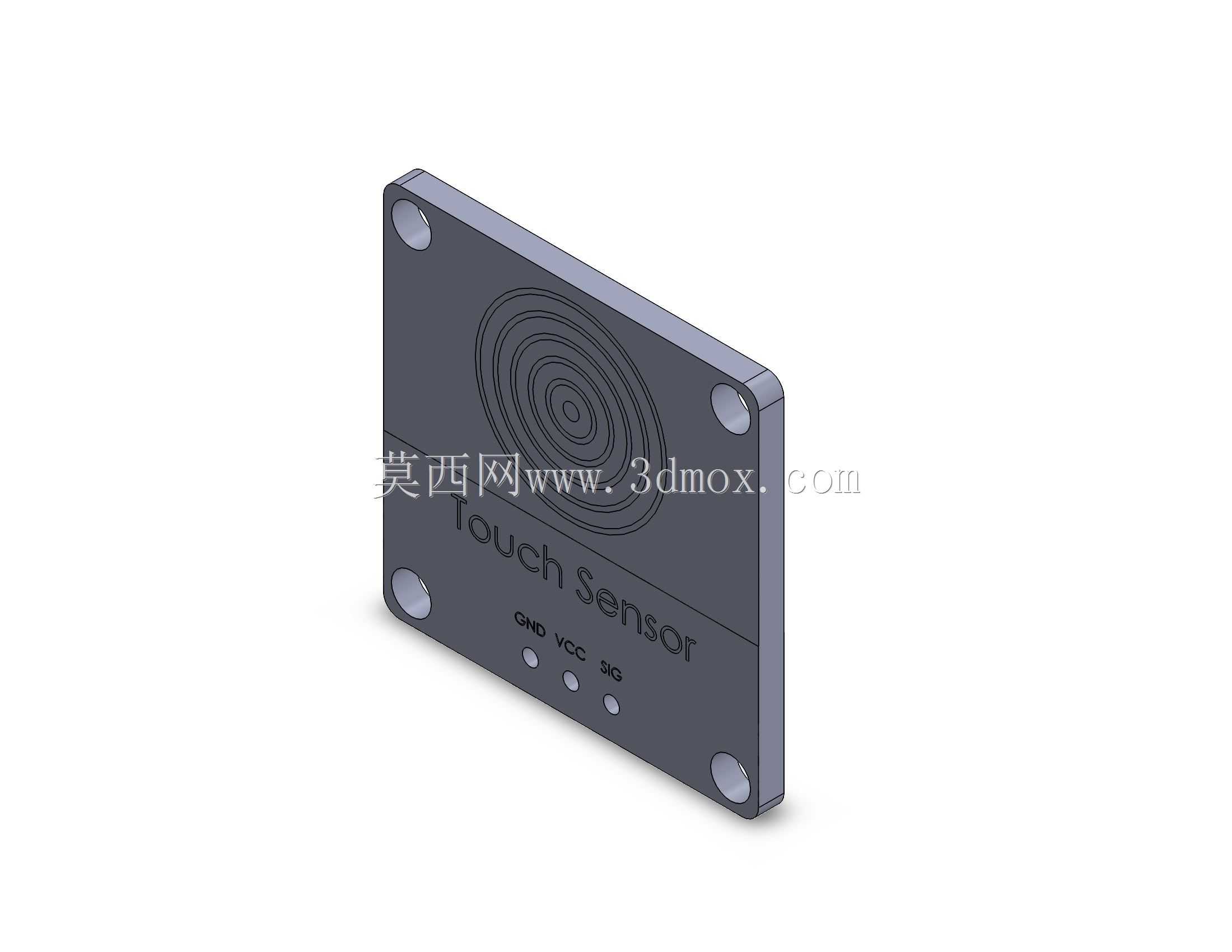

在设计思路上，这款传感组件采用方形平板式结构，感应区域设计为同心圆环形的铜箔感应面，最大化利用板面空间提升感应灵敏度，感应面与板边预留足够的绝缘距离，避免边缘金属部件对感应电场的干扰。电路板四个角位置设计了沉头安装孔，安装孔位置避开板上走线与焊盘，可直接通过M2螺丝固定在设备面板内侧，不需要额外的固定支架。板上的三个引脚分别对应电源、地与信号输出，引脚间距采用标准2.54mm排针间距，既可以直接焊接排针插接到面包板做原型验证，也可以直接焊接导线连接到主控电路板，适配不同的装配需求。

从安装边界来看，组件整体为薄型方板结构，厚度仅为常规PCB板厚加元件高度，安装时只需要在面板对应感应区域预留无金属遮挡的窗口，面板材质可选用亚克力、玻璃、ABS塑料等绝缘材质，感应面与面板内侧贴合即可，触摸面板厚度在0到5mm区间内都可稳定触发，不需要在面板上开孔安装按键，能大幅提升面板的整体密封性与外观整洁度。建模过程中还原了板上的丝印标识、焊盘位置、安装孔倒角细节，感应区域的同心圆纹理也做了等比例还原，可直接用于设备面板的装配干涉检查，也能用于产品演示动画的触控部分结构展示，帮助结构设计人员在整机设计阶段提前确认安装位置、走线空间与面板匹配度，避免后期装配时出现感应区域偏移、安装孔位不匹配、元件与周边结构干涉的问题。
