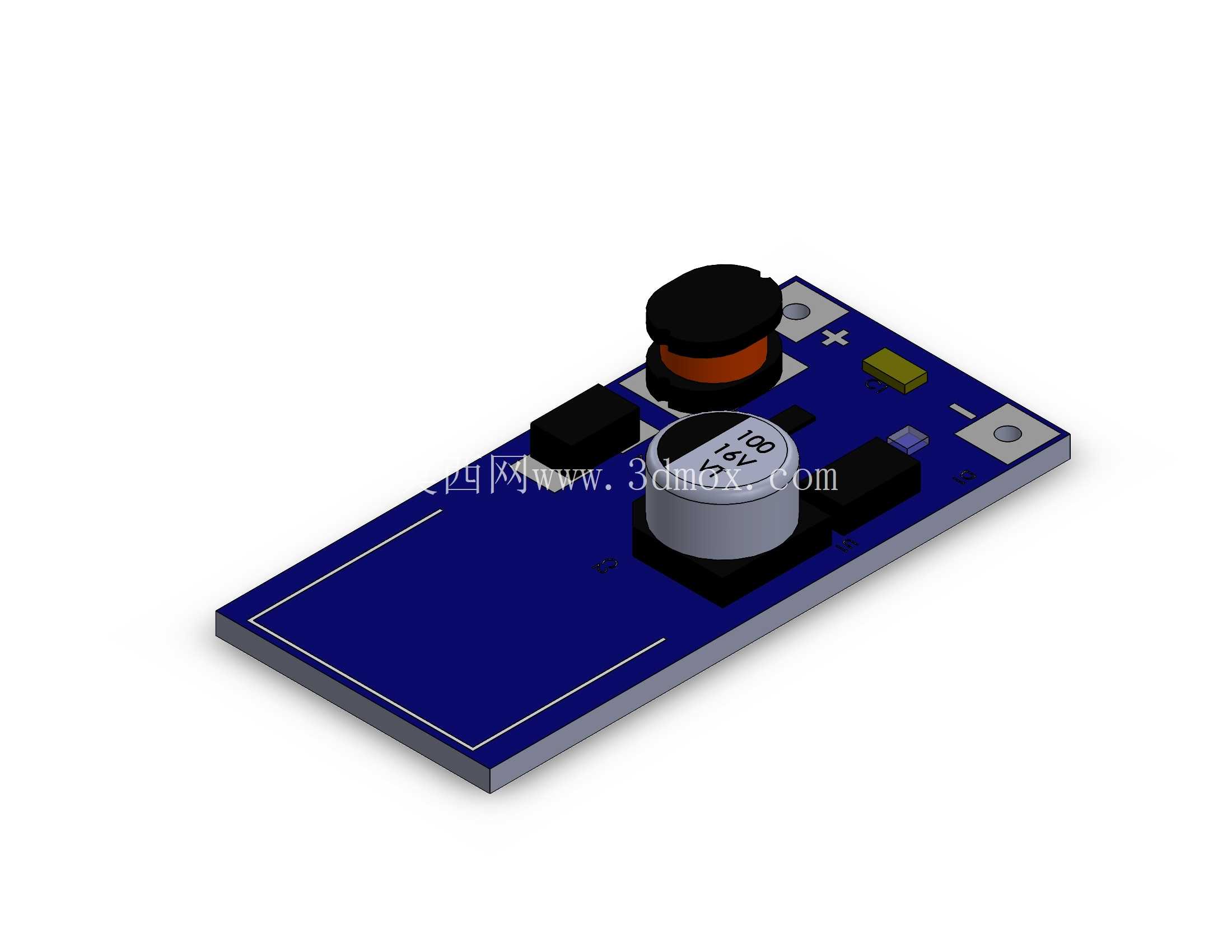

无USB端口3V转5V直流升压转换模块

　　这款直流升压转换模块，核心解决低电压直流电源的升压适配需求，在便携电子设备改装、小型传感器供电、低功耗手持装置供电场景中应用广泛。日常工程应用里，不少干电池供电的小型装置输出电压仅3V，无法匹配需要5V供电的蓝牙模块、小型显示屏、低功耗传感单元，这类升压模块就能直接嵌入设备内部完成电压抬升，无需额外更换供电电池组，也不用外接 bulky 的外置电源适配器。

　　从功能特性来看，模块采用经典的Boost升压拓扑结构，板载功率电感、滤波电容、整流二极管与升压控制芯片，输入端可接入3V直流电源，输出端稳定输出5V直流电压，能够为负载提供稳定的供电支持，板载的电解电容主要负责输出端纹波抑制，降低输出电压的波动幅度，避免对供电敏感的电子元件造成工作异常。功率电感选用屏蔽式封装结构，可减少工作时的电磁辐射，避免对周边的射频电路、信号采集电路造成电磁干扰，适配对电磁兼容性有一定要求的小型电子设备内部集成场景。

　　设计思路上，模块采用单面PCB布局，所有直插与贴片元件均布置在PCB正面，背面无元件布置，可直接贴合在设备壳体的平面区域安装，减少安装时的空间占用。PCB板边缘预留了两个安装固定孔，可通过M2规格的螺丝直接固定在设备内部的安装柱上，也可采用高温双面胶直接粘贴固定，适配不同设备内部的安装条件。输入输出端未集成USB接口，而是预留了焊盘位置，使用者可根据实际接线需求直接焊接导线，或是自行焊接接线端子、USB母座等接口，相比带固定USB接口的模块，接线灵活性更高，可适配不同的接线方向与安装空间，不会因为接口凸起占用额外的垂直安装空间。

　　外形尺寸方面，模块整体为长方形薄板结构，PCB厚度为常规1.6mm，板上最高元件为顶部的功率电感，整体元件高度控制在10mm以内，可嵌入到内部空间局促的小型手持设备、穿戴式装置、小型传感节点内部。安装边界上，模块两侧无突出元件，安装时左右方向仅需预留不超过1mm的间隙即可，前后方向的接线焊盘预留了足够的焊接操作空间，焊接导线后导线可沿PCB平面方向引出，不会额外增加垂直方向的空间占用。

　　实际选型使用时，需要注意模块的负载能力匹配，不可长时间超出额定负载运行，避免造成功耗过高导致元件过热。输入端接线时需要注意正负极区分，反接可能造成模块内部元件损坏，布局安装时尽量远离设备内部的高频信号线路，减少可能的电磁干扰。模块的布线设计考虑了大电流路径的载流需求，功率回路的走线宽度做了加宽处理，可降低大电流工作时的线路压降，提升电压转换的效率，减少工作时的发热情况。对于需要在小型设备内部完成低电压转5V供电的结构设计人员来说，这类模块可直接嵌入安装，无需自行设计升压电路，能够大幅缩短产品的开发周期，减少电源部分的调试工作量，同时紧凑的外形尺寸也不会给设备内部的结构布局带来过多限制，可灵活布置在设备内部的空余空间位置。
