V型对夹式钳夹工装夹具结构设计

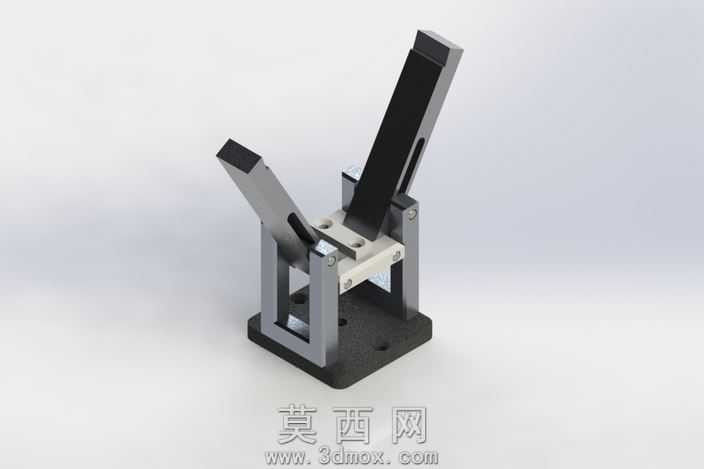

该钳夹系统原型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装的装配公差规范，对每一个零部件的配合尺寸进行了精准约束，确保各活动部件的运动路径无干涉。模型整体采用分层式结构设计，底部为带安装孔的方形基座，作为整个夹具体的承载基础，基座上方通过四根立式支撑柱搭建起上部安装框架，框架中部设置滑动导向槽，为夹臂的开合运动提供精准的导向限位。两个夹臂采用非对称倾角设计，其中一侧夹臂为固定倾角支撑结构，另一侧夹臂可沿导向槽完成开合动作，夹臂的夹持面做了加宽平面处理，能够适配不同外形尺寸的工件夹持需求，夹臂与支撑框架之间通过销轴铰接，保证转动过程的顺滑无卡滞。在材质渲染表现上，基座与支撑框架部分采用哑光黑色金属材质，模拟铸铁工装的厚重质感，夹臂部分采用银灰色金属拉丝材质，突出机加工零件的精密质感，铰接销轴与紧固件部分采用亮面镀铬材质，区分不同零部件的加工工艺差异，整体渲染采用柔和的影棚布光方式，通过多角度柔光照射清晰展现各部件的结构层次与装配关系，避免出现过曝或死黑的区域，完整呈现夹具体的结构细节。该原型的设计思路围绕基础夹持功能的验证展开，简化了复杂的驱动结构，重点验证夹臂倾角、支撑跨度、夹持行程之间的匹配关系，通过三维建模的运动仿真模块模拟夹臂开合的全行程，确认夹持范围、夹持力作用点的合理性，为后续加装驱动组件、拓展夹持功能提供可靠的结构基础，整体结构紧凑，安装固定便捷，可作为自动化夹持工位的基础夹持单元进行二次开发适配。
