12V微型直流行星减速电机结构设计

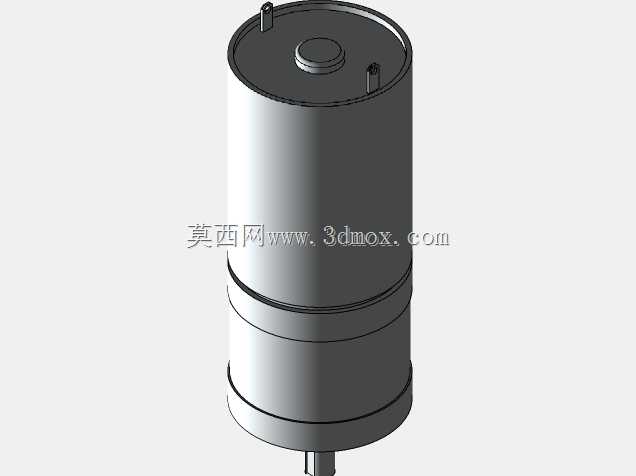

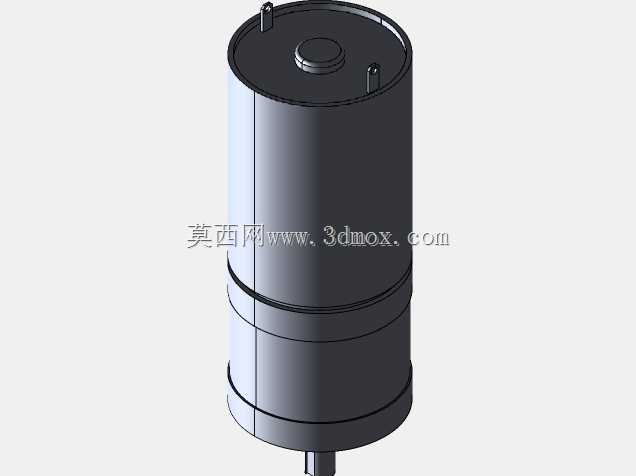

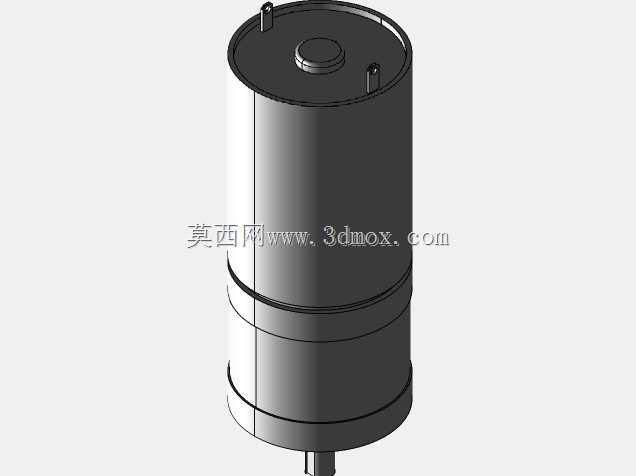

　　这款12V供电的微型减速电机，在小型自动化执行机构、消费类电子传动装置、智能小型设备动力单元场景中应用十分广泛，日常做小型设备选型时，这类小体积减速动力件是很多轻载传动场景的首选。从结构上看，它采用同轴圆柱式布局，上部为驱动端的370型直流有刷电机本体，下部集成行星减速箱结构，输出轴从减速箱底端中心伸出，整体为规则圆柱外形，没有外凸的不规则安装结构，适配各类紧凑安装空间的布局需求。做结构设计时，这类电机的安装边界需要重点考量：整机圆柱外径匹配25mm规格的安装座尺寸，顶部两个供电接线端子沿端盖径向对称布置，接线时不需要额外预留过大的侧向操作空间，端盖中心的轴承定位凸台可以直接和安装支架的定位孔配合，保证整机安装同轴度，

　　避免运转时出现偏磨异响。从功能特性来看，集成的行星减速结构可以将370电机本身的高转速低扭矩输出，转化为低转速大扭矩的动力输出，适配需要低速大扭矩驱动的场景，比如小型传送带驱动、智能门锁执行机构、小型云台转动驱动、桌面级小型设备的进给传动，都能用到这类动力部件。设计这类电机的三维模型时，首先要保证各段圆柱的同轴度公差，电机本体和减速箱的连接止口尺寸需要和实际装配公差匹配，避免建模时出现装配干涉；顶部的两个接线柱需要明确标注正负极对应的安装位置，方便后续做结构布局时预留接线空间；输出轴的轴径、伸出长度、扁位尺寸都要按照实际选型参数做精准建模，方便设计人员直接调用模型完成安装配合，不需要二次测绘。很多刚接触小型设备设计的工程师，

　　容易忽略这类微型减速电机的安装轴向尺寸，只关注径向安装空间，实际上这类电机的总长度包含电机本体、减速箱、输出轴伸出段三个部分，做堆叠设计时要给轴向预留足够的装配余量，尤其是输出端连接负载时，要考虑轴伸插入负载连接件的深度，避免出现顶死或者配合长度不足打滑的问题。另外，电机外壳采用金属拉深筒结构，建模时要注意筒壁的壁厚均匀性，和内部定子、转子的装配间隙要符合实际生产的装配公差，减速箱部分的各级行星轮、太阳轮、内齿圈的传动比匹配要准确，保证模型在做运动仿真时，输出转速和扭矩参数和实际产品一致。这类12V直流减速电机的供电电压适配常见的低压直流供电场景，不需要额外做高压绝缘设计，在小型便携设备、桌面级自动化装置、

　　教学实验平台中都有大量应用，做三维建模时还原真实的安装接口、外形尺寸、传动结构，能够帮助结构设计人员在方案阶段就完成准确的空间布局校核，减少后续打样时出现的装配干涉、空间不足等问题。在做设备选型匹配时，还要注意这类电机的输出轴负载径向承载力，因为是微型减速结构，输出端的径向悬臂负载不能超过设计阈值，否则会加速减速箱齿轮磨损，缩短使用寿命，建模时可以在输出轴位置标注对应的负载参考边界，提醒设计人员做负载结构设计时做对应的支撑优化。另外，电机顶部的端盖和筒体的连接采用卷边压合结构，建模时不需要还原卷边的细微工艺结构，只要保证整体外形尺寸和安装定位尺寸准确即可，避免模型过于冗余影响大型装配体的运行流畅度。对于需要做电机固定结构设计的场景，这类圆柱外形的电机通常采用抱箍式安装座或者端面法兰安装，建模时还原筒体的外径公差、端面的安装孔位（如果有法兰结构的话），就能满足大部分结构设计的调用需求，不需要过度刻画内部的绕组、换向器等非配合结构，保证模型的实用性和轻量化平衡。
