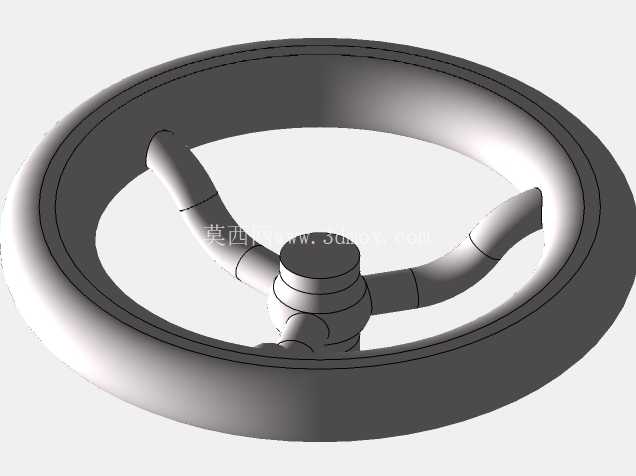

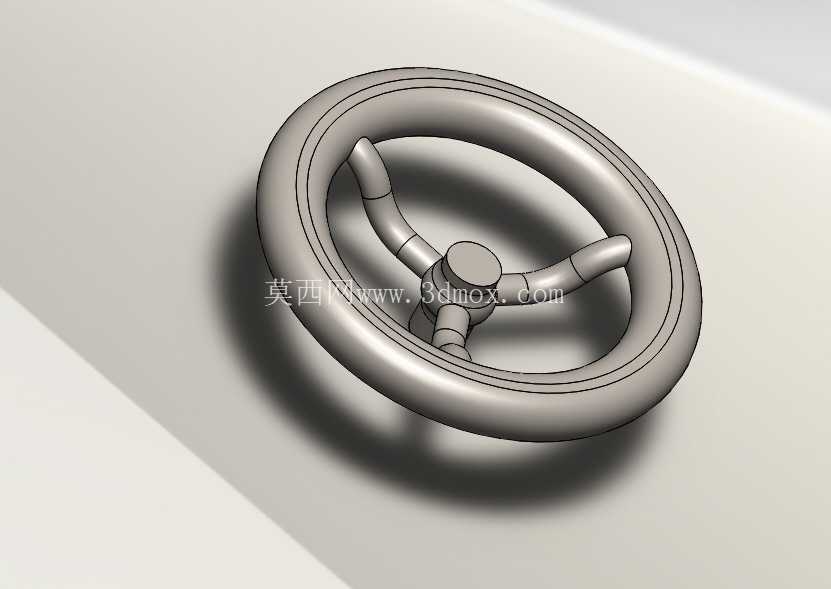

三辐式环形手动手轮结构设计

　　这款三辐式环形手轮是工业设备手动操控环节的核心执行部件，常见于机床进给调节、阀门开度控制、工装夹具锁紧、印刷设备辊距调整、输送线张紧度微调等需要人工精准施力的作业场景，区别于小型旋钮类操作件，这类环形手轮能够提供更大的力臂，操作人员无需借助额外辅助工具，仅通过手部握持轮缘即可输出足够扭矩，完成重载工况下的部件位置调整。从结构设计逻辑来看，整体采用三辐条对称布局，并非随意选择辐条数量：两辐结构在大扭矩施力时容易出现应力集中在单根辐条与轮毂连接位置的问题，长期交变载荷下易产生疲劳裂纹；四辐结构则会增加不必要的材料用量，同时在轮缘内侧形成过多遮挡，不利于操作人员快速抓握轮缘发力，三辐结构以120度夹角均匀分布辐条，既保证了轮缘到轮毂的力传递路径最短，每根辐条承受的扭矩载荷均匀分配，又能在轮缘内侧留出足够的手部操作空间，即便佩戴劳保手套也能顺利握持轮缘完成操作。

　　轮缘部分采用圆弧过渡的环形截面设计，截面直径经过人机工程校核，握持时手掌贴合度高，长时间操作不会产生明显的硌手感，轮缘表面没有额外的防滑滚花结构，适配需要平滑转动、频繁微调的工况，避免滚花结构卡滞手套纤维或者积累车间粉尘、切削液污垢后难以清理的问题。辐条与轮缘、轮毂的连接位置全部采用大圆角过渡，没有尖锐棱角，一方面是消除结构应力集中点，提升手轮整体的抗扭强度，即便操作人员施加超出额定值的瞬时扭矩，也不会在连接位置发生断裂；另一方面也避免车间操作过程中尖锐棱角剐蹭操作人员衣物、皮肤的安全隐患。

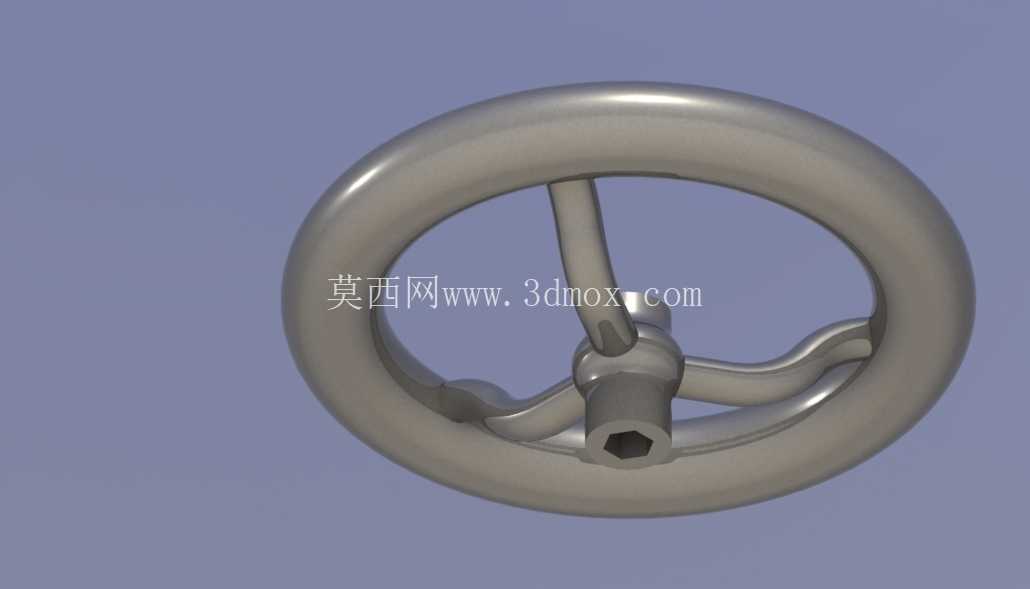

　　中心轮毂部分设计为带轴向安装孔的圆柱结构，安装孔可适配不同直径的操作轴，通过键槽或者顶丝结构与传动轴实现周向固定，不会出现手轮空转的问题，轮毂端面高出辐条连接平面，安装时可以紧贴轴端的定位台阶，保证手轮的安装垂直度，避免转动过程中出现偏摆、蹭碰周边设备结构的问题。从安装边界尺寸来看，轮缘的外径尺寸适配常规设备操作位的空间要求，不会因为直径过大占用过多设备面板空间，也不会因为直径过小导致力臂不足、操作费力；轮毂的轴向长度经过匹配设计，安装后手轮与设备面板之间预留足够的间隙，转动时不会摩擦面板表面，同时辐条的径向长度经过优化，操作人员抓握轮缘时，手指不会碰到中心的安装轴或者周边的按钮、指示标识。

　　在实际设备选型适配中，这类手轮多用于需要手动微调、不依赖动力驱动的操作工位，比如普通车床的尾座进给调节、中型截止阀的开关控制、焊接工装的位置锁紧、包装设备的导向辊间隙调整，其结构强度能够承受常规工业场景下的手动操作扭矩，整体结构没有易损的小零件，长期在多粉尘、少量切削液飞溅的车间环境中使用也不会出现卡滞问题，日常维护仅需定期清理表面积攒的污垢即可，无需额外加注润滑油或者更换易损件。建模过程中对所有连接位置的圆角参数做了统一规范，保证结构的工艺合理性，无论是采用铸造工艺批量生产毛坯，还是采用机加工方式直接加工成品，都能保证结构的可制造性，没有出现倒扣、壁厚不均等不利于生产的结构问题，轮缘部分的壁厚均匀，铸造生产时不会出现缩孔、冷隔等缺陷，辐条的截面尺寸从轮毂到轮缘位置平滑过渡，保证力传递过程中截面变化平缓，不会出现应力突变。
