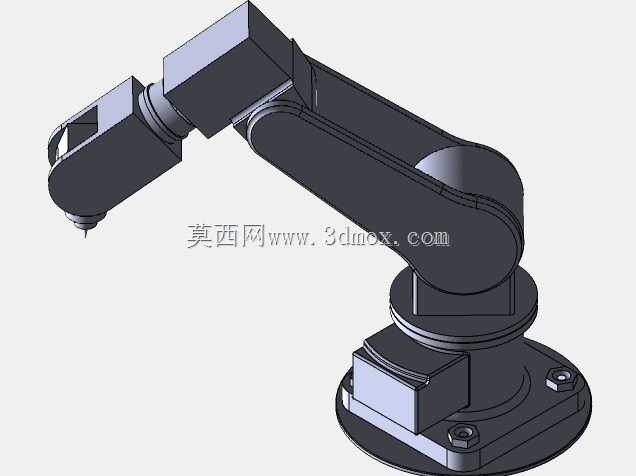

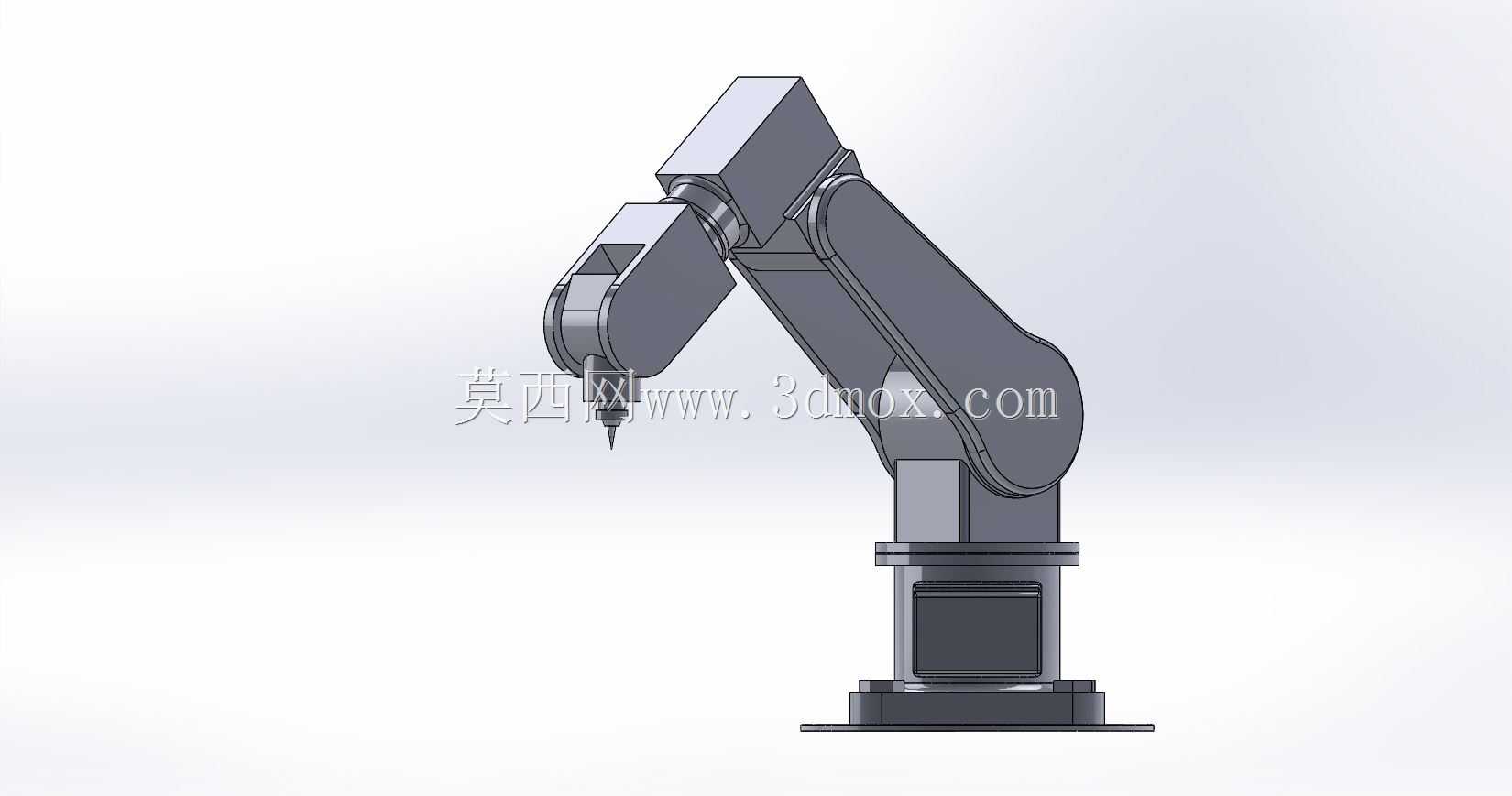

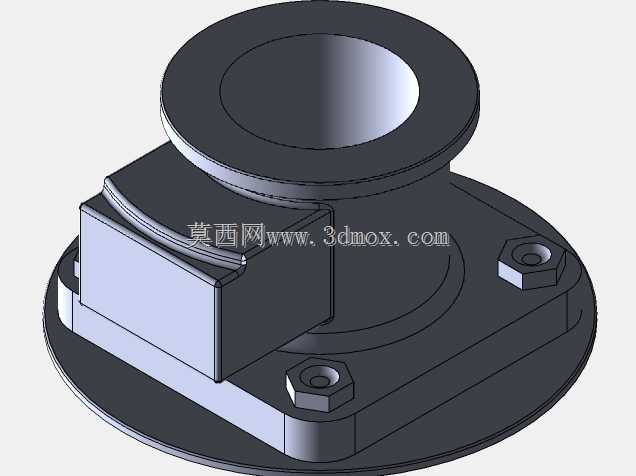

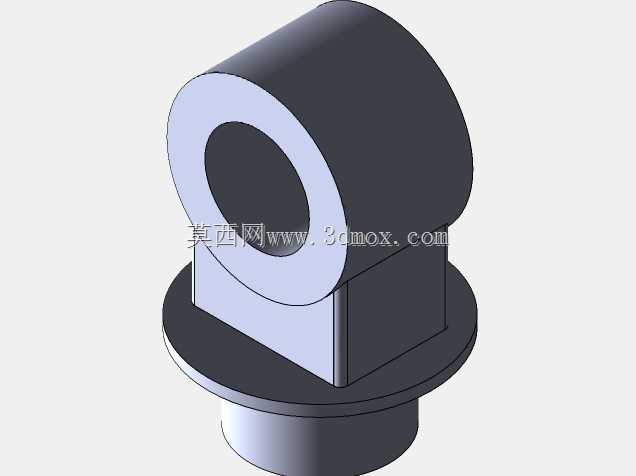

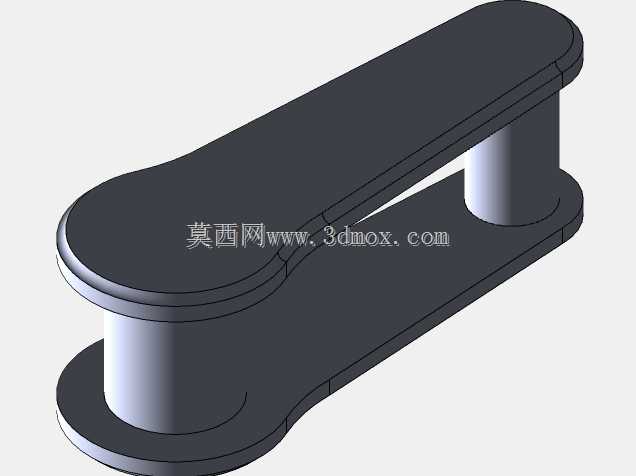

这款六轴关节型机械臂的结构设计,核心围绕中小负载工位的柔性作业需求展开,在3C电子零部件搬运、小型工件焊接辅助、注塑机上下料、实验室精密试样转运这类场景中,这类结构的机械臂适配性极强。不同于大负载重载机械臂的粗壮结构设计,这款模型在结构减重上做了针对性优化,大臂与小臂的壳体采用等强度变截面设计,在保证关节连接部位结构刚度的前提下,削减了非受力区域的材料冗余,既降低了关节驱动端的惯量负载,也能提升臂体运动过程中的响应速度,减少启停阶段的结构抖动。从安装边界来看,底座采用圆形法兰安装结构,安装面预留了均匀分布的螺栓固定孔位,安装基准面的平面度公差设计控制在0.05mm以内,能够直接适配常见的设备安装台面、

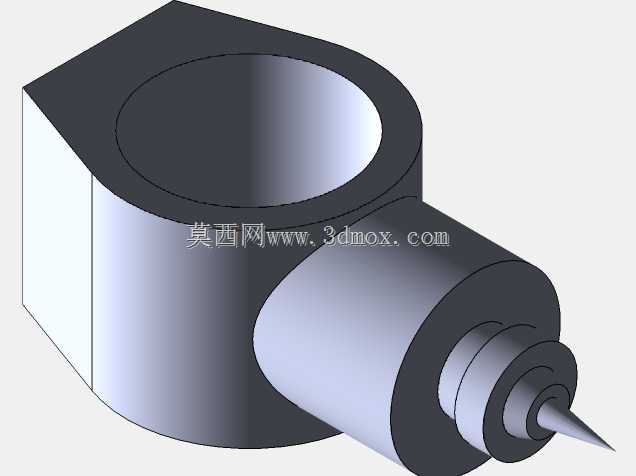

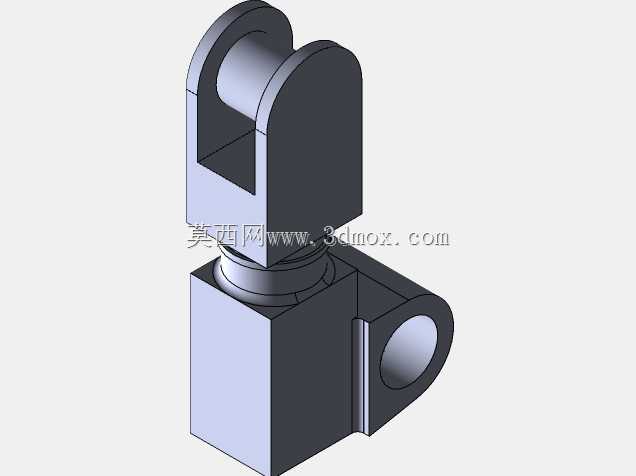

流水线侧装支架或者移动AGV搭载平台,底座的整体回转直径控制在合理范围内,不会占用过多的工位安装空间,同时底座内部预留了驱动电机、谐波减速器的安装腔体,走线孔采用中心贯穿式设计,能够避免臂体回转过程中出现线缆缠绕、磨损的问题。关节布局上采用了经典的六自由度串联结构,从底座回转关节开始,依次布置肩关节、肘关节、腕部三个回转关节,每个关节的连接部位都设计了对应的密封止口,能够适配工业场景中常见的粉尘、少量切削液飞溅的工况,防止异物进入关节内部影响传动件寿命。腕部末端设计了标准的工具安装法兰,能够快速适配夹爪、吸盘、焊枪、点胶头等不同的作业末端执行器,法兰端面预留了定位销孔与气路、电路走线通道,
不需要额外走明线就能完成末端工具的动力与信号连接。设计过程中重点校核了各关节的运动干涉边界,大臂与小臂的运动行程做了合理的限位设计,在满行程运动过程中,臂体各部位不会与底座、安装台面发生碰撞,水平方向最大作业半径能够覆盖常见的工位作业范围,垂直方向的升降行程可以满足不同高度的物料取放需求。关节传动部位的安装位完全适配标准谐波减速器与伺服电机的安装尺寸,连接法兰的止口公差、螺栓孔位都按照通用工业标准设计,结构工程师在做二次开发时,可以直接根据负载需求选型对应的传动组件,不需要重新调整关节部位的连接结构。臂体的外观曲面做了顺滑过渡处理,没有突兀的棱角结构,既能够减少设备运行过程中的积灰,也方便日常的设备清洁维护,
所有外露的连接螺栓都采用沉头孔设计,螺栓安装后不会突出臂体表面,避免运动过程中剐蹭周边的管线或者工件。从结构受力角度来看,臂体的受力筋布局沿着关节传力路径布置,在大臂与肩关节的连接部位、小臂与肘关节的连接部位都做了局部加厚处理,能够抵消末端负载带来的弯矩变形,保证末端作业的位置精度,即使在额定负载下全速运动,臂体的弹性变形量也能控制在精密作业允许的公差范围内。这类结构的机械臂在中小企业的自动化改造场景中实用性很强,不需要复杂的安装基础就能快速部署,结构件的加工工艺性也做了优化,大部分臂体结构件都可以采用铸造成型后做少量机加工就能完成生产,加工成本控制在合理区间,同时后期维护时,各个关节的拆解、零部件更换都不需要专用的复杂工装,现场运维人员就能完成常规的保养作业。
