300×400规格220V硅胶加热垫结构设计

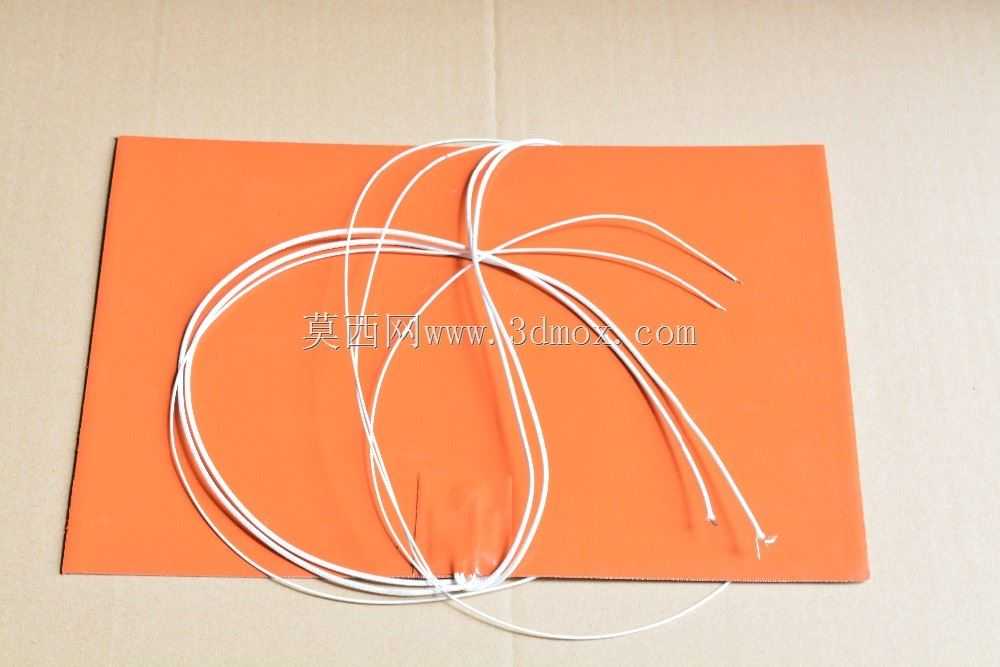

　　做桌面级FDM3D打印设备改装和结构优化快八年，见过太多玩家因为打印平台温度不均导致的翘边、首层脱落问题，尤其是打印ABS、PC这类对环境温度和平台温度要求高的工程耗材时，普通自带的铝基板加热床要么升温速度慢，要么边缘区域温度差超过8℃，冬天室温低的时候甚至中心和边角能差12℃以上，根本没法稳定打印大尺寸工件。这款硅胶加热垫的设计，就是针对300mm×400mm幅面的打印平台做的适配，首先从外形尺寸上就卡死了安装边界，整体幅面和对应规格的硼硅玻璃平台、铝基板平台完全匹配，不需要额外裁剪，边缘做了均匀的压边封胶处理，不会因为长期高温烘烤出现硅胶层开裂、内部发热丝外露的问题。

　　从功能特性上来说，这款加热垫采用220V交流供电，相比常见的12V、24V低压加热方案，不需要搭配大电流的直流电源模块，长距离布线也不会出现线损导致的功率不足问题，升温速度比同功率的低压加热床快近40%，从室温升到110℃的常用打印温度只需要不到六分钟，能有效减少设备预热等待时间。内部的发热丝采用蛇形等距排布设计，每一圈发热丝的间距控制在8mm，整个加热平面的温度均匀性可以控制在±3℃以内，不管是平台中心还是四个边角位置，温度差都不会影响耗材的首层附着效果，哪怕是打印380mm长度的长条类工件，也不会出现一端粘牢一端翘边的情况。

　　设计思路上，这款加热垫没有做多余的结构冗余，整体厚度控制在1.5mm，背面自带耐高温压敏胶层，安装的时候只需要把原有平台的表面清理干净，撕掉离型纸对齐贴牢就行，不需要额外打孔固定，也不会增加太多平台厚度影响Z轴的零点校准。出线位置做了加厚的硅胶护线套，避免平台反复移动的时候线材弯折断裂，出线端预留了足够的接线长度，可以直接对接设备的温控模块，也可以外接独立的固态继电器和温控表做独立控温，适配性很强。

　　实际应用场景里，除了给对应幅面的3D打印机做平台加热改装，这款加热垫也可以用在小型恒温工作台、低温烘培预热平台、设备防冻保温等需要平面均匀加热的场合，因为硅胶材质本身有一定的柔韧性，可以贴合在轻微弧度的金属表面上，相比硬质的铝基板加热片，安装适配场景更灵活。安装的时候需要注意，加热垫的工作面要和被加热的金属或者玻璃平台完全贴合，中间不能留空气间隙，不然会出现局部过热烧坏加热层的问题，接线的时候要做好绝缘处理，220V供电端要做好接地防护，避免出现漏电风险。

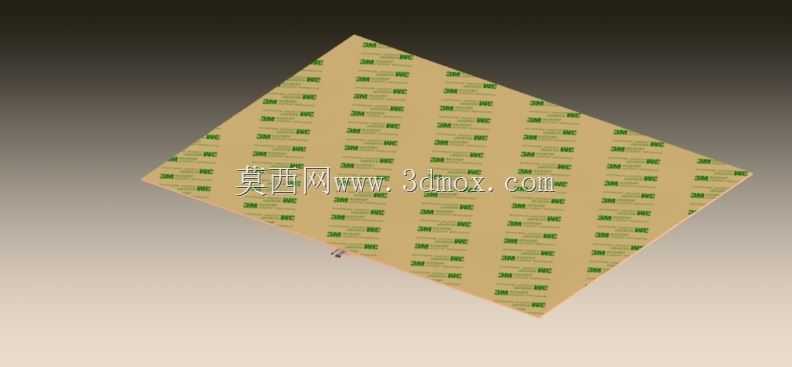

　　从结构设计的细节来看，这款加热垫的发热丝采用镍铬合金材质，长期高温工作下的电阻稳定性很好，不会因为反复加热冷却出现功率衰减，外层的硅胶采用耐高温的硅橡胶材质，长期工作温度可以耐受150℃，短时间可以承受200℃的高温，完全覆盖3D打印平台常用的60-120℃的工作温度区间，不会因为长期高温出现硅胶老化变脆的问题。边缘的封胶处理做了圆弧过渡，没有尖锐的边角，安装的时候不会划手，也不会出现边缘起翘的问题。在做三维建模的时候，这款模型把加热垫的整体厚度、出线位置、护线套的尺寸都做了1:1的还原，不管是做设备整机装配的干涉检查，还是做安装位的结构适配，都可以直接调用，不需要反复测量实物尺寸，能节省不少结构设计阶段的时间。

　　很多人在改装大尺寸3D打印机的时候，容易忽略加热组件的温度均匀性问题，随便买一块大尺寸加热垫就装上去，结果打印大尺寸模型的时候反复翘边，找半天问题找不到，实际上就是加热垫的发热丝排布不合理，边缘温度不够导致的。这款加热垫在设计的时候就针对大尺寸平台的温度分布做了优化，边缘区域的发热丝间距比中心区域稍微密一点，弥补边缘区域散热快的问题，保证整个工作面的温度一致性，这也是很多廉价加热垫没有考虑到的设计细节。另外，这款加热垫的功率密度做了合理的控制，每平方厘米的功率在0.2W左右，既保证了升温速度，也不会因为功率密度太高导致局部过热，烧坏硅胶层或者被加热的平台。
