2020铝型材90度V槽L型连接角件

　　在桌面级小型加工设备的框架搭建环节，型材连接的精度直接决定了整机运行的稳定性，尤其是采用2020规格V槽铝型材搭建的设备，连接部位的刚性与定位精度，会直接影响运动部件的行走平顺度。这款L型连接角件，就是专门针对2020系列V槽铝型材的90度垂直拼接场景设计的，适配3D打印机、桌面级迷你数控雕刻机、小型激光切割机这类对框架拼接精度有一定要求的轻型设备，也可用于各类非标自动化小型工位架、检测治具框架的直角部位加固。

　　从实际使用的角度来看，这类角件的核心作用是替代传统的内置角槽连接件，降低型材拼接时的对位难度。传统内置角码需要在型材槽内提前预置螺母，拼接时需要反复调整螺母位置，对于新手搭建框架来说很容易出现对位偏差，导致两根型材的垂直面出现错位，后续安装直线导轨或者运动轴的时候，就会出现平行度超差的问题。这款外置式的L型角件，直接贴附在两根垂直型材的外侧面，不需要提前在型材槽内预置连接件，只需要将角件的两个直角边分别贴合两根型材的相邻外表面，再通过对应位置的安装孔拧入紧定螺钉或者T型螺栓，就能快速完成两根型材的90度固定，大幅降低框架搭建的调平时间。

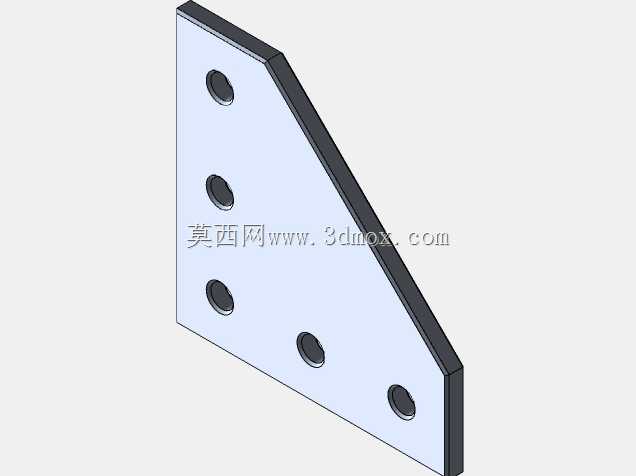

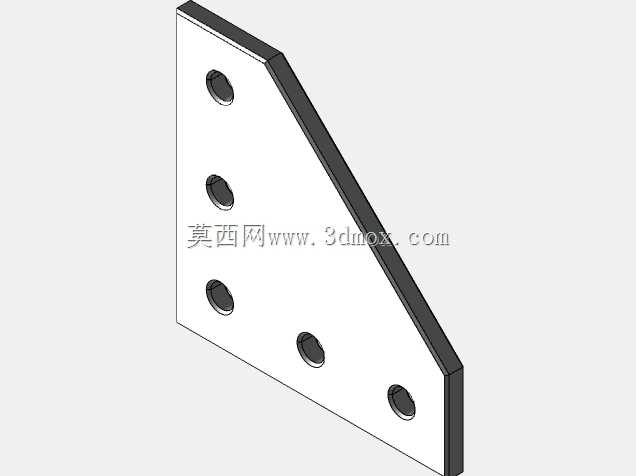

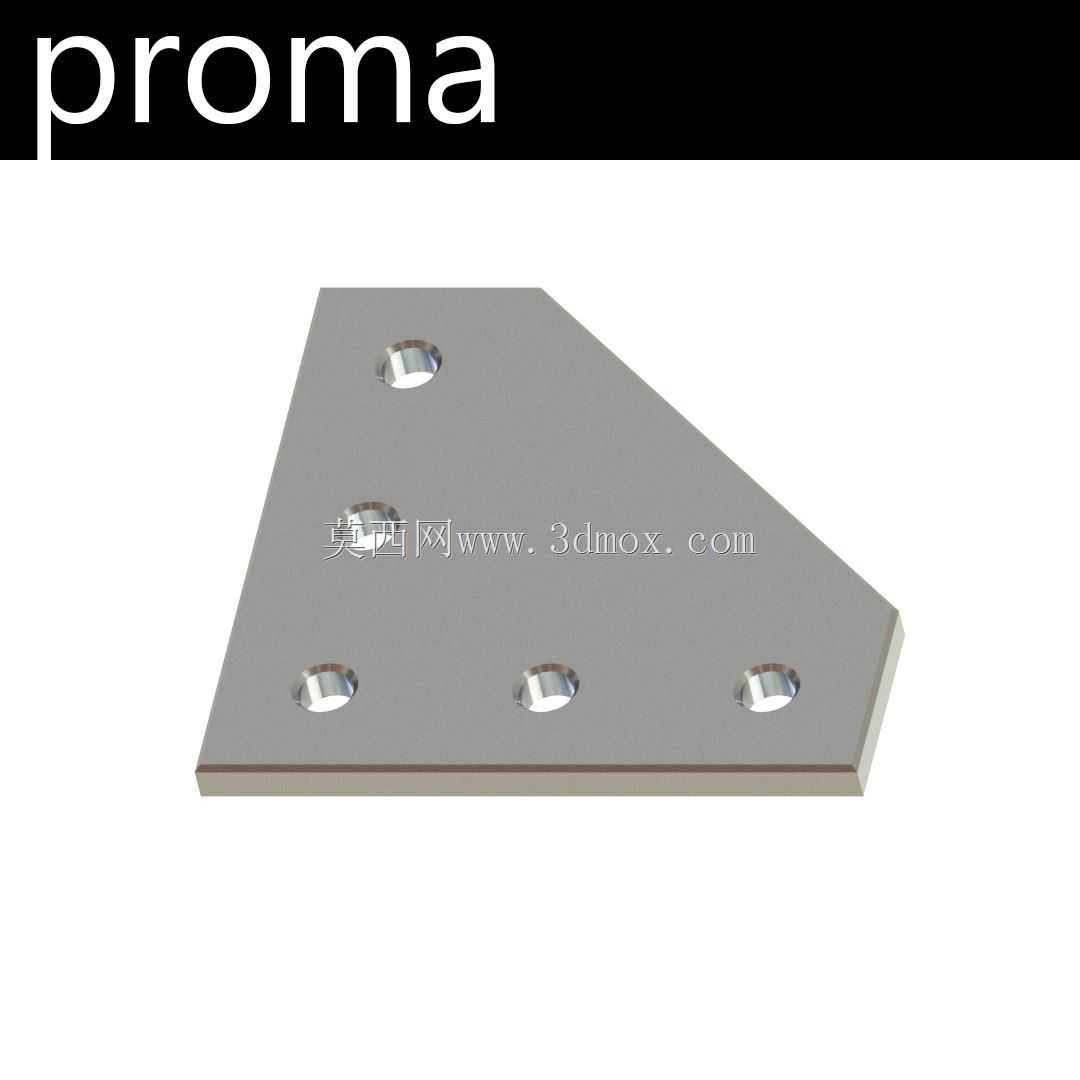

　　设计层面上，这款角件采用了直角三角形的板式结构，相比方形的外置角码，三角形的斜边设计可以在保证连接刚性的前提下，减少角件在型材外侧的突出面积，避免框架搭建完成后，突出的角件边缘干涉其他零部件的安装，比如在安装3D打印机的同步带轮、限位开关的时候，不会因为角件的多余边角挤占安装空间。角件上一共设置了五个沉头安装孔，每个孔的位置都精准对应2020铝型材的V槽中心位置，安装时螺钉头部可以完全沉入沉孔内，不会在角件表面形成突出的螺钉头，避免后续走线或者安装外封板的时候被凸起的螺钉剐蹭。沉孔的深度经过精准计算，适配标准的内六角圆柱头螺钉，拧紧后螺钉端面与角件表面完全齐平，不会出现突出或者凹陷过多的情况。

　　材质选用6061铝合金加工，表面做了喷砂氧化处理，相比常见的镀锌钢板角件，铝合金的重量更轻，不会给轻型设备的框架增加额外的负重，同时铝合金的氧化层具备不错的防锈能力，在车间多尘、轻微潮湿的环境下使用也不会轻易出现锈蚀粉化的问题，长期使用也不会因为锈蚀导致连接松动。角件的两个直角边的平面度控制在0.1mm以内，直角角度公差控制在±0.2度，贴合型材的一面做了轻微的倒角处理，不会因为加工产生的毛刺刮花铝型材的表面氧化层，安装时也能更好地贴紧型材表面，不会因为边角的毛刺导致角件与型材之间出现间隙，影响连接的刚性。

　　安装边界方面，这款角件仅适用于截面尺寸为20mm*20mm的V槽铝型材，也就是行业内常说的2020Vslot型材，不适用于同规格的欧标T槽铝型材，因为T槽铝型材的槽口位置与V槽存在差异，安装孔位无法对齐。角件的整体厚度为3mm，安装完成后，角件突出型材表面的高度就是3mm，在设计框架外围的外封板、走线槽的时候，需要预留出至少3.5mm的安装间隙，避免外封板安装时被角件顶住。角件的两个直角边的长度分别对应两根型材的贴合长度，短边长度为40mm，长边长度为60mm，在型材上安装时，角件的直角顶点需要对齐两根型材的拼接转角处，才能保证五个安装孔都能对准型材的槽口中心，如果安装时偏移超过2mm，就会出现部分孔位无法对准槽口的问题，导致螺钉无法正常拧入。

　　在不同设备的实际应用中，这款角件的使用场景也有一定区别。在桌面级FDM3D打印机的框架搭建中，这类角件通常用于框架底部四个角、顶部Z轴安装位的垂直连接，因为这些部位需要承受Z轴上下运动的冲击力，对连接刚性要求较高，使用这款五孔的三角角件，相比三孔的直角角码，连接点更多，抗扭能力更强，Z轴高速上下运动时不会出现框架晃动的问题，能有效提升打印时的层纹精度。在迷你数控雕刻机的应用中，这类角件多用于龙门架与底座的垂直连接部位，雕刻机工作时主轴高速切削会产生持续的振动，角件的三角形结构可以更好地分散振动产生的应力，避免长期使用后连接部位出现松动，导致龙门架偏移，影响雕刻精度。在小型激光切割机的框架搭建中，这类角件可以用于型材框架的所有直角拼接部位，因为激光切割机对框架的垂直度要求更高，角件的高精度直角面可以作为框架调直的基准，安装时只需要将角件贴紧型材表面拧紧螺钉，就能保证两根型材的垂直度，不需要反复用直角尺测量调整，能大幅缩短设备的组装周期。

　　需要注意的是，这款角件属于轻型连接配件，仅适用于受力较小的桌面级轻型设备框架搭建，不能用于重型设备的框架连接，比如工业级的大型数控设备、承重较大的物料货架等场景，因为3mm厚的铝合金角件承重能力有限，过大的负重会导致角件变形，出现连接失效的问题。在安装螺钉的时候，拧紧扭矩控制在1.2N·m到1.5N·m之间即可，不要用过大的扭矩拧紧，否则会导致铝合金角件的沉孔部位被压变形，或者导致铝型材的槽口出现变形，后续拆卸维护的时候会出现螺钉滑牙、无法拆卸的问题。如果是用于振动较大的设备场景，可以在角件与型材的贴合面之间添加一层薄的橡胶减震垫，既能提升连接的摩擦力，避免长期振动导致螺钉松动，也能吸收一部分振动传导，提升设备运行的稳定性。
