MG995舵机式伺服执行构件三维结构

　　在小型自动化设备、航模结构、教学实验平台以及桌面级机械臂的设计选型过程中，这类大扭矩舵机型伺服执行构件的出镜率极高，很多刚接触运动控制结构设计的工程师，第一次做小型负载的角度定位执行方案时，都会优先考虑这类成熟的标准化构件。不同于工业级大功率伺服系统需要配套驱动器、编码器、复杂的接线回路，这类舵机集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路，只需要给对应的控制引脚输入指定周期的PWM信号，就能输出轴完成0到180度范围内的角度定位，不需要额外搭建复杂的驱动回路，对于负载扭矩在10kg·cm级别的小角度摆动工况，能大幅简化整体结构的设计复杂度，减少布线与控制程序的调试工作量。

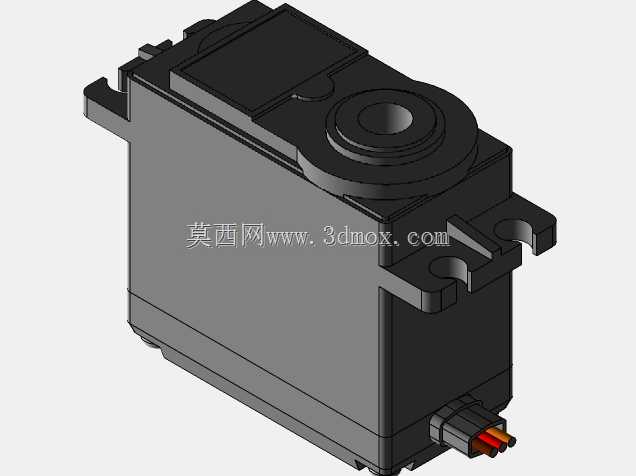

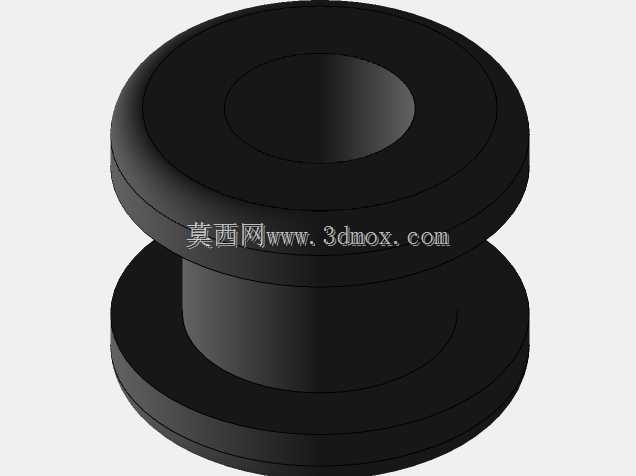

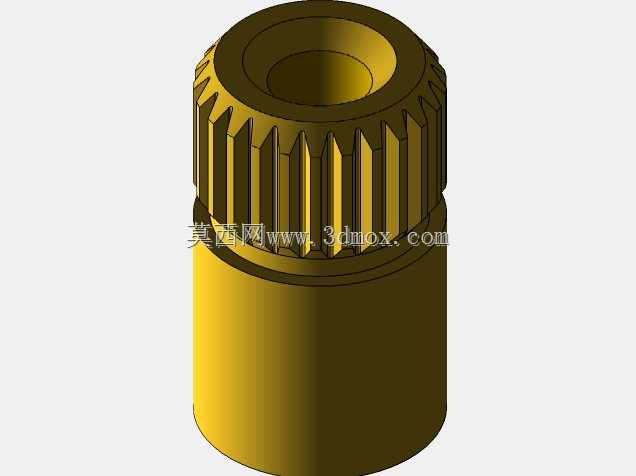

　　从结构设计的角度看，这个构件的外壳采用上下扣合的硬质工程塑料结构，两侧伸出的安装耳是核心的安装定位基准，两个安装耳上的通孔中心距是选型安装时必须优先核对的尺寸边界，很多新手设计师在做安装支架的时候，只关注输出轴的中心高，忽略了安装耳的厚度、通孔直径以及耳片与主体外壳的间隙，最后做出来的支架要么装不进去，要么螺丝锁附之后外壳受力变形，卡滞内部的减速齿轮组，直接导致输出扭矩下降甚至堵转烧损内部电路。输出轴位于主体顶面的圆形凸台中心，凸台的外径尺寸是搭配舵盘、摇臂等外接执行件的关键配合尺寸，设计外接连接件的时候，除了要匹配输出轴的齿形参数，还要给凸台留出足够的避让空间，避免摇臂转动的时候和外壳顶面发生摩擦，增加不必要的运转阻力。

　　构件尾部引出的三根排线是电源、地线与信号控制线，在做整体结构布局的时候，要给排线留出足够的弯曲半径，不能在出线位置把线折成死弯，也不能让排线处于运动构件的运动路径上，避免设备运行过程中排线被拉扯断裂，造成信号丢失或者电源短路。内部的减速齿轮组采用多级直齿传动布局，把高速小扭矩的直流电机输出，通过齿轮减速比放大成低速大扭矩的输出，设计对应的安装结构时，要注意不要让构件主体承受超过额定值的径向负载，很多人在做机械臂关节的时候，把负载直接挂在输出轴的悬臂位置，径向力直接作用在输出轴的轴承上，时间长了会造成轴承磨损、齿轮啮合间隙变大，直接导致定位精度下降，出现回程超差的问题。

　　在实际的工况应用里，这类构件常被用在小型物料分拣机构的挡板摆动、航模的舵面控制、教学机器人的关节驱动、智能小车的转向机构，甚至很多民用的自动门锁、摄像头云台的角度调整结构里，因为其控制逻辑简单、成本可控、集成度高，不需要复杂的外围配套结构，非常适合对安装空间有严格限制、负载扭矩要求不高、定位精度在1度以内的开环角度控制场景。做三维建模的时候，除了还原主体的外形轮廓，还要把安装耳的孔位、输出轴的齿形参数、出线口的位置尺寸都做精准的还原，因为这些尺寸直接关系到后续整体装配的干涉检查，很多人下载模型之后直接导入装配体，发现安装孔对不上、出线位置和其他结构件撞件，就是因为模型的关键安装尺寸没有做精准的还原，反而给后续的设计工作增加了额外的校对工作量。

　　另外在设计配套的安装结构时，还要考虑构件本身的散热空间，虽然这类小功率舵机的发热量不大，但如果是长时间带负载保持位置的工况，外壳表面还是会有一定的温升，不要把整个构件完全密封在没有空气流通的狭小空间里，避免内部电路因为长时间高温工作出现寿命衰减。输出轴的锁附螺丝要选择合适的长度，螺丝拧入输出轴的深度不能超过轴端的螺纹孔深度，不然螺丝顶到内部的电位器结构，会直接造成输出轴转动卡滞，甚至损坏内部的位置反馈元件，这也是很多新手装配的时候容易踩的坑，总觉得螺丝拧得越紧越牢固，最后反而造成构件损坏。
