微型舵机伺服执行器结构造型

　　这类微型舵机属于小功率角度伺服执行单元，在小型自动化装置、航模舵面控制、教学机器人关节、小型云台俯仰调节、3D打印机自动调平机构以及桌面级机械臂末端动作控制中使用频率很高。它的核心作用不是持续高速旋转，而是按照控制信号把输出轴稳定保持在指定转角范围内，常见有效摆角覆盖0至180度区间，部分改装工况下可通过控制信号拓展到连续旋转模式，承担位置闭环驱动任务。

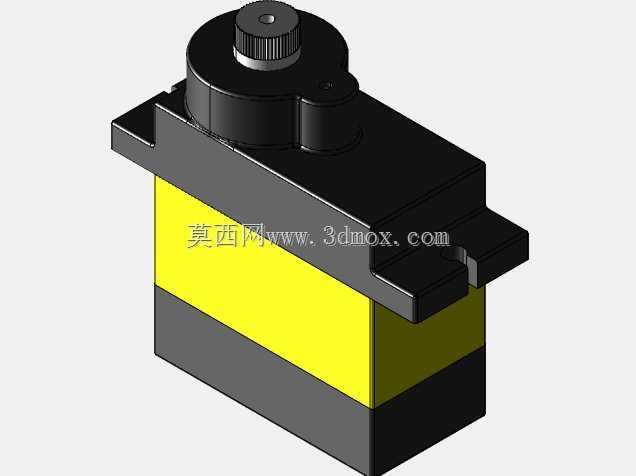

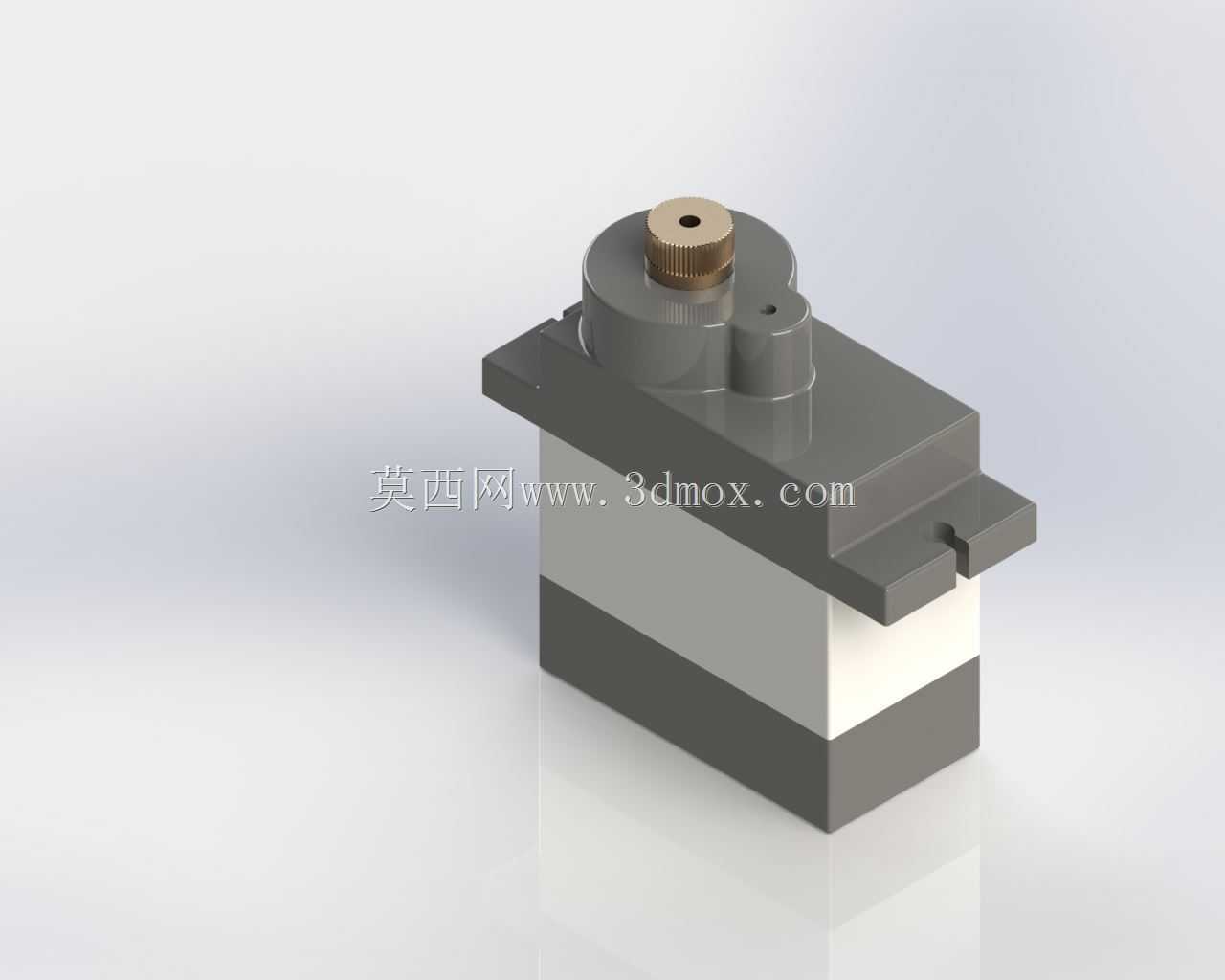

　　从整机结构来看，模型还原了舵机典型的长方体主体布局：中部黄色区域对应外壳包覆的直流驱动电机与减速齿轮组安装腔，上下深色段为壳体加强与底盖封合区域，顶部黑色凸起部分集成输出轴座、舵盘安装位与电位器反馈组件。输出轴顶端采用带齿纹的圆柱结构，用于装配标准舵盘，齿纹配合可防止舵盘受载后打滑，轴端中心预留锁紧螺钉孔，安装后可通过螺钉把舵盘压紧在输出轴上，保证扭矩传递可靠。

　　壳体两侧伸出的带孔安装耳是整机装配的核心边界特征，耳片上的通孔用于穿入自攻螺钉或标准机螺钉，直接固定在设备机架、航模机身隔框或机器人支架上。建模时安装耳的间距、耳片厚度、通孔直径都严格参照通用微型舵机的安装规范，保证替换安装时不需要二次修改机架孔位。整机外形紧凑，主体长宽高比例适配狭小安装空间，顶部输出轴的凸起高度单独计入总装高度，在布局多关节紧凑结构时可以提前避让周边连杆与走线空间。

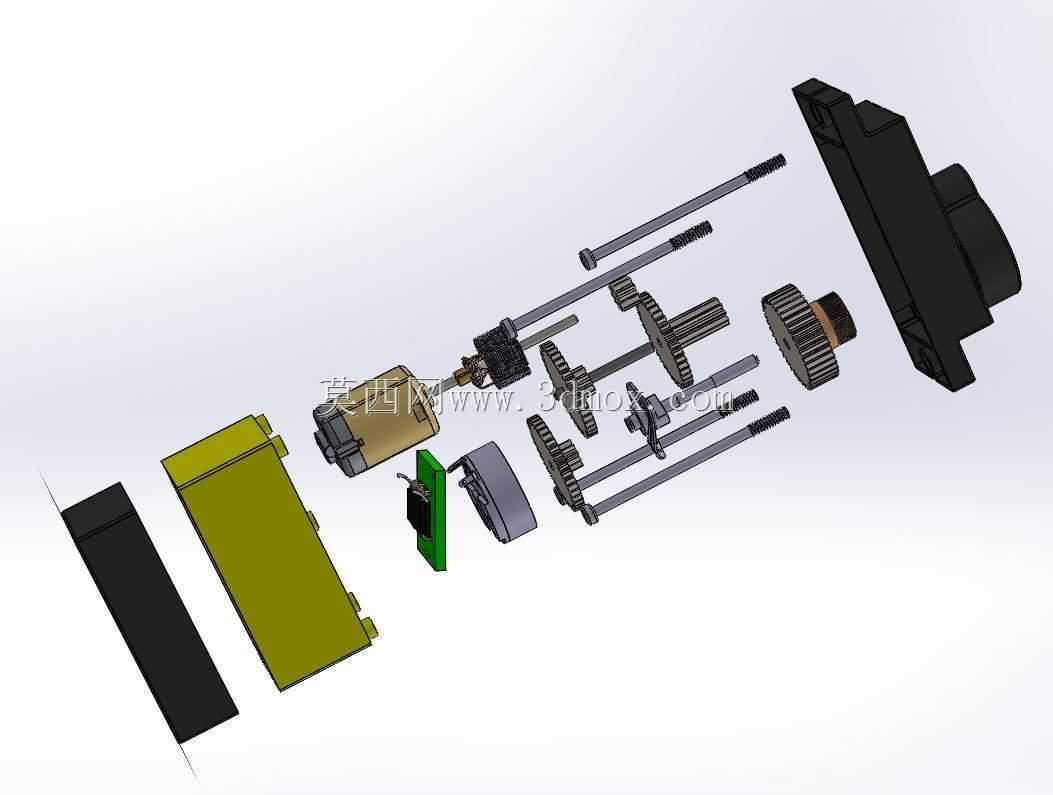

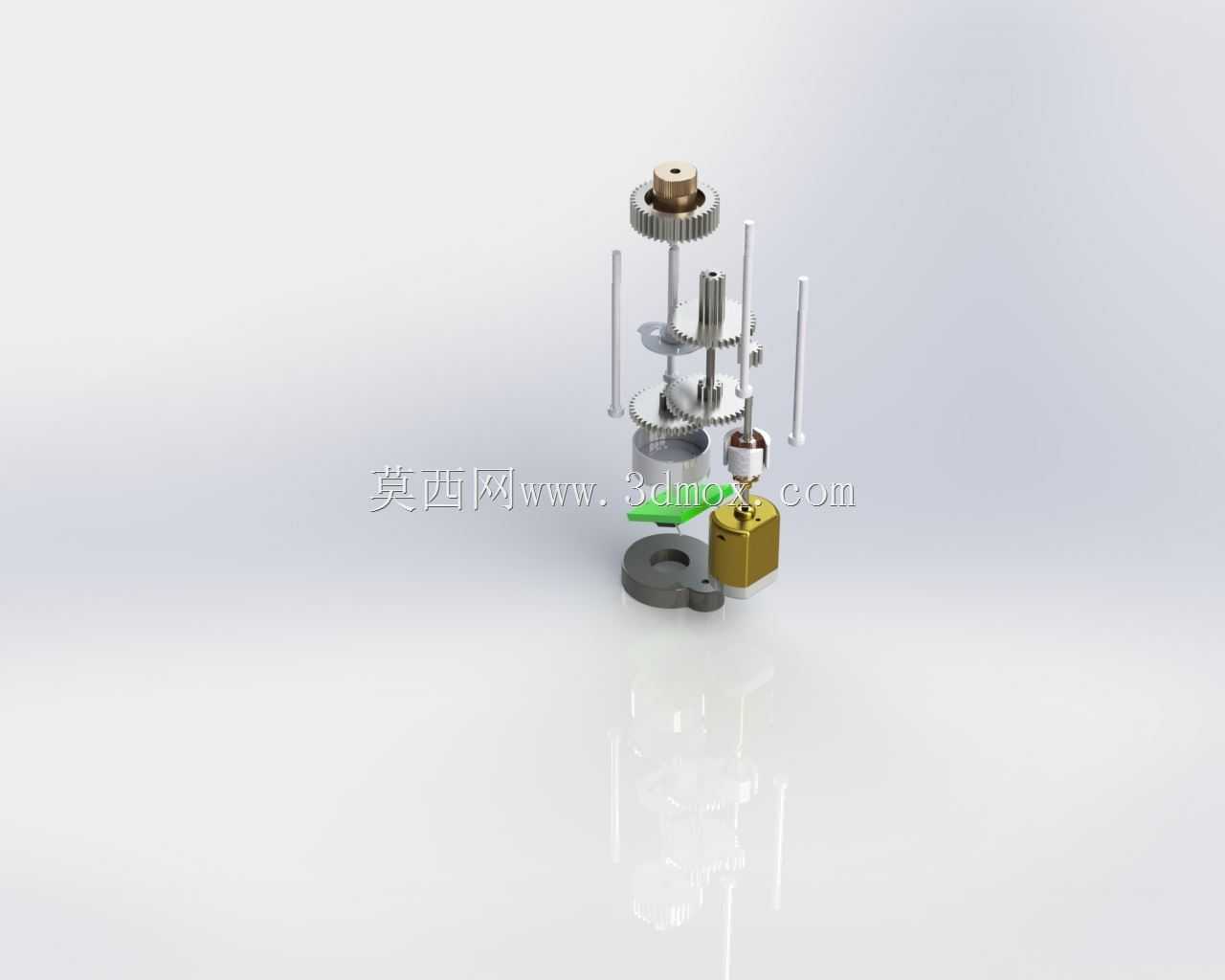

　　设计思路上，这类舵机把驱动电机、多级减速齿轮、位置反馈电位器、控制电路板全部集成在封闭壳体内，外部仅引出三根信号线，分别对应电源正、电源地与PWM控制信号，不需要额外搭配驱动器即可直接接收标准伺服脉冲信号，集成度很高。外壳采用上下扣合加螺钉锁紧的结构，既可以保护内部精密齿轮不受灰尘侵入，也能在齿轮卡滞时拆开维护。输出轴座旁的小凸台对应内部电位器的安装定位位置，保证反馈元件与输出轴的转角同步，实现位置闭环。

　　实际选型应用中，这类舵机的输出扭矩足以驱动小型舵面、轻载连杆机构与小重量云台，堵转保护特性可以避免过载时烧毁内部电机。安装时要注意输出轴的回转半径不能与周边结构发生干涉，舵盘转动行程范围内要预留足够的摆动空间，两侧安装耳的支撑面要保持平整，避免锁紧螺钉时壳体受力变形卡滞内部齿轮。走线时信号线要远离动力线，减少脉冲信号干扰导致的转角抖动。三维建模过程中，完整保留了壳体分模线、安装耳倒角、输出轴齿形、轴端螺钉孔这些细节特征，装配设计时可以直接调用该模型进行干涉检查，也可以以此为基础设计配套的舵机支架、连杆摇臂与固定压块，提前验证整机布局的安装可行性，避免后期打样或加工时出现孔位不匹配、运动行程干涉的问题。
