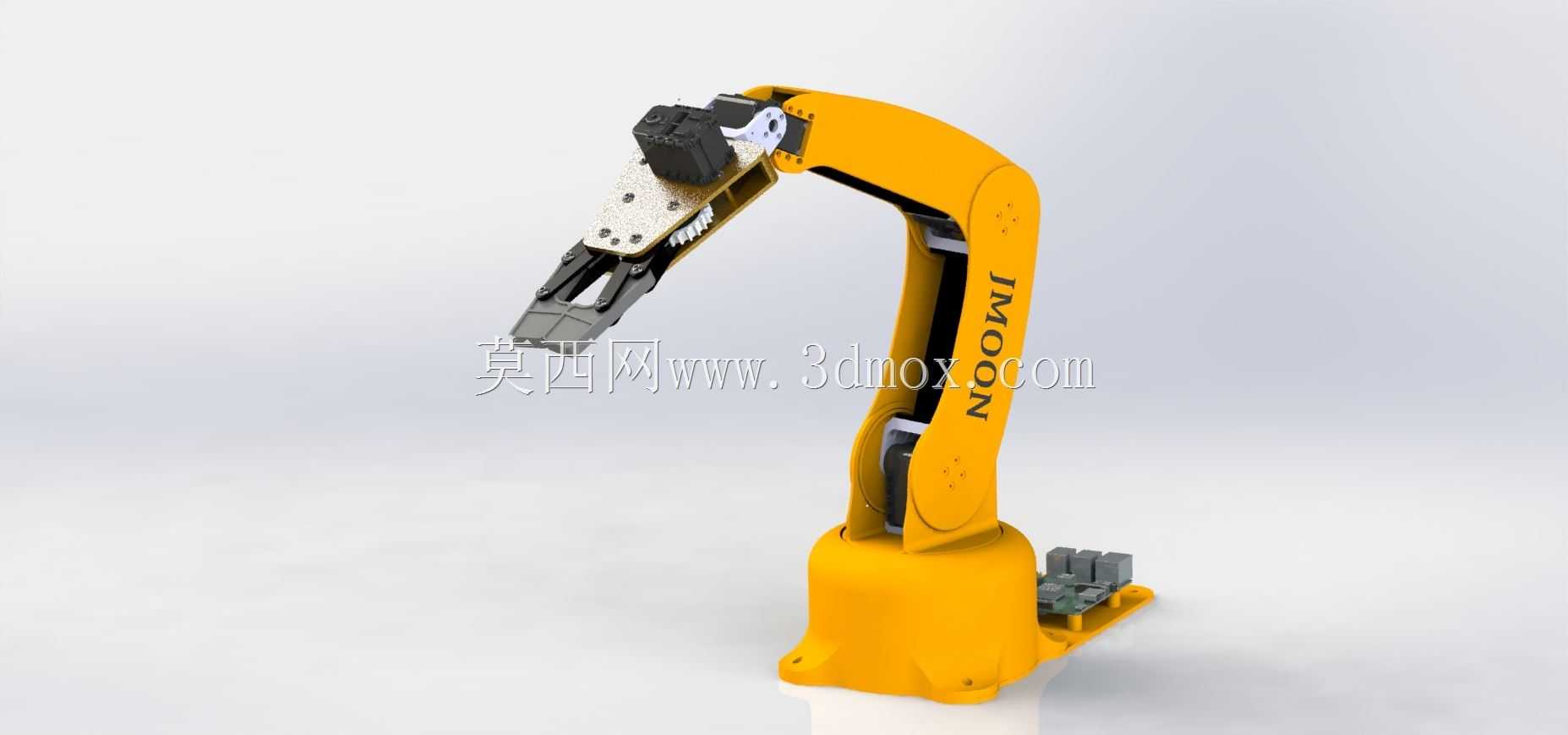

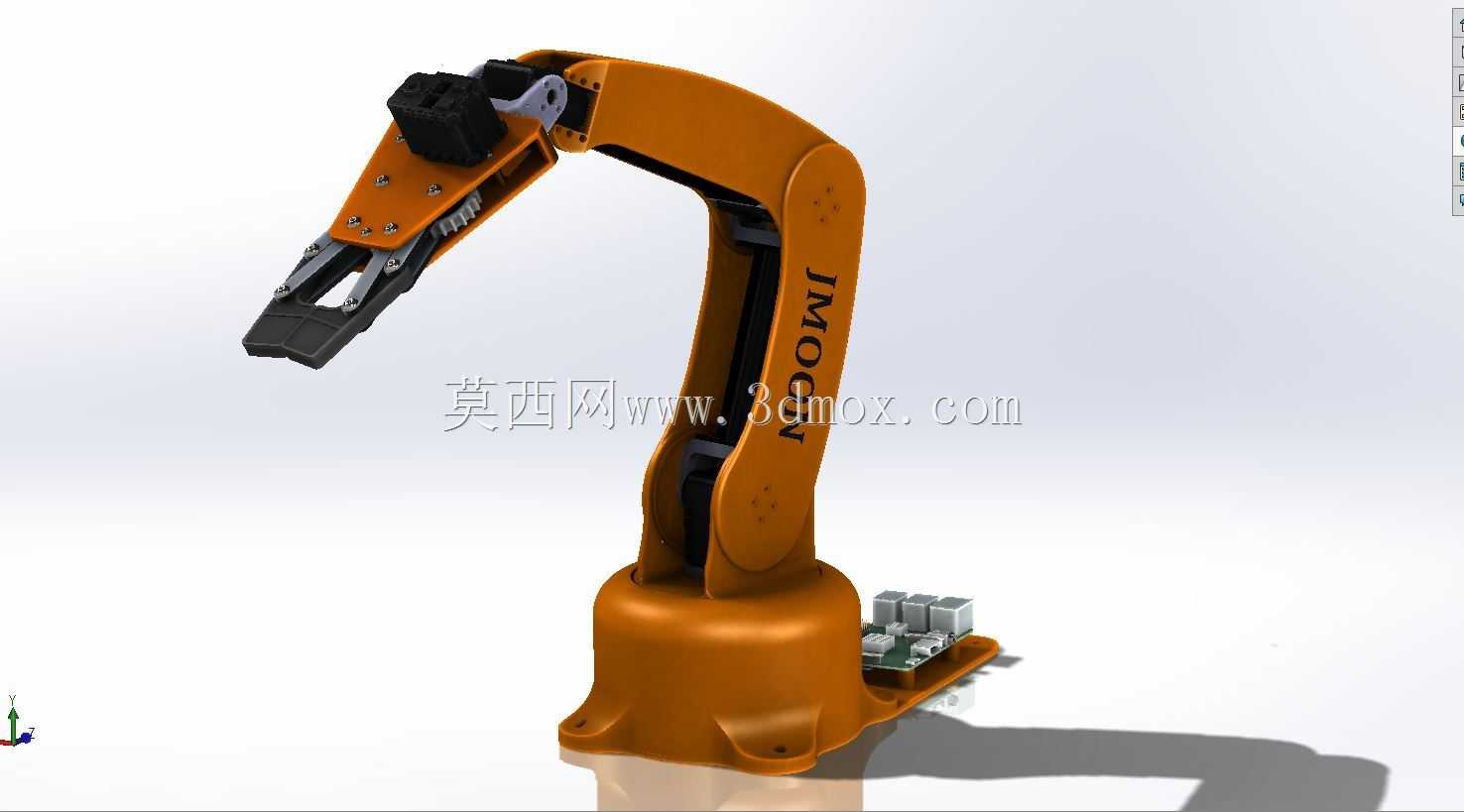

五轴联动小型伺服驱动机械臂结构设计

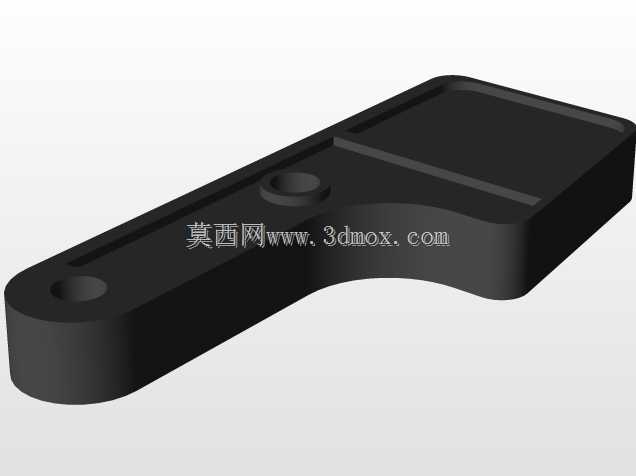

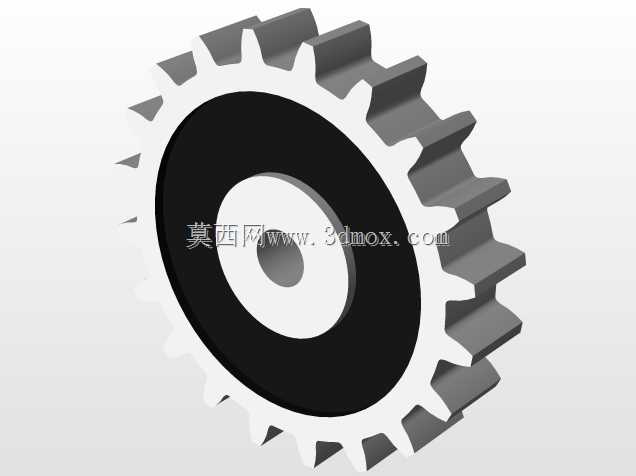

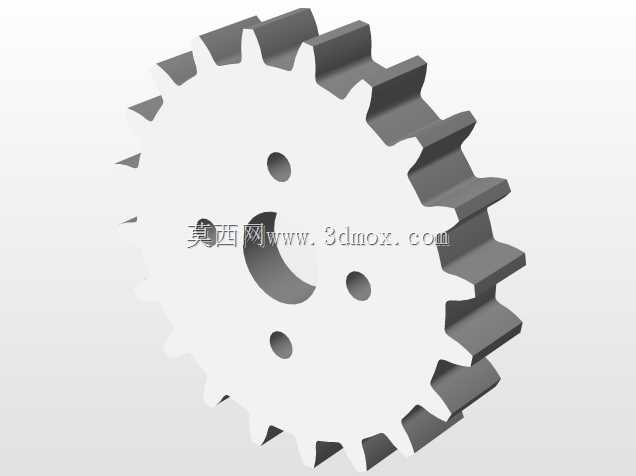

　　这款小型多关节操作臂的设计，最初瞄准的是桌面级轻载作业场景，在3C电子产线的小件分拣、实验室样本转运、教学实训平台搭建这类对安装空间要求严苛的工况里，传统重载工业臂的占地冗余问题十分突出，因此整个结构从一开始就围绕紧凑化、轻量化的核心目标推进。五个转动关节的排布没有照搬通用六轴臂的构型，而是结合轻载作业的动作需求做了自由度裁剪：底座回转关节承担水平方向的全周转向覆盖，大臂俯仰关节调整整体作业高度，小臂俯仰关节配合大臂完成平面内的位置 reach，腕部俯仰关节调整末端执行器的作业倾角，末端夹爪的开合自由度直接集成在腕部前端，省去了额外的传动转接结构，整套自由度组合刚好覆盖桌面作业范围内所有需要的位姿调整，没有冗余自由度带来的结构累赘。

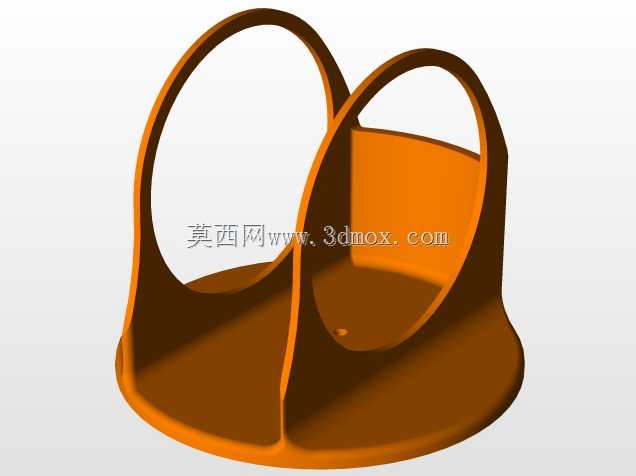

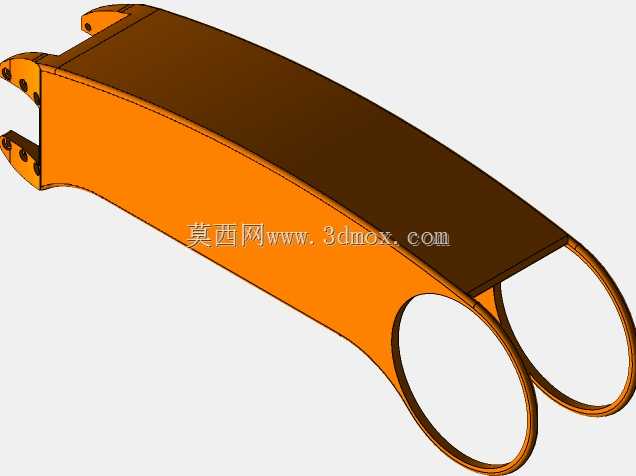

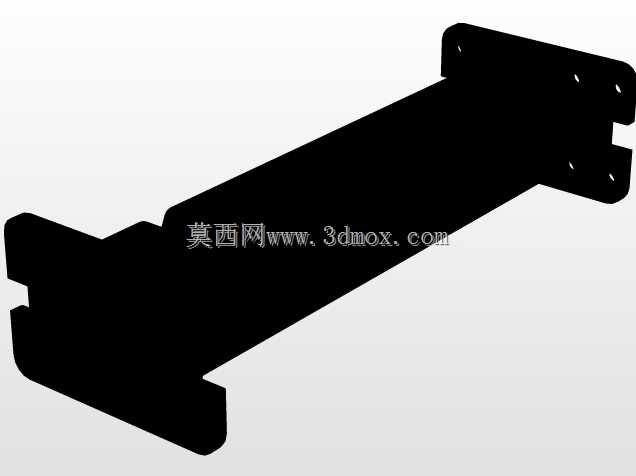

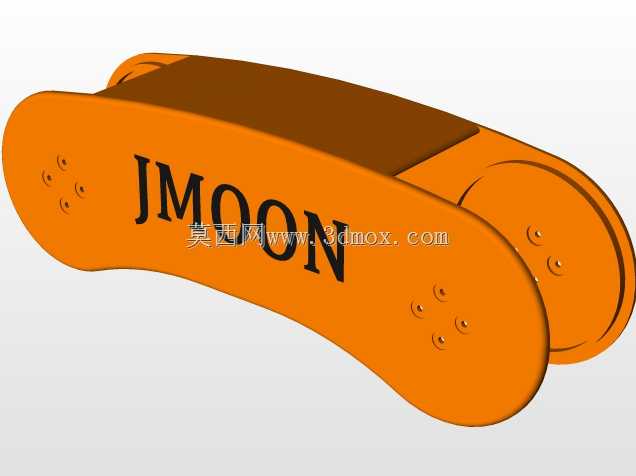

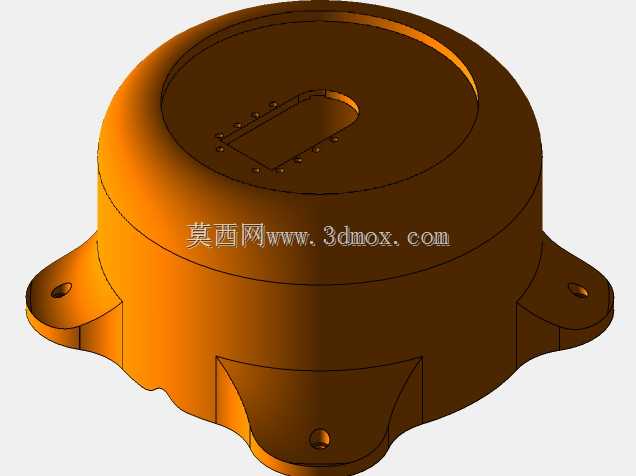

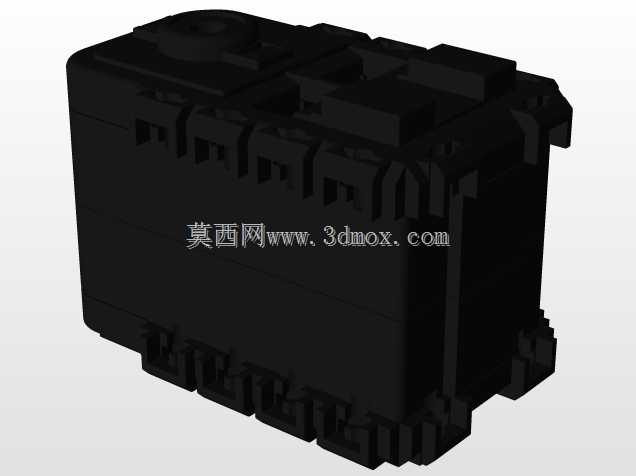

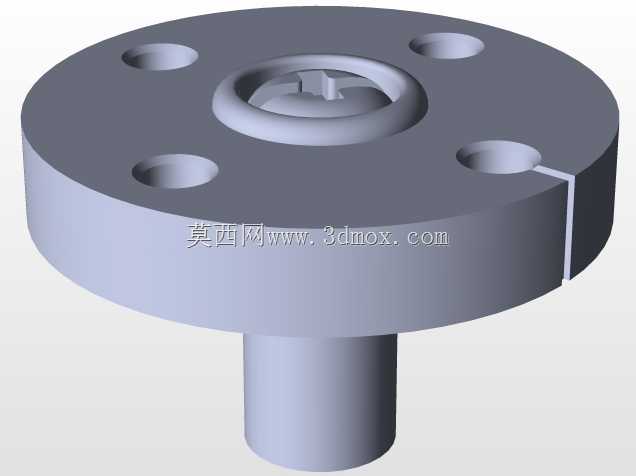

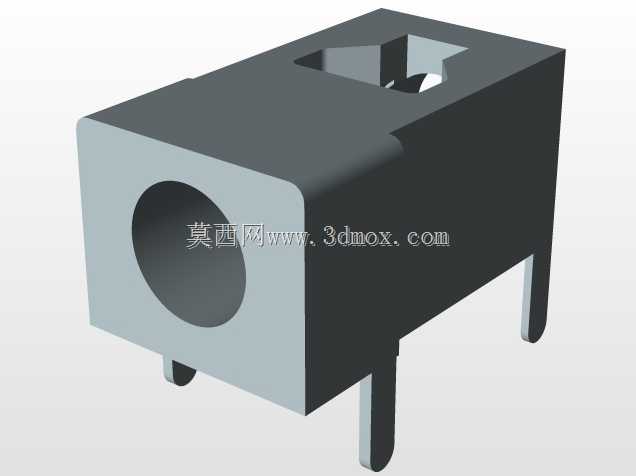

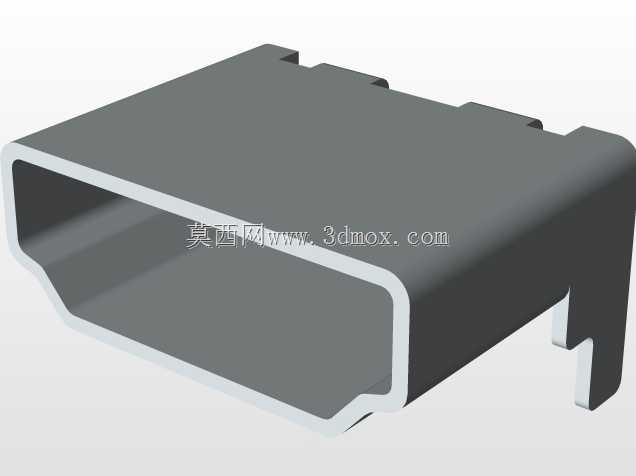

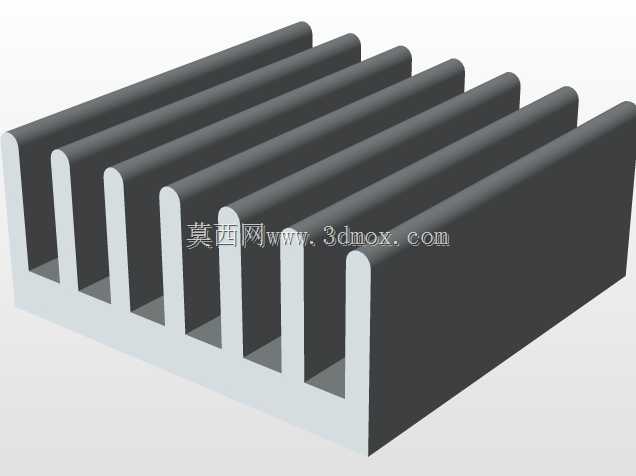

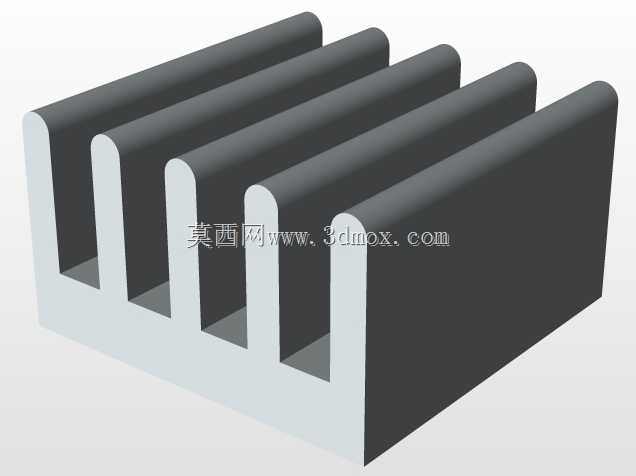

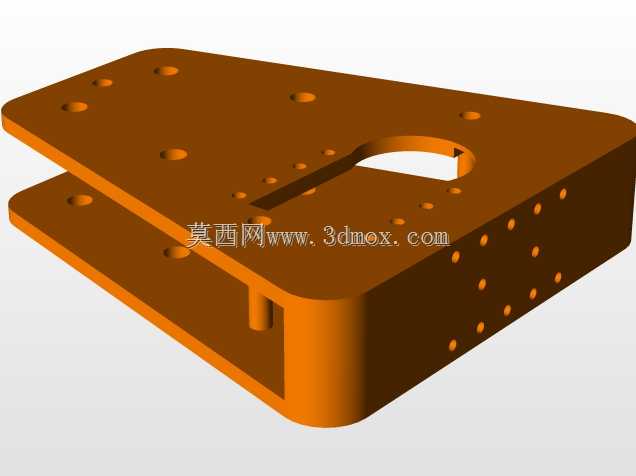

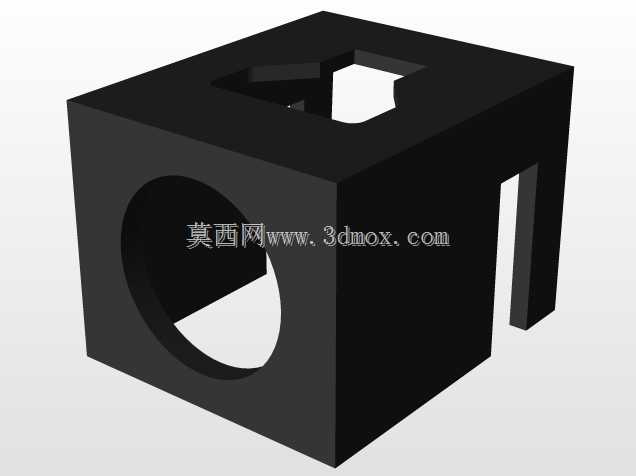

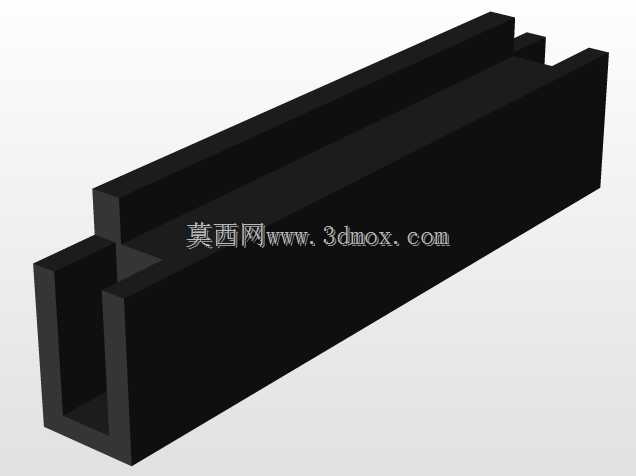

　　驱动层面全部采用AX-12系列伺服单元，每个关节的驱动、减速、位置反馈模块都集成在舵机本体内部，不需要额外布置外置的编码器线路与减速箱安装位，这也是整体结构能做小的核心原因之一。布线时所有关节的走线都从臂体内部的空腔穿过，大臂与小臂的铰接处特意做了弧形走线槽，避免关节俯仰过程中线缆被挤压磨损，同时也不会让外露线缆干扰末端作业动作。底座部分做了加宽的方形安装法兰，四个安装孔位的孔距按照桌面型材的通用槽距设计，既可以直接通过螺栓固定在铝型材工作台上，也可以搭配快换底板实现不同工位间的快速移位，底座内部预留了驱动控制板的安装空间，不需要额外外置控制盒，进一步压缩了整体安装占地。

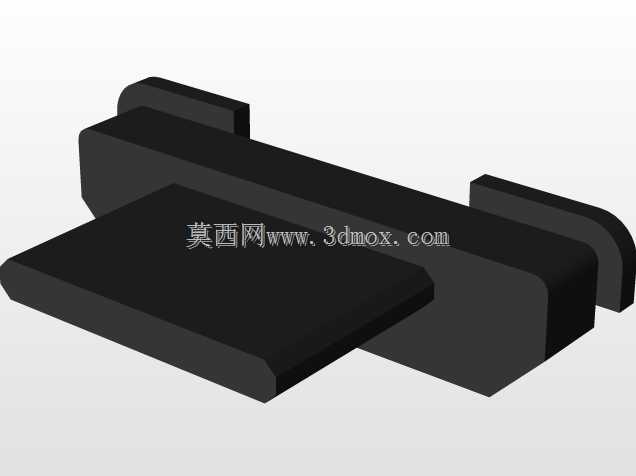

　　末端执行器采用平行夹爪构型，夹指的接触面做了防滑齿纹，针对不同形状的小件作业需求，夹指预留了快换安装孔，可以根据抓取对象更换V型块、平垫、软胶垫等不同的夹持端头，适配塑料件、金属小零件、试管类圆柱件等多种被抓取物的夹持需求。臂体的外壳采用工程塑料材质做包覆，内部的承力结构件采用铝合金加工，在保证关节连接刚度的前提下尽可能降低整体自重，满负载状态下整机重量控制在5kg以内，单人即可完成搬运与安装调试。

　　从作业边界来看，这款机械臂完全伸展后的最大作业半径为350mm，底座安装面到末端夹爪的最大垂直作业高度为420mm，最低可下探到安装面以下50mm的位置，刚好覆盖桌面上下的常规作业区间，每个关节的转动范围都做了机械限位设计，避免软件失控时臂体碰撞到周边设备，大臂俯仰的角度范围为-30°到90°，小臂俯仰范围为-60°到120°，腕部俯仰范围为-90°到90°，底座回转范围为0°到300°，预留的60°安全区刚好避开走线出口位置，防止回转过程中线缆被扯断。

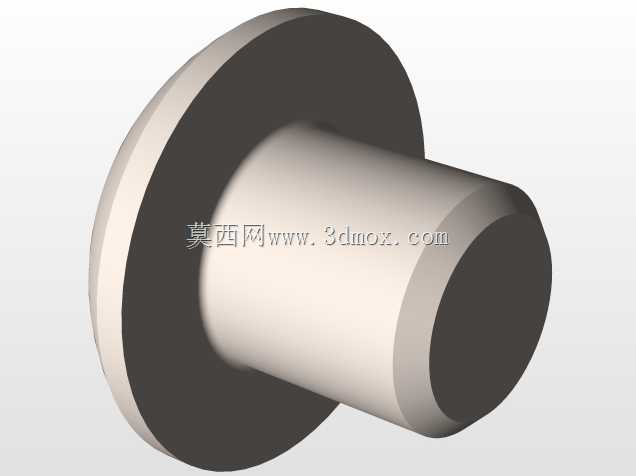

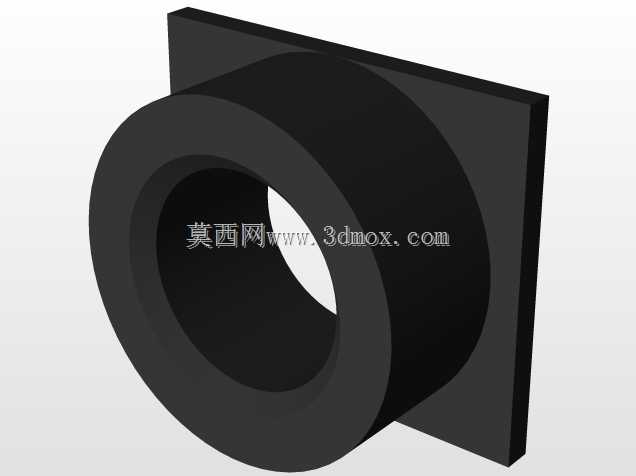

　　在实际应用场景中，这款机械臂可以搭配视觉模块完成小件的无序分拣，也可以固定在流水线旁完成简单的上下料动作，在教学场景中还可以作为机器人运动学教学的实操载体，学生可以直接通过调整关节参数直观理解正逆运动学的计算逻辑。结构设计时所有铰接孔的公差都按照H7/g6的间隙配合加工，关节处采用自润滑铜套作为转动支撑，不需要定期加注润滑脂，日常维护成本极低，每个关节的伺服输出轴都做了D型切面设计，与臂体连接件的D型孔直接配合，不需要额外的键连接或者顶丝固定，装配时的对位难度大幅降低，批量组装时的效率可以提升40%以上。夹爪的开合行程为30mm，最大夹持力可以通过伺服参数调整，范围在5N到20N之间，既不会因为夹持力过大夹坏薄壁塑料件，也不会因为力过小导致夹持物脱落，针对不同重量的被抓取物可以灵活调整参数，不需要更换机械结构。整个臂体的外观采用醒目的工业黄配色，和周边的桌面设备形成明显的视觉区分，避免作业过程中人员误碰，运动关节的缝隙处都做了圆弧过渡，没有尖锐的凸起棱角，即使人员误触也不会造成划伤，符合桌面级作业设备的安全设计要求。
