六自由度低成本可生产机械臂结构设计

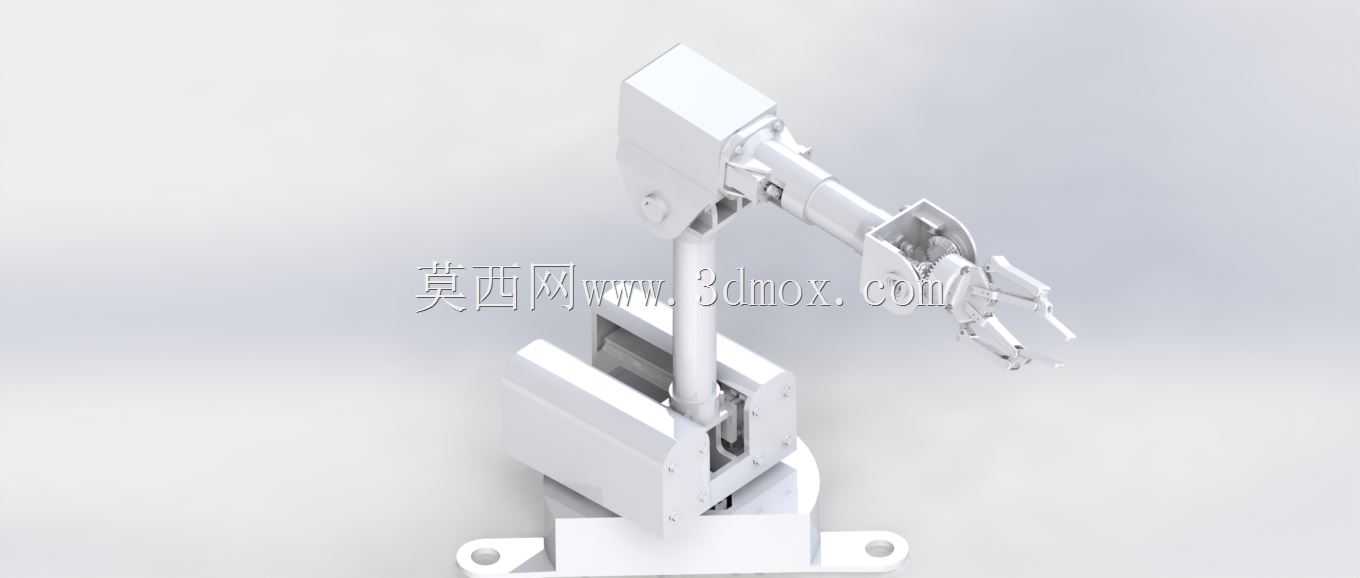

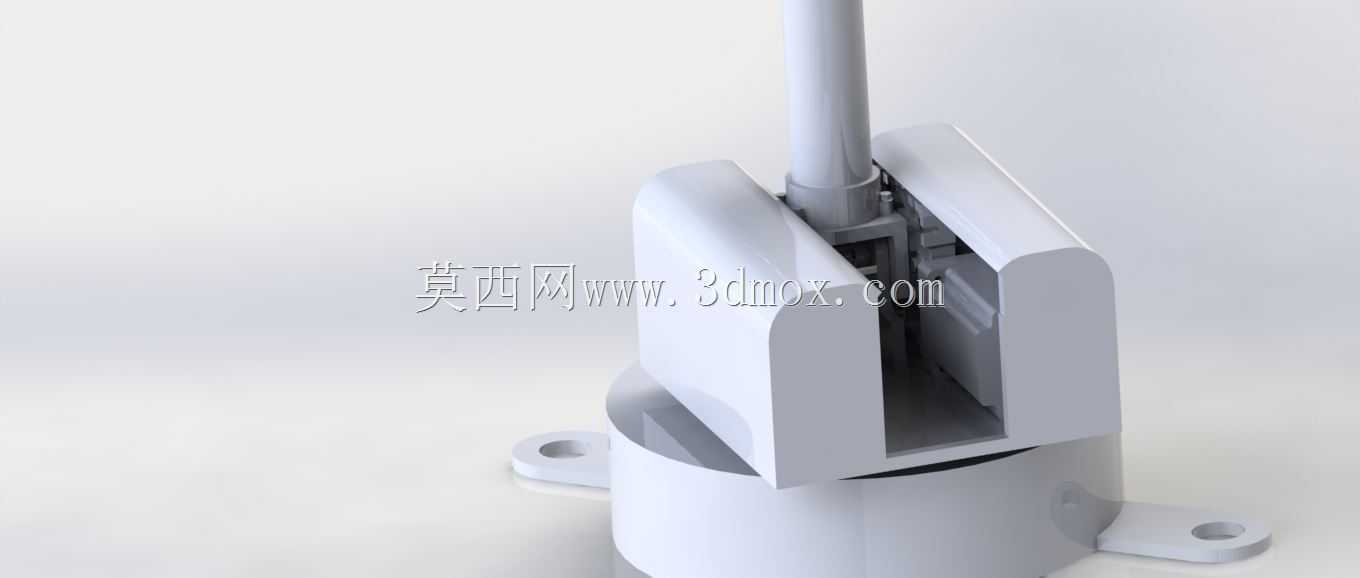

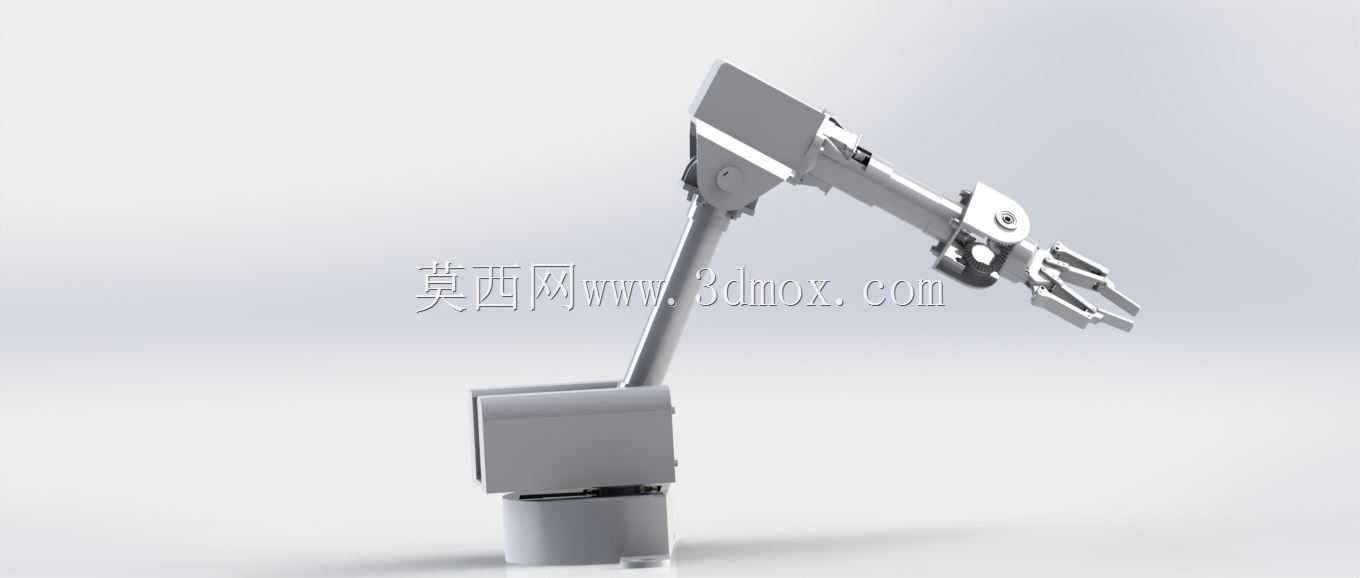

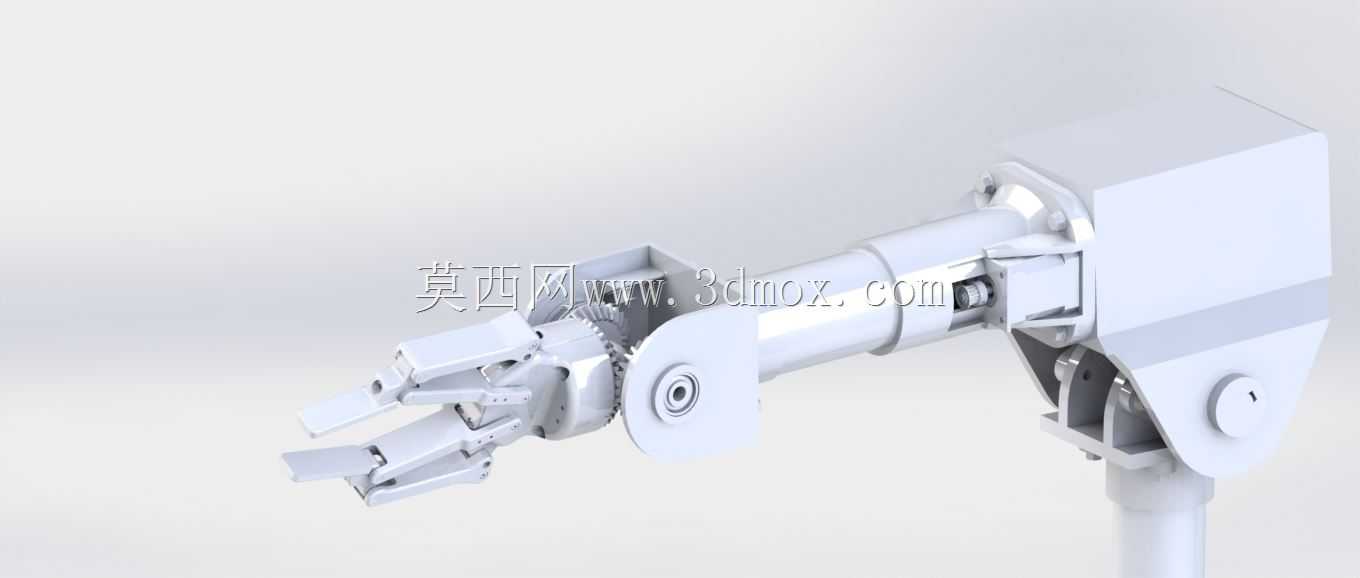

　　这款六自由度机械臂的结构设计，核心瞄准小型加工车间、教学实训场景、小微创业团队的轻量作业需求，没有追求重载工业级的冗余参数，所有结构件都围绕常规机加工可实现、常规标准件可采购的原则搭建，避免了很多概念设计里只能3D打印验证、无法批量落地的问题。从作业覆盖范围来看，这款机械臂的水平作业半径控制在600mm区间，垂直升降行程覆盖底座安装面以上150mm到700mm的范围，安装底座预留了标准的螺栓孔位，可直接固定在常规铝型材工作台、钢制工装台面上，不需要额外定制转接安装板，安装边界预留了足够的走线空间，关节处的线缆走内部腔体，不会出现作业过程中线缆剐蹭周边工装的问题。末端夹持器采用平行夹爪结构，开合行程适配0到80mm的工件夹持需求，

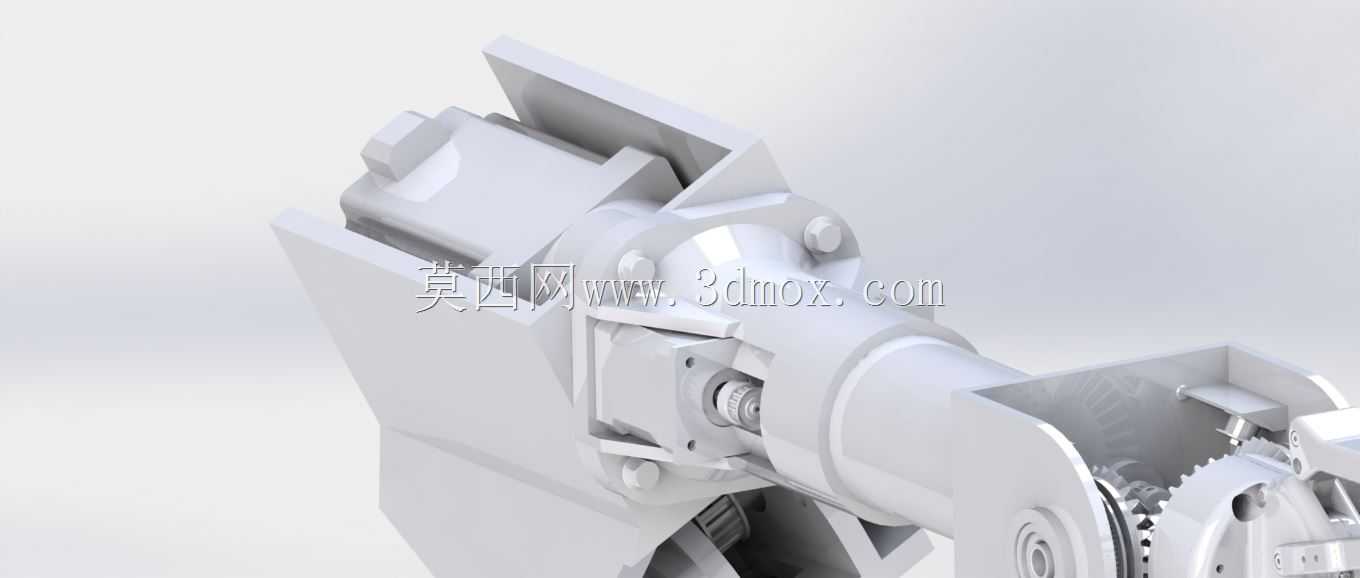

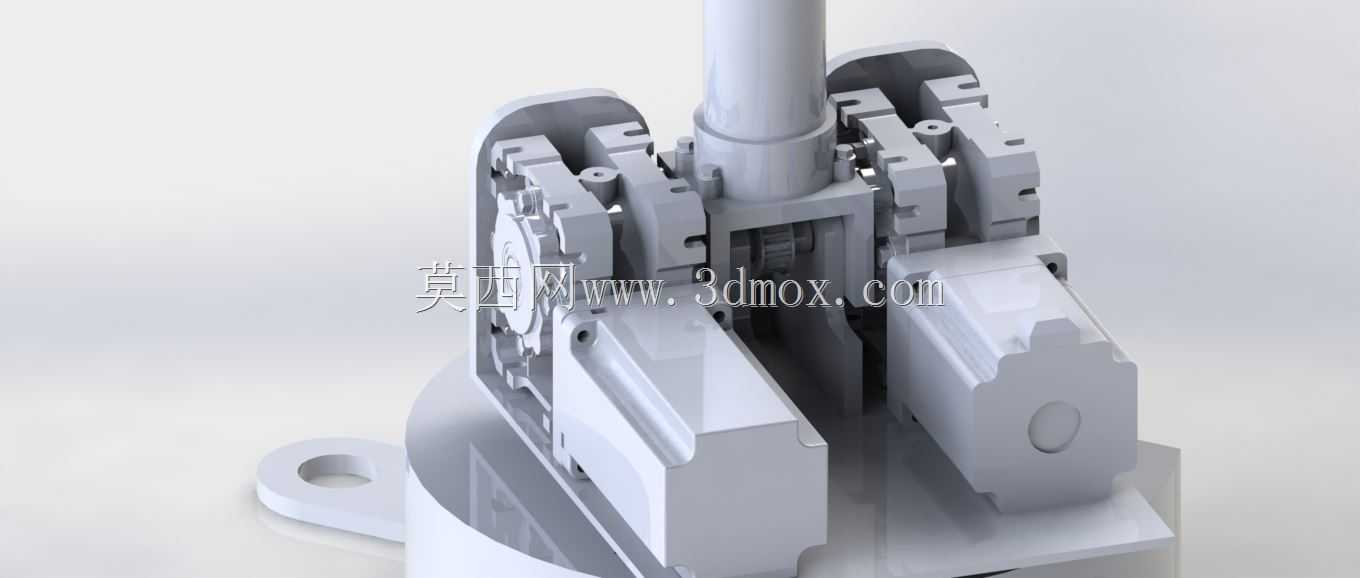

　　可兼容小型零件上下料、教学演示码垛、简单喷涂点位作业、实验室试剂搬运等多种场景，夹爪安装位预留了标准的接口，可快速替换吸盘、焊枪夹具、画笔头等不同末端执行件，不需要改动臂体的主体结构。设计过程中优先平衡了结构刚性和自重控制，大臂、小臂的主体结构采用板材折弯加筋的结构形式，没有使用复杂的铸造壳体，既保证了1kg额定负载下的末端形变控制在0.3mm以内，又把整臂自重控制在12kg以内，单人即可完成搬运和安装调试。关节传动部分，腰座旋转关节采用谐波减速器配套交叉滚子轴承的结构，可承受作业过程中的倾覆力矩，避免长时间运行后出现关节晃动的问题；大臂俯仰、小臂俯仰关节采用同步带加行星减速器的传动方案，既保证了传动精度，

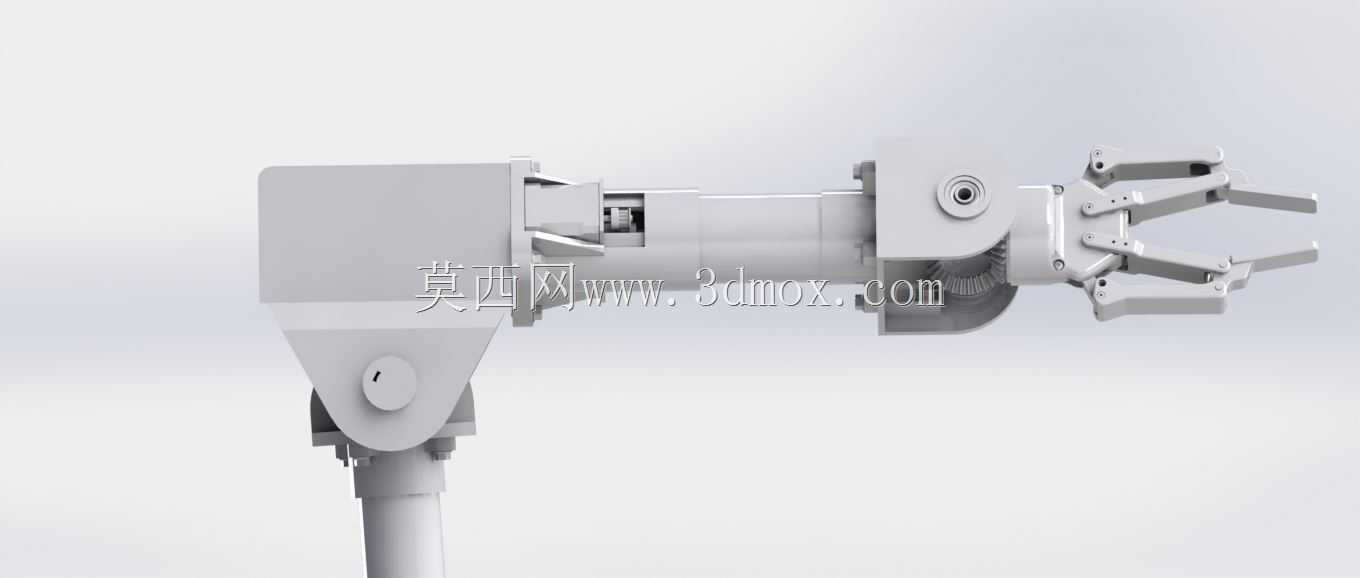

　　又把关节的维护难度降到最低，常规设备维护人员即可完成皮带张紧、润滑等日常保养操作；末端三个旋转关节采用紧凑的同轴传动布局，把驱动电机尽量往臂体根部布置，降低小臂末端的运动惯量，提升点位运动的响应速度。结构细节上，所有关节的限位位置都预留了硬限位块安装位和传感器触发片，可配套常规的光电限位开关实现软、硬双重限位，避免调试过程中出现关节超程撞坏结构的问题；所有外露的连接螺丝都采用内六角圆柱头螺钉，沉头孔设计保证臂体外表面没有突出的螺丝头，减少作业过程中勾挂线缆、剐蹭工件的风险；臂体内部预留了直径20mm的走线通道，可容纳动力线、编码器线、末端执行器的气管和信号线，所有线缆过孔位置都做了圆角倒边处理，避免长时间运动磨损线缆外皮。

　　针对小型企业的生产条件，所有结构件的加工公差都按常规机加工的经济精度设定，板材件的折弯公差控制在0.1mm每米，机加工件的形位公差按IT7级设定，不需要高精度的五轴加工设备，普通的数控铣床、折弯机、钻床即可完成所有零件的加工，标准件全部采用市面通用的螺丝、轴承、同步轮、紧固件，不需要定制特殊规格的配件，大幅降低了批量生产的采购和加工成本。实际应用中，这款机械臂可配套小型数控车床完成零件的上下料作业，替代人工完成重复性的取放料动作，也可部署在职业院校的工业机器人实训台，完成轨迹编程、点位调试、IO通讯等教学实训内容，还可搭配视觉传感器完成简单的分拣、扫码作业，适配多品种小批量的柔性生产需求，不需要对现有生产线做大规模改造即可快速部署。
