喷气式公务机外观结构三维设计作品

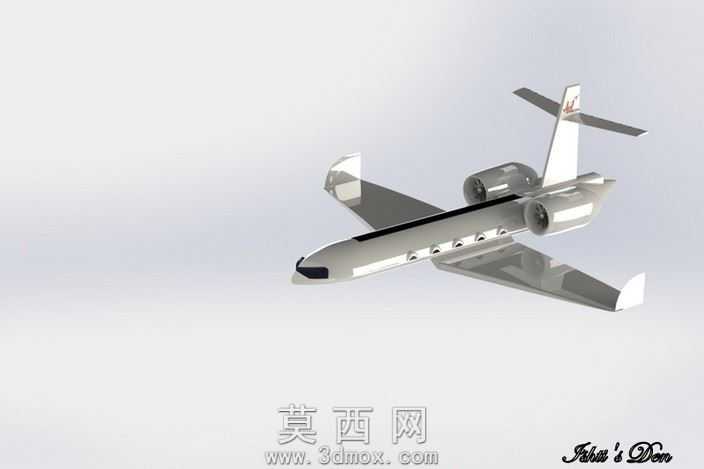

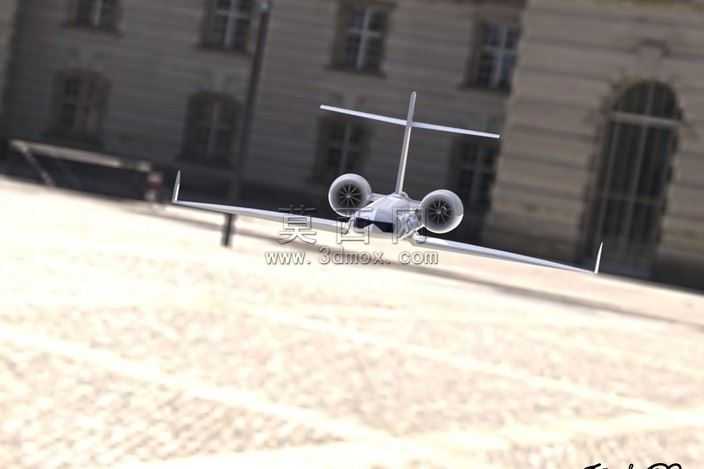

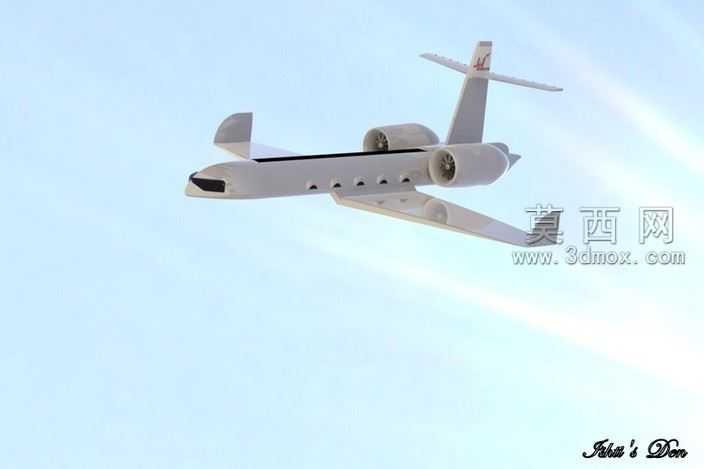

本作品为喷气式公务机的三维数字化设计成果，建模阶段以真实公务机的气动外形逻辑为核心依据，首先通过基准面搭建完成机身整体轮廓的草图绘制，采用放样命令生成流畅的纺锤形机身主体，针对机头雷达罩区域做了曲面曲率连续处理，保证机头部分的圆弧过渡自然，符合高速飞行的减阻设计逻辑。机身侧面的舷窗部分采用阵列特征完成等距排布，每个舷窗都做了内凹的窗框结构与透明窗体的分层设计，机身腰线位置的装饰条采用曲面分割后单独赋色的方式实现，还原真实公务机的外观涂装细节。机翼部分采用翼型截面草图拉伸后做曲面修剪，生成带有上反角的主机翼结构，翼尖处设计了融合式小翼结构，通过曲面圆角处理保证翼身衔接处的过渡顺滑，避免出现生硬的棱角转折。尾翼部分包含垂直尾翼与水平尾翼两个结构，垂尾上的标识图案采用贴图映射的方式贴合在尾翼曲面之上，水平尾翼同样做了翼型曲面处理，与垂尾的衔接位置做了布尔合并后的圆角优化，保证整体结构的一体性。动力系统部分为两台后置挂载的涡轮风扇发动机，发动机舱采用旋转命令生成基础筒体，进气口与尾喷口位置做了收缩扩张的曲面调整，发动机短舱与机身、机翼的连接挂架做了独立建模，通过布尔运算完成与主体结构的装配衔接，还原发动机后置布局的公务机典型结构特征。渲染阶段采用哑光金属材质模拟机身蒙皮的金属质感，舷窗部分赋予高透玻璃材质并添加轻微的反射效果，发动机舱采用耐高温的哑光合金材质，尾翼标识部分采用对应色彩的哑光涂层材质，场景中添加了柔和的环境光与定向补光，突出机身曲面的光影过渡效果，整体渲染效果清晰展现了公务机的外观结构与设计细节。建模过程中对整机的质量、体积、表面积等物理参数做了预设赋值，可直接用于后续的气动仿真初步验证、外观展示或者3D打印等应用场景，模型的特征树结构清晰，每个部件都做了独立的分组管理，方便后续对局部结构进行调整修改，无论是调整机身长度、机翼角度还是更换发动机布局，都可以通过编辑对应特征快速完成修改，具备较好的可编辑性与拓展性。
