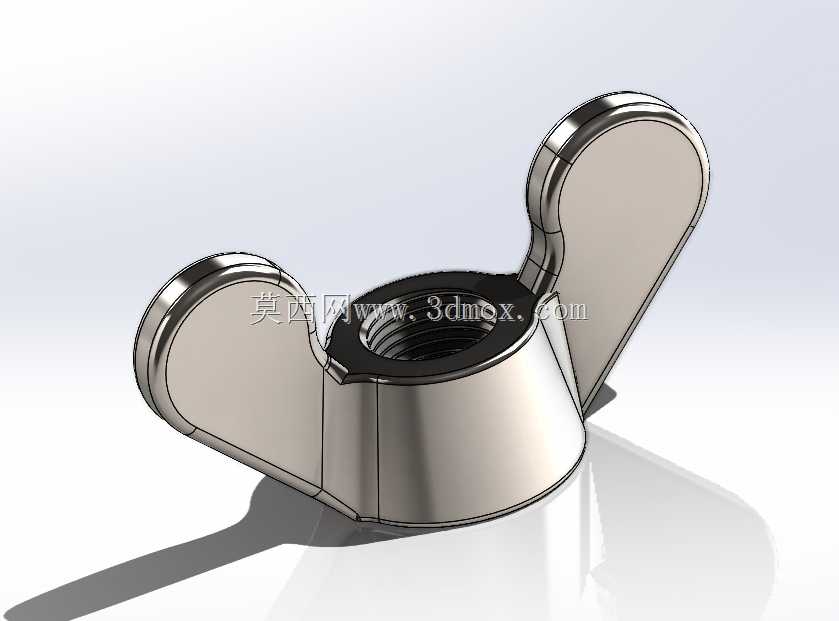

M10规格蝶形翼形紧固螺母结构设计

　　日常设备运维、工装夹具调试、小型机电装配场景里，经常会遇到需要频繁拆装、且无法借助扳手等工具完成紧固的连接点位，这时候翼形螺母的结构优势就会完全凸显出来。这款M10规格的翼形螺母，核心设计逻辑就是完全取消对外部紧固工具的依赖，操作人员仅靠手指捏住两侧对称的翼片施加扭矩，就能完成螺纹副的锁紧与松脱动作，在需要快速开合的检修盖板、临时定位的工装挡块、经常需要调整位置的设备附件安装场景中，这类紧固件的使用频率远高于普通六角螺母。从结构设计细节来看，这款螺母的主体螺纹段采用标准M10粗牙螺纹设计，螺纹公差带适配常规6g级外螺纹螺栓，能和市面通用的M10全螺纹螺杆、六角头螺栓实现无卡顿旋合，螺纹段的有效啮合长度经过校核，在常规8.

　　8级螺栓配套使用时，能承受不低于12kN的轴向静拉力，满足多数轻型设备的连接强度要求。两侧翼片的造型做了圆弧过渡处理，没有尖锐的棱角，一方面是避免手动拧紧时划伤操作人员的手部，另一方面翼片的力臂长度经过反复测算，成年人手指发力时，无需借助加力杆就能达到M10螺纹连接所需的推荐预紧力矩，不会因为力臂过短导致拧紧力矩不足，也不会因为力臂过长导致过度拧紧造成螺纹滑牙。很多初次接触这类紧固件的设计人员容易忽略翼片与主体衔接位置的应力集中问题，这款模型在翼片和螺母主体的连接位置做了大圆角过渡结构，避免拧紧过程中翼片根部因为应力集中出现断裂，尤其是在一些需要频繁松紧的使用场景，反复施加扭矩时，圆角过渡结构能大幅提升零件的疲劳寿命，

　　不会出现用几次就翼片断裂的情况。从安装边界尺寸来看，这款螺母的主体外径略大于普通M10六角螺母的对边尺寸，两侧翼片展开后的总宽度控制在45mm以内，安装时需要预留的操作空间比普通六角螺母更小，不需要预留扳手的转动空间，只要能容纳手指捏住翼片的空间就能完成操作，在一些结构紧凑、工具无法伸入的设备内腔位置，这种结构的适配性更强。螺母的底部支撑面做了平整化处理，和被连接件接触时不会出现压痕不均的情况，配套平垫使用时能保证压紧力均匀分布，避免被连接件的表面因为局部压强过大出现凹陷。在实际选型应用中，这类翼形螺母不适合用在有强振动、大冲击载荷的重载连接点位，因为手动拧紧的预紧力有限，振动工况下容易出现松脱，更适合用在静态或者低振动、

　　需要频繁拆装调整的轻载连接场景，比如小型试验台的夹具固定、电气柜的门板快拆、户外小型设备的检修盖紧固、民用家具的可调部件锁紧等场景。建模过程中，螺纹部分采用标准牙型轮廓扫描生成，和实际加工的螺纹牙型完全一致，翼片的曲面造型做了拔模斜度处理，不管是采用冷镦工艺批量生产，还是采用3D打印做单件样件验证，都能顺利脱模，不需要额外做结构调整。翼片的厚度从根部到端部做了渐变减薄设计，既保证了根部的结构强度，又减轻了零件的整体重量，同时端部的薄型设计更方便手指捏持发力，不会因为翼片过厚导致捏持时打滑。很多非标设备设计人员在做快拆结构时，会优先选用这类标准翼形螺母，不需要额外设计快拆把手结构，直接采购标准件就能实现快速拆装的功能，能大幅缩短设备的设计和装配周期，降低非标零件的加工成本。在做三维装配验证时，可以直接将这个螺母模型导入装配体，和配套的螺栓、被连接件做干涉检查，提前确认安装空间是否足够，翼片转动时会不会和周边的其他零件产生碰撞，避免实际装配时才发现操作空间不足的问题。和普通的滚花高头螺母相比，翼形螺母的拧紧力矩更大，操作时的手感更好，尤其是需要戴劳保手套操作的车间场景，翼形结构的捏持稳定性远高于滚花结构，不会因为手套打滑导致拧不紧的情况。
