摄影器材配套15mm管径杆夹结构

　　这款杆夹主要面向影视拍摄器材的外设挂载场景设计，是15mm管径导管支撑系统里的核心连接构件，日常使用中多搭配摄像套件的导轨杆完成监视器、补光灯、麦克风、跟焦器等外接附件的位置固定与角度调整，在单兵拍摄、小型工作室机位搭建、电商产品摄制等场景里都有极高的出镜率，能有效减少外设堆叠带来的机位晃动问题，帮助使用者快速梳理器材走线与挂载布局。从功能特性上看，该构件采用单侧开口抱合的夹持逻辑，主体承力部分做了加厚的块状结构设计，避免大重量附件挂载时出现夹持形变、滑移的问题，开口侧预留的锁紧结构空间可适配标准的手拧螺丝锁紧方案，无需额外工具就能完成管径的抱紧与松脱操作，调整位置时单手即可完成位移与锁止，适配拍摄过程中快速调整附件位置的实际需求。

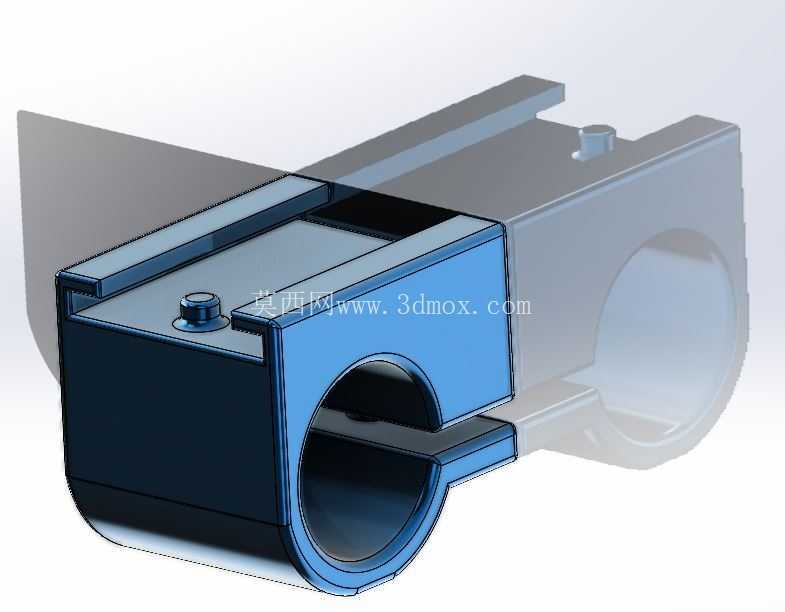

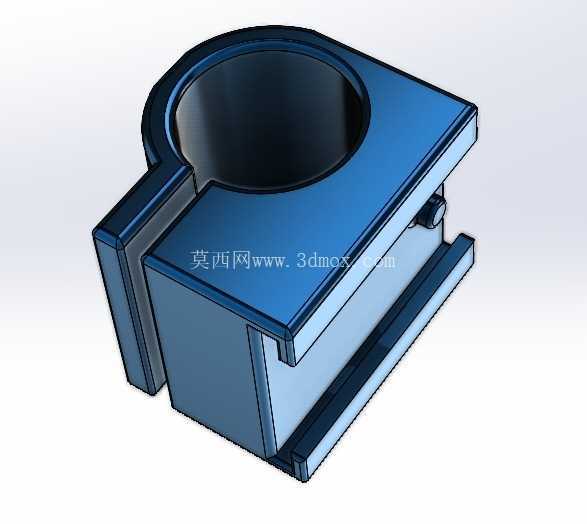

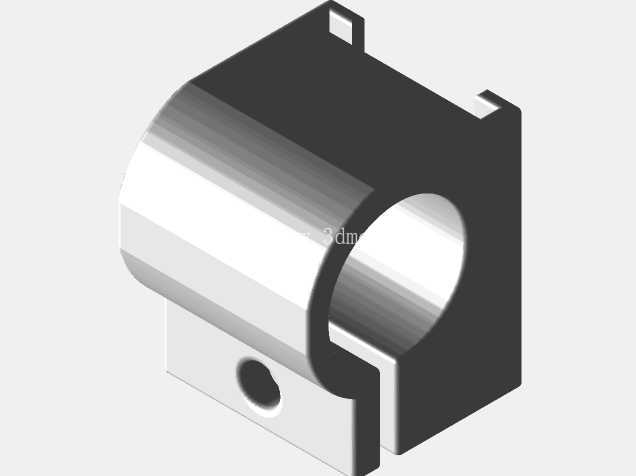

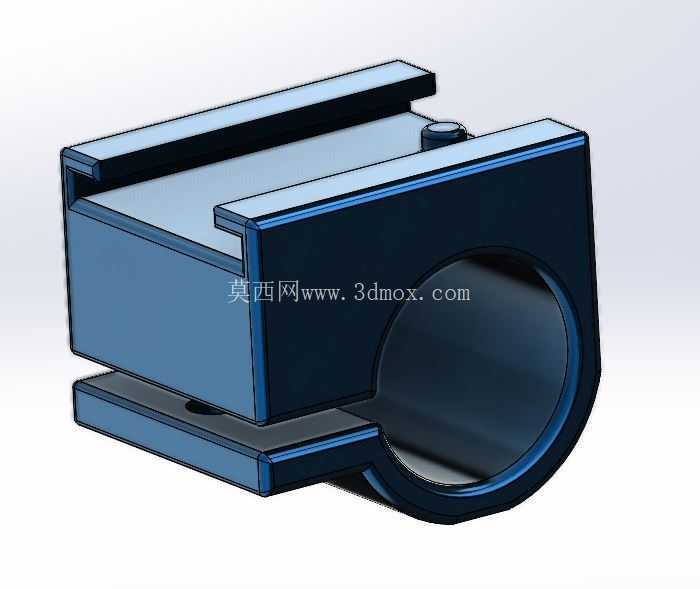

　　夹体底部设计有平行的滑槽卡接结构，可直接卡入标准宽度的摄像导轨板，不需要额外的转接块就能完成自身在导轨上的固定，滑槽的配合间隙控制在0.1mm以内，既保证滑动时的顺畅度，又不会出现卡滞或者旷量过大导致的偏移问题。设计过程中优先考虑了夹持的可靠性与使用的便捷性，主体的环形夹持孔做了同轴度公差约束，抱紧15mm标准导管时整个接触面的贴合率能达到85%以上，相比点接触式的夹持结构，受力分布更均匀，长期使用也不会在导管表面留下压痕，不会影响导管上其他配件的滑动顺畅度。夹体的边角位置全部做了R2以上的圆角处理，避免拍摄过程中快速调整器材时锐边划伤操作人员或者刮蹭线材，外露的结构面没有多余的凸起，不会和相邻挂载的附件产生结构干涉。

　　从安装边界来看，该杆夹适配的导管外径公差范围在14.9mm-15.1mm之间，兼容市面上绝大多数标准15mm摄影导管，不管是铝合金材质的硬质导管还是碳纤维材质的轻质导管都能稳定抱紧，锁紧后可承受不超过3kg的垂直挂载重量，满足常规小型补光灯、无线监视器、轻量化麦克风的挂载需求。夹体自身的轴向厚度控制在合理区间，安装后不会占用过多导轨上的轴向空间，给其他附件预留足够的安装位置，底部滑槽的卡接深度经过反复验证，即使在导轨竖直布置的场景下，锁紧后也不会出现夹体滑脱的问题。

　　实际使用中，这类杆夹往往会成对或者多个组合使用，分别承担不同方向的附件挂载功能，设计时也考虑了组合使用的兼容性，夹体侧面的平面度控制在0.05mm以内，多个杆夹并排安装时可以紧密贴合，不会出现缝隙导致的安装错位。夹体顶部的平面预留了附件安装的螺孔位置基准，使用者可以根据自身需求拓展安装冷靴座、1/4英寸螺孔转接件等结构，进一步拓展挂载能力，整个结构没有多余的冗余设计，在保证结构强度的前提下尽可能控制自身重量，减少整套摄像支撑系统的负重，降低长时间手持拍摄时的操作人员负担。针对拍摄场景中可能遇到的温差变化，结构设计时预留了足够的形变余量，即使在低温户外或者高温演播室环境下，夹持孔的尺寸变化也在可控范围内，不会出现冷缩锁死无法调整、热胀夹持力不足打滑的问题，夹持面没有做过于光滑的镜面处理，保留了细微的粗糙纹理来增加接触摩擦力，不需要过大的锁紧力矩就能提供足够的夹持力，避免过度锁紧导致导管变形或者夹体自身的螺纹滑牙。
