夹紧式梅花弹性挠性联轴器结构设计

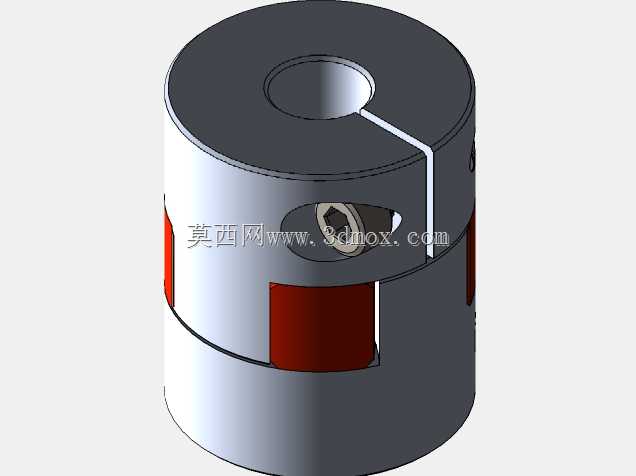

　　在伺服传动、步进电机输出端、小型输送辊道驱动、精密检测设备进给轴这类对传动同轴度误差容忍度有要求的场景里，挠性联轴器是轴系连接里绕不开的核心部件，这款夹紧式梅花结构的挠性联轴器，就是针对中小扭矩精密传动场景做的结构优化设计。很多现场安装的场景里，主动轴和从动轴很难做到绝对的理论同轴，加工误差、安装找平偏差、运行过程中的轴承游隙变化、负载带来的机架微变形，都会让两轴之间出现径向偏移、角向偏斜甚至轴向窜动，如果用刚性联轴器硬连，轻则加剧轴承磨损、增大传动噪音，重则直接出现轴断裂、键槽崩裂的故障，这款联轴器中间的红色弹性梅花垫，就是专门用来补偿这些安装与运行偏差的，弹性体的变形量可以吸收0.2mm以内的径向错位、1度以内的角向偏斜，同时还能缓冲传动过程中的冲击振动，尤其是在电机频繁正反转、启动扭矩波动大的工况下，弹性垫可以卸掉大部分瞬时冲击载荷，避免硬接触带来的金属疲劳损伤。

　　从结构设计逻辑来看，这款联轴器采用的是分体夹紧式的轴毂结构，两个金属半体分别对应主动轴和从动轴的安装端，每个半体上都开了贯通的夹紧缝，搭配侧面的内六角锁紧螺钉，安装的时候不需要加热轴毂、也不需要额外做轴端挡圈定位，只要把轴插入对应的轴孔，拧紧夹紧螺钉就能靠金属抱紧的摩擦力实现轴和毂的无间隙连接，相比传统的键连接方式，这种夹紧结构不会因为键槽配合间隙产生传动回差，非常适合用在需要正反转定位精度的传动场景，比如3D打印设备的进给轴、小型包装机械的拉膜辊驱动、视觉检测设备的转盘传动，这些场景对传动空程的要求很高，键连接的间隙很容易带来定位误差，夹紧式的无键连接刚好能解决这个问题。中间的梅花弹性体是卡在两个半体的凸爪之间的，每个凸爪和弹性垫的接触弧面都做了倒角过渡，避免应力集中在棱角位置导致弹性垫过早磨损，弹性垫的材质选用的是聚氨酯材质，相比橡胶材质的弹性体，聚氨酯的耐磨性更好、抗蠕变性能更强，长期受挤压也不容易出现永久变形，能更长时间保持补偿精度，同时聚氨酯的阻尼特性刚好可以吸收传动过程中的高频振动，降低整个轴系的运行噪音。

　　在安装边界的设计上，这款联轴器的整体外形是圆柱式结构，外径和长度的比例控制在1:1.2左右，属于短粗型的结构设计，这种结构的转动惯量更低，在高速传动的时候不会因为自身惯量带来额外的负载，适合最高转速在8000rpm以内的中小扭矩传动场景。轴孔的设计预留了不同的孔径适配范围，夹紧缝的宽度控制在1.5mm，既保证了夹紧的时候有足够的收缩量抱紧不同公差的轴径，又不会因为缝太宽导致半体的结构强度下降。侧面的锁紧螺钉选用的是内六角圆柱头螺钉，螺钉的沉孔深度刚好和螺钉头长度匹配，安装之后螺钉头不会突出联轴器的外圆面，避免高速旋转的时候产生风阻和安全隐患。两个半体的凸爪在装配之后和弹性垫之间预留了0.1mm的预压量，既不会因为间隙产生传动冲击，又不会因为预压量太大导致弹性垫被过度挤压提前老化。

　　实际选型的时候需要注意，这种联轴器的扭矩传递是靠金属凸爪挤压弹性垫实现的，不能用在超大扭矩的重载传动场景，比如大功率输送机的主驱动、破碎机的转子连接这类场景就不适用，它的最佳适配场景是额定扭矩在50N·m以内的精密传动，安装的时候要注意两轴的偏移量不要超过弹性垫的最大补偿范围，虽然联轴器本身有偏差补偿能力，但过大的偏移量还是会加速弹性垫的磨损，缩短使用寿命。另外夹紧螺钉的拧紧力矩要符合设计要求，力矩太小会导致抱轴力不足出现打滑，力矩太大则会导致轴毂的夹紧缝处出现应力开裂，尤其是铝合金材质的半体，更要控制拧紧力矩在合理区间。日常维护的时候只需要定期检查弹性垫的磨损情况，如果发现弹性垫出现裂纹、压溃变形的情况，及时更换同规格的弹性垫即可，不需要更换整个联轴器，维护成本很低。
