铝型材组装用钣金连接数控加工零件

　　在工业铝型材搭建的各类设备机架、防护围挡、工作台框架场景中，这类钣金连接零件是型材拼接环节不可或缺的结构件，区别于标准的角码、螺栓连接件，该零件针对特定的型材端面拼接、封边与功能接口集成需求做了定制化结构设计，能够在完成型材框架端部封盖的同时，预留出设备走线、外接功能模块的安装位，减少框架组装时额外的开孔、焊接工序，提升整机组装的效率。从结构设计逻辑来看，该零件采用折弯钣金工艺成型，主体为适配铝型材端面尺寸的槽型包覆结构，折弯边的翻边弧度做了圆角处理，既可以避免安装时锐边划伤操作人员，也能让零件与铝型材外壁贴合更紧密，消除拼接处的突兀缝隙，提升框架整体的外观一致性。

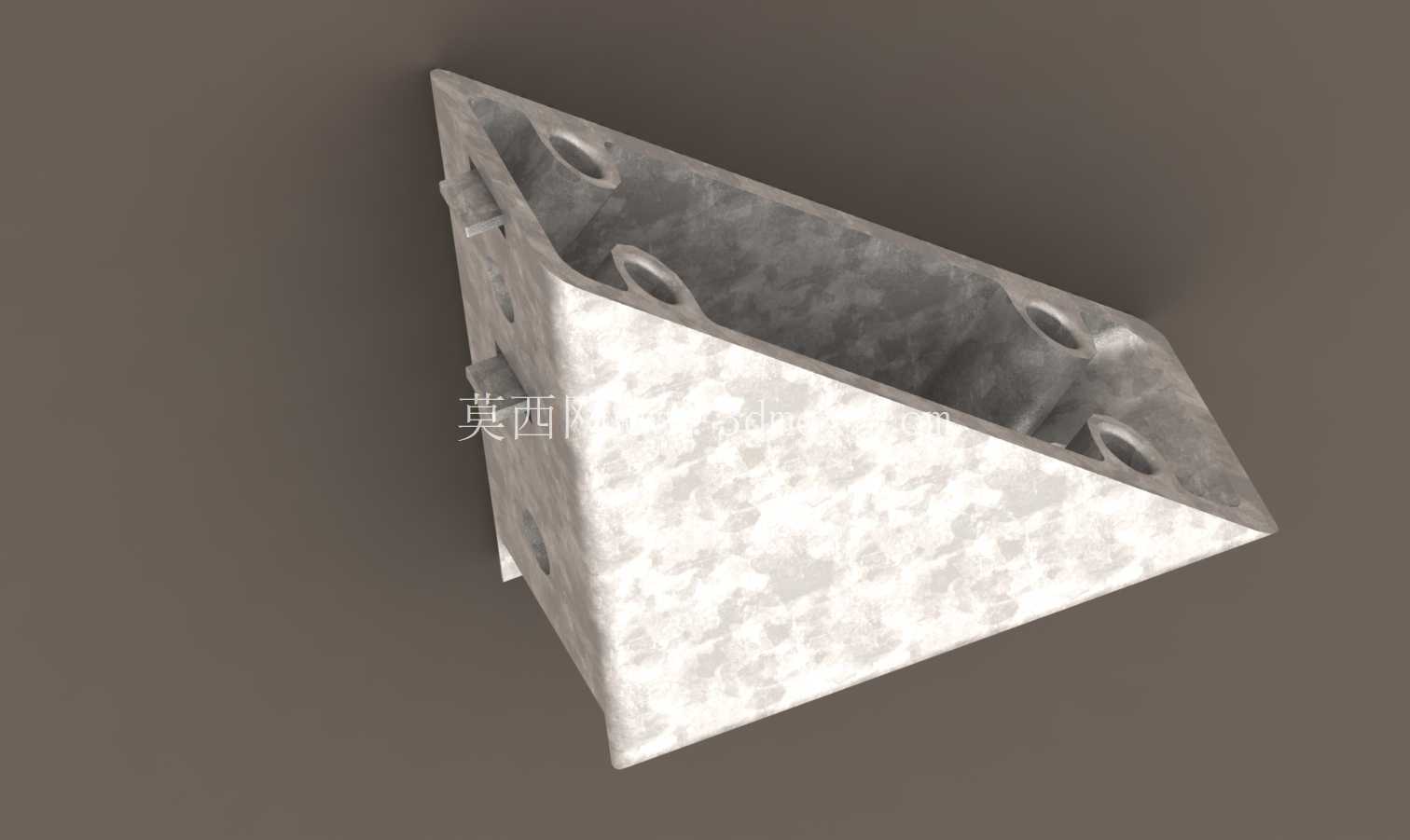

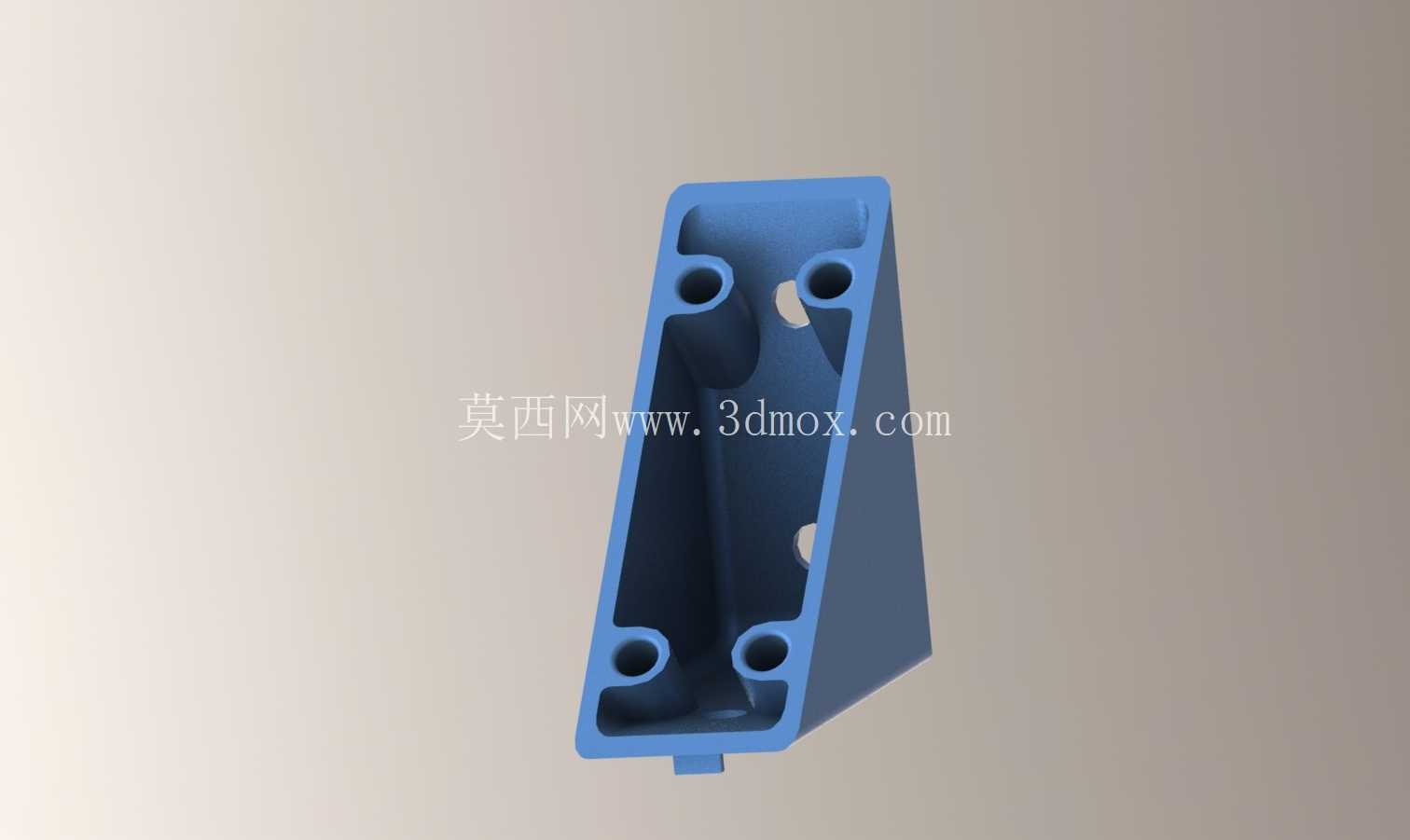

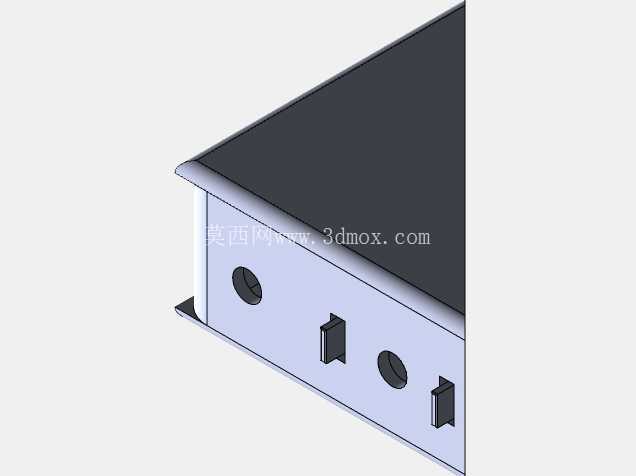

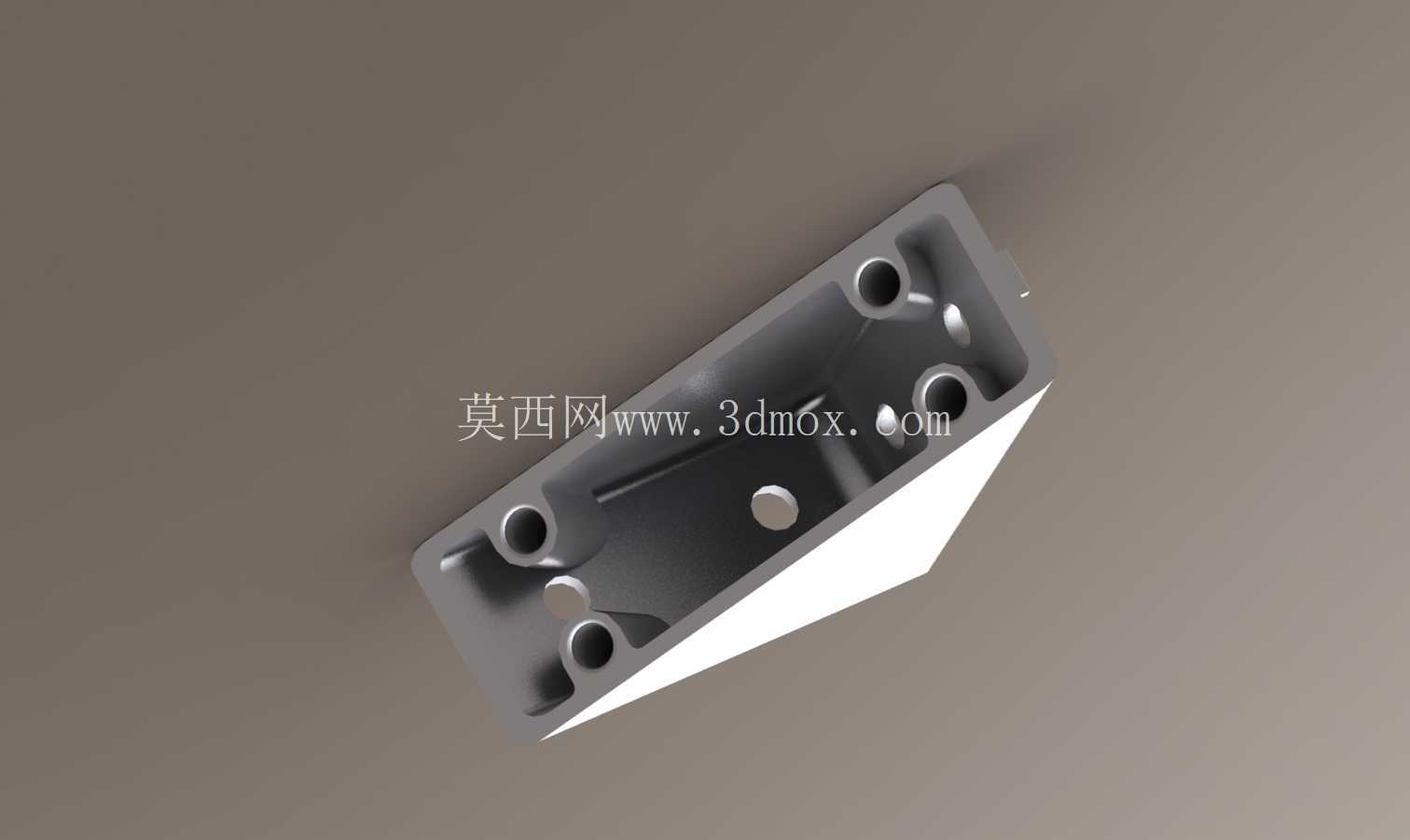

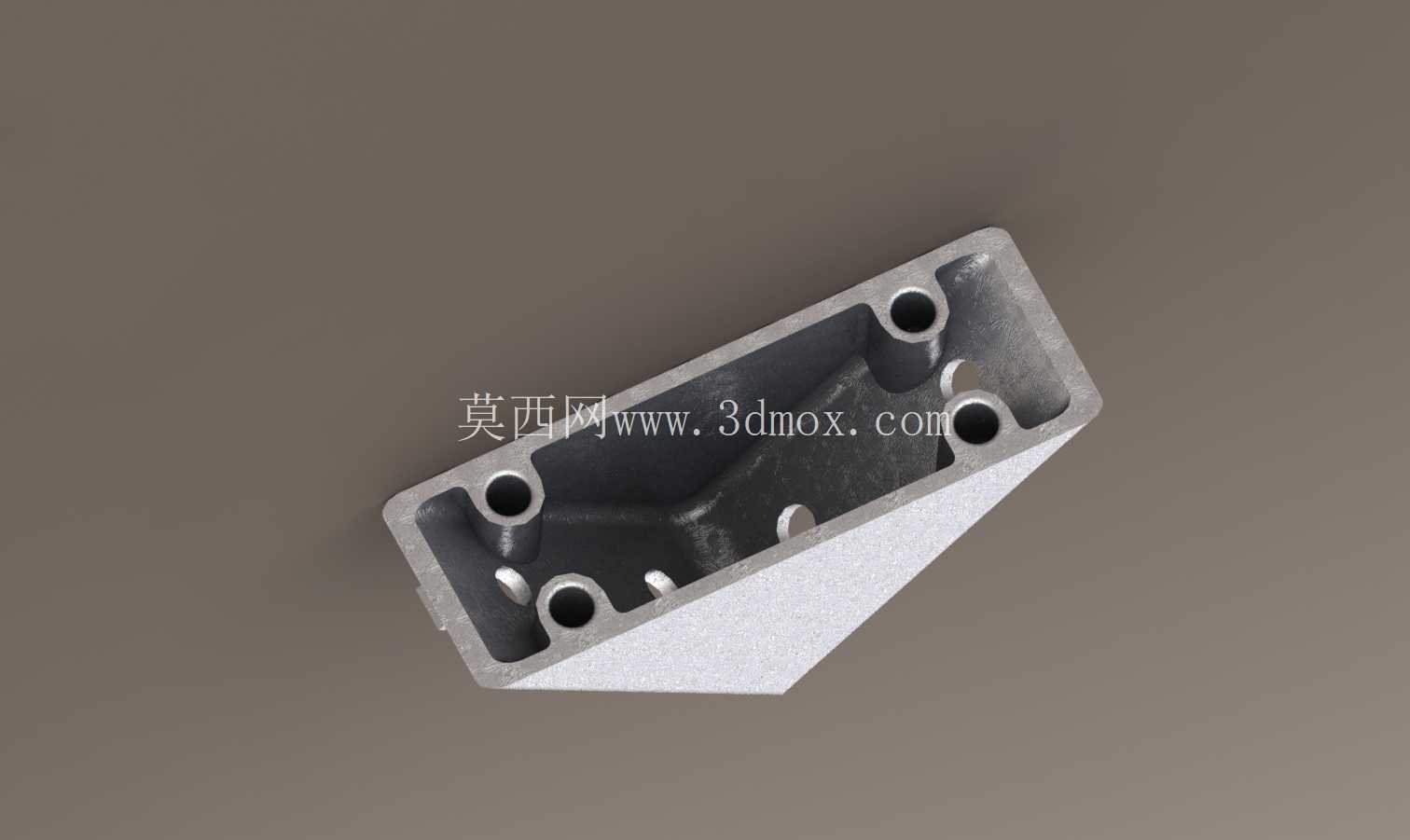

　　零件侧壁预留的两类安装孔位，分别对应不同的装配需求：圆形通孔用于走线时的过线通道，或者安装指示灯、按钮类小型元器件的固定位；方形卡槽则用于快速卡接线路固定座、小型接线端子这类无需螺栓锁附的配件，装配时无需额外攻丝，直接卡入即可完成固定，大幅降低现场装配的工时消耗。在安装边界的设计上，该零件的内槽尺寸严格匹配对应规格铝型材的外轮廓公差，折弯边的高度控制在刚好包覆型材端部15mm的范围，既保证零件与型材套接后有足够的接触面积，不会因外力拉扯出现脱落，也不会占用过多型材的有效安装长度，避免影响型材上其他功能配件的安装空间。

　　零件与铝型材的固定方式采用侧面顶丝锁附结构，对应侧壁的圆形孔位可穿入机米螺丝，从侧面顶紧铝型材的外壁，无需在铝型材端面做攻丝处理，适配没有预设端面螺纹孔的常规工业铝型材，降低型材的前期加工成本。从实际使用场景来看，这类零件常应用在小型自动化设备的机架端部、铝型材工作台的边角封盖、生产线物料架的端面接口位置，相比传统的塑料端盖，钣金材质的零件结构强度更高，能够承受一定的外力冲击，不会因设备运行过程中的振动出现开裂、脱落问题，同时预留的功能孔位可以直接扩展安装各类小型电气元件，不用在铝型材上额外做开孔加工，尤其适合小批量定制化的设备搭建场景，能够减少现场加工的工作量，缩短设备组装的周期。

　　在数控加工环节，该零件的所有孔位、卡槽均采用激光切割一次成型，折弯工序通过数控折弯机保证角度精度，成型后零件的各孔位位置公差控制在±0.1mm范围内，能够与标准铝型材、配套的卡装配件实现无偏差适配，不会出现孔位错位导致配件无法安装的问题。零件表面采用哑光喷塑处理，既可以提升钣金件的防锈耐腐蚀能力，也能与工业铝型材常见的银白氧化、黑色喷塑表面质感相匹配，组装后整体视觉效果更协调。在结构强度校核层面，该零件的板材厚度选用1.5mm的冷轧钢板，通过折弯成型后的槽型结构具备足够的抗形变能力，在承受10kg以内的侧向挂载时不会出现明显变形，能够满足常规设备框架端部挂载小型接线盒、传感器支架的负载需求。针对不同的铝型材安装场景，该零件的结构可以做快速适配调整，比如调整内槽的长宽尺寸来匹配不同截面规格的铝型材，调整侧壁孔位的大小、位置来适配不同的安装配件，无需大幅改动加工工艺即可快速衍生出适配不同场景的变体零件，具备较强的场景通用性。
