齿轮连杆联动式机器人夹持夹具结构

　　该夹持机构作为工业机器人末端执行部件，主要适配轻载搬运、精密装配、分拣上下料等工位场景，可安装在六轴工业机器人、协作机器人或直线模组滑台的末端法兰上，替代人工完成重复性抓取动作，常见于3C电子装配线、小型零件加工上下料、实验室样本转运、轻工产品包装分拣等场景，针对外形规则或存在小幅尺寸偏差的柱状、块状零件具备稳定夹持能力，无需额外更换夹爪即可适配一定尺寸区间内的工件。

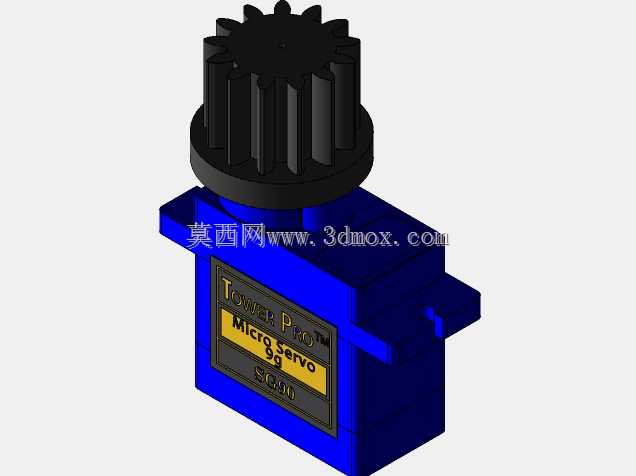

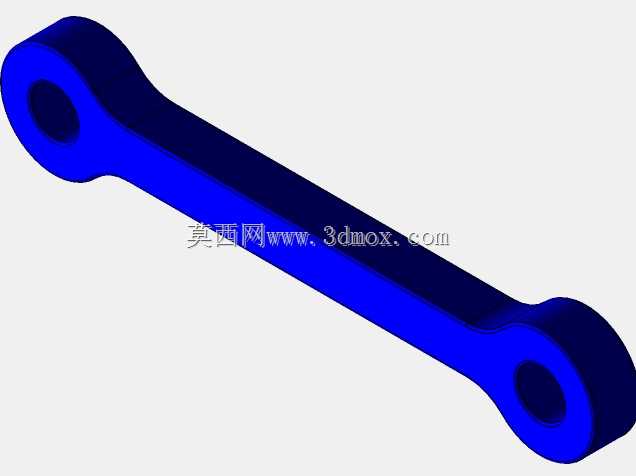

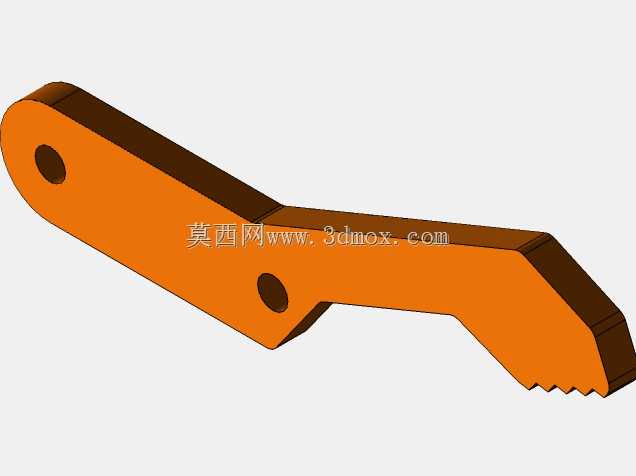

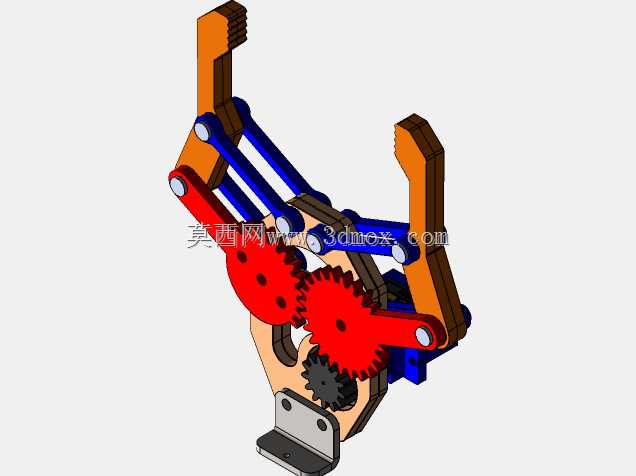

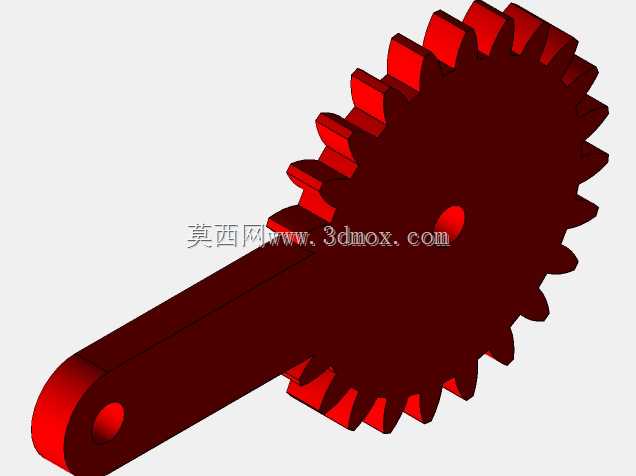

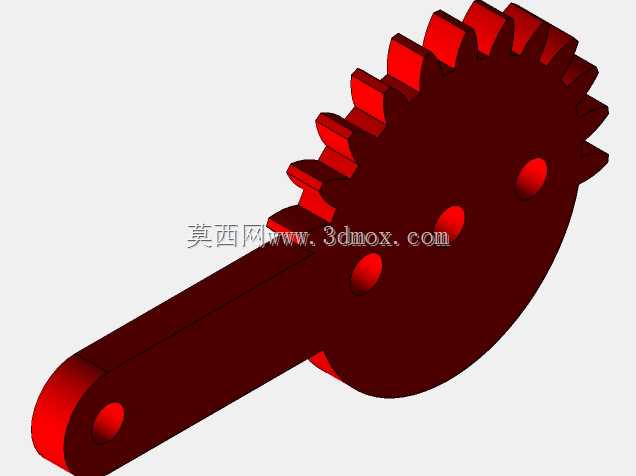

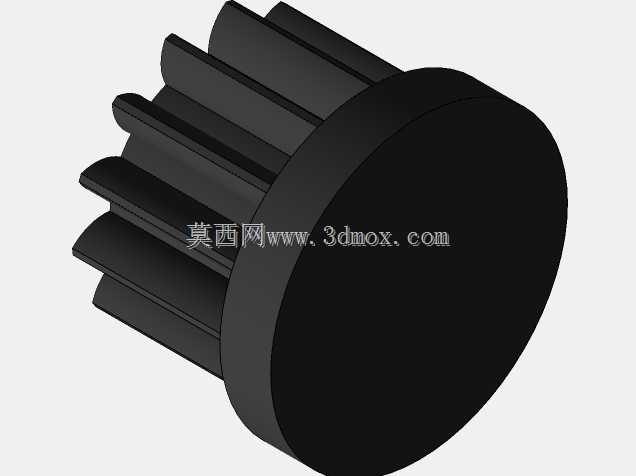

　　从功能实现逻辑来看，整套机构采用齿轮啮合搭配多组平行连杆的传动方案，动力输入仅需单路旋转驱动即可实现两侧夹爪的同步对中开合，无需复杂的电控同步算法即可保证两侧夹持行程完全对称，避免夹持过程中工件出现偏移错位。夹爪开合过程中，主动齿轮带动两侧从动齿轮同步反向转动，从动齿轮与对应侧的连杆组件铰接，将齿轮的旋转运动转化为夹爪指端的弧形开合轨迹，指端内侧设计有平行夹持面，当夹爪闭合到设定行程时，两侧夹持面保持平行状态，可与工件表面形成面接触，相比点接触式夹爪能有效降低接触压强，避免夹伤软质工件表面，同时提升夹持摩擦力，降低高速搬运过程中工件脱落的风险。

　　设计层面上，整套机构的传动部件全部内置在夹爪基座内部，齿轮啮合侧隙经过合理预留，既保证传动过程无卡滞，又能将开合回程误差控制在较小范围内，适配有重复定位精度要求的装配工位。夹爪指段采用可拆卸式结构设计，可根据被夹持工件的外形更换不同轮廓的指端配件，比如适配圆弧面工件的V型指块、适配薄壁零件的软质垫片指块，无需改动主体传动结构即可拓展夹持适配范围。基座底部设计有标准法兰安装接口，安装孔位按照通用机器人末端法兰尺寸排布，可直接与市面主流负载3-10kg的机器人末端对接，无需额外设计转接板，降低现场安装改造成本。

　　从安装边界与尺寸约束来看，整套机构在完全闭合状态下的横向轮廓尺寸紧凑，不会在机器人运动过程中与周边工装、输送线产生干涉，开合行程覆盖常见小型零件的尺寸范围，夹持力可通过输入端的扭矩进行调节，针对不同重量、不同材质的工件可灵活调整输出力矩，避免加持力过大造成工件变形，或是加持力不足导致搬运过程脱落。机构的传动连杆铰接点全部采用耐磨衬套结构，长期往复开合过程中铰接部位的磨损量极小，可长时间维持夹持精度，减少日常维护频次。

　　在实际应用选型过程中，需要结合现场机器人的负载参数、工件的外形尺寸与重量、工位的运动节拍来匹配对应的驱动元件，若用于洁净车间场景，还可在齿轮啮合部位添加食品级润滑脂，避免油污污染工件；若用于常规工业场景，可在机构外侧加装防尘护罩，防止加工碎屑、粉尘进入齿轮啮合间隙造成卡滞。整套结构没有复杂的异形加工件，大部分零部件可采用常规机加工工艺制作，加工成本可控，组装调试难度低，适合小型自动化集成项目快速落地使用，相比气动夹爪具备更高的开合行程控制精度，相比电动伺服夹爪具备更低的制造成本，在中小负载夹持场景中具备较高的性价比。
