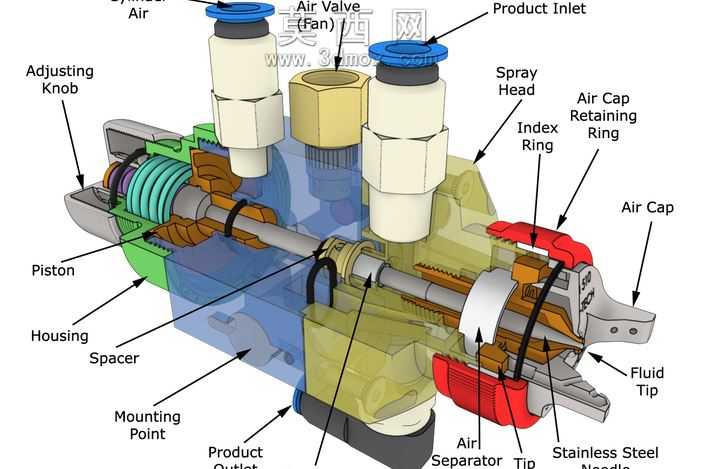

空气雾化喷雾喷嘴内部结构剖面展示

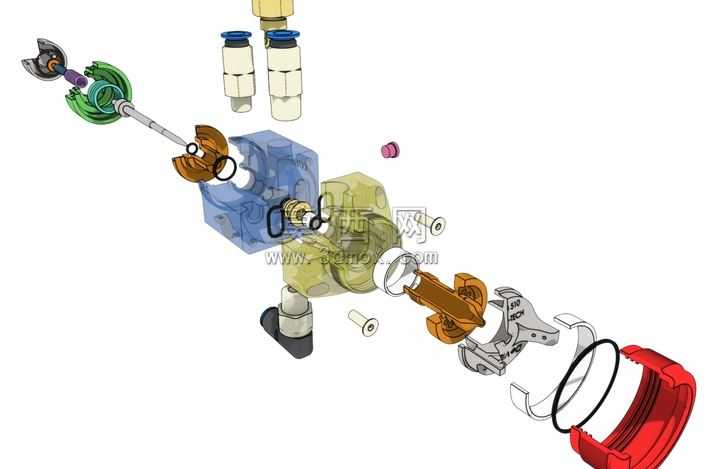

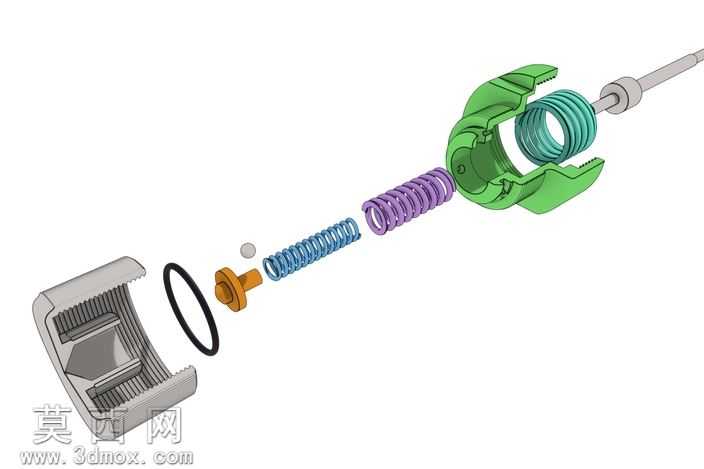

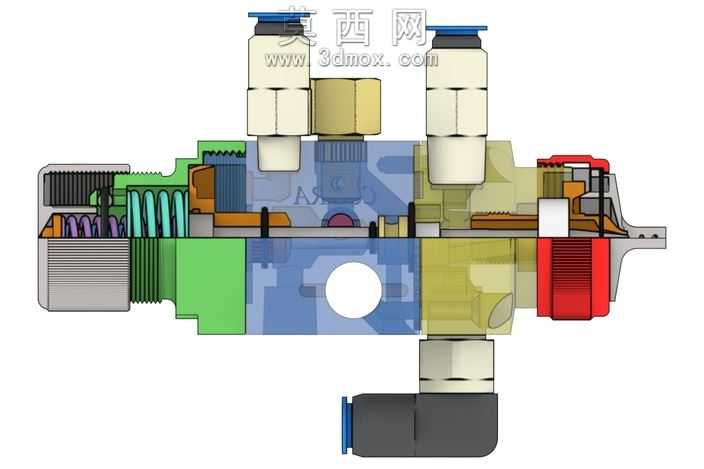

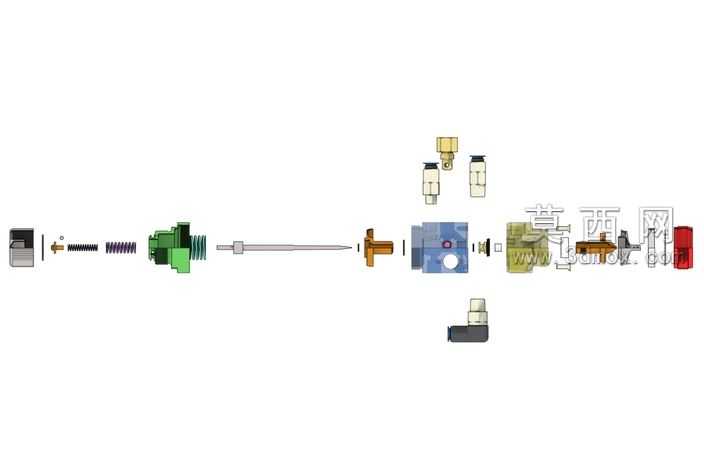

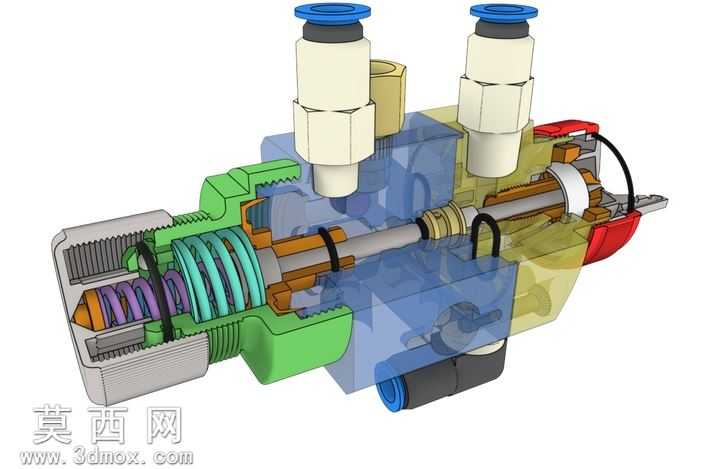

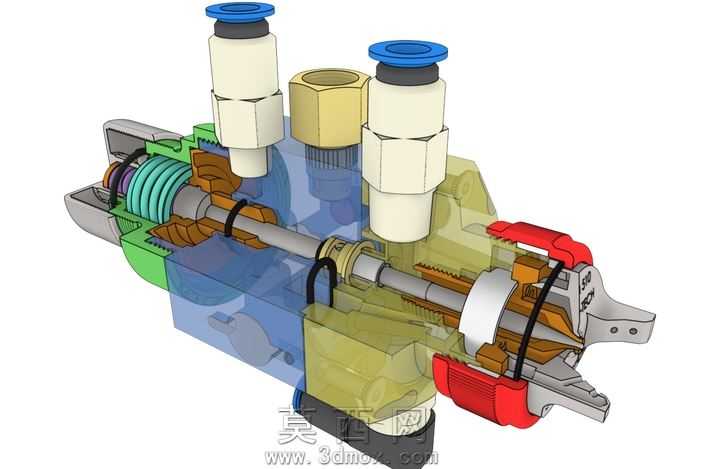

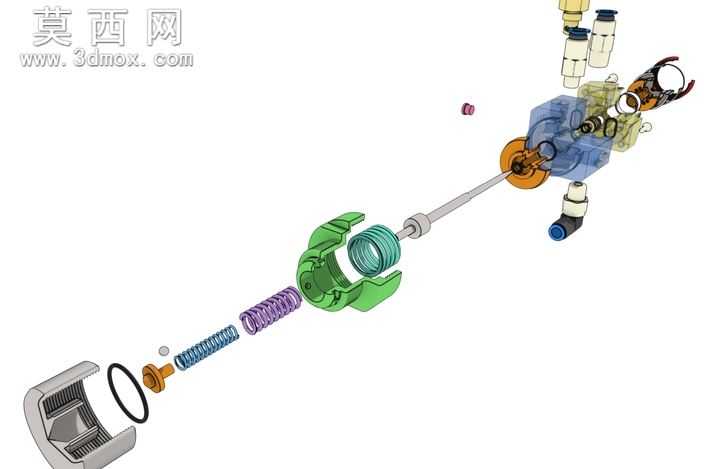

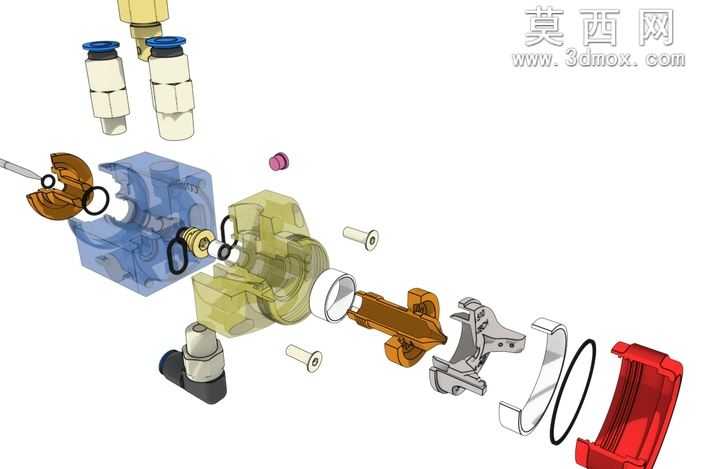

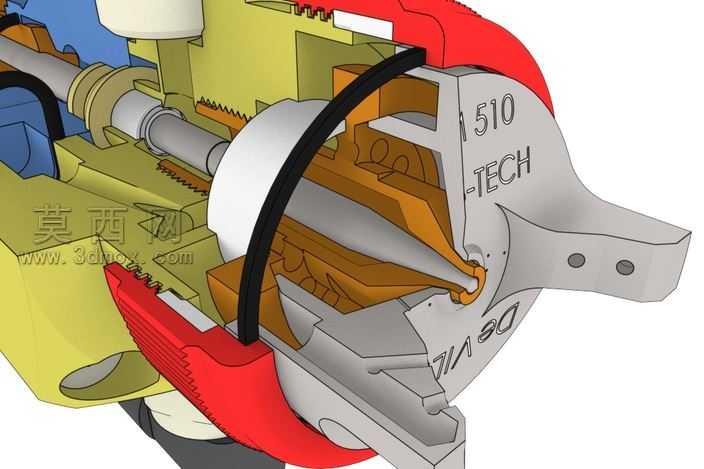

本模型为空气辅助雾化式喷雾喷嘴的全剖面三维建模成果，建模过程中严格遵循气动雾化喷嘴的实际工程结构逻辑，对所有内部零部件进行了1:1等比例还原，通过半透明壳体的渲染处理，完整呈现了喷嘴内部的气路、液路走向与各组件的装配关系。材质设置上，针对不同零部件的实际材质属性做了区分：调节旋钮、气帽固定环、流体喷嘴等金属部件采用哑光金属材质，还原不锈钢与阳极氧化铝的表面质感；密封件、活塞弹簧等弹性部件采用高饱和度的彩色橡胶材质，既区分了不同功能的密封组件，也让内部结构层次更清晰；主体壳体采用半透明浅蓝色工程塑料材质，在保留外部轮廓辨识度的同时，不会遮挡内部的流道与传动结构；进气口、进液口的接头采用米白色硬质塑料材质，还原工业快插接头的外观特征。结构设计上，完整还原了从调节端到喷雾端的全部组件：尾部的调节旋钮通过螺纹结构连接内部活塞，可通过旋转调节弹簧预紧力，进而控制气路通断与雾化压力；中部的壳体集成了空气入口、物料入口两个独立接口，内部设置有独立的气流通道与液体通道，通过隔套实现气液两路的独立输送，避免串流；前端的雾化组件包含空气帽、空气帽固定环、流体喷嘴、流体头几个核心部件，气流通过空气帽的斜向导流孔喷出形成负压，将液体从流体喷嘴处吸出并击碎雾化，最终从前端喷口喷出均匀雾滴，安装点结构也做了完整还原，可直观看到喷嘴的安装固定方式。建模过程中对所有配合面做了公差适配处理，活塞与壳体的滑动配合面、阀芯与隔套的密封配合面都做了贴合度校验，所有零部件可独立拆分，既可以用于喷嘴工作原理的演示教学，也可作为喷涂设备选型、流体系统设计的参考模型，渲染阶段采用了卡通风格的非真实感渲染，弱化复杂光影对结构展示的干扰，让各部件的边界与连接关系更直观清晰，即使是非专业人员也能快速理解这类双流体雾化喷嘴的工作逻辑。
