带滚轮摆杆式微动开关三维结构设计

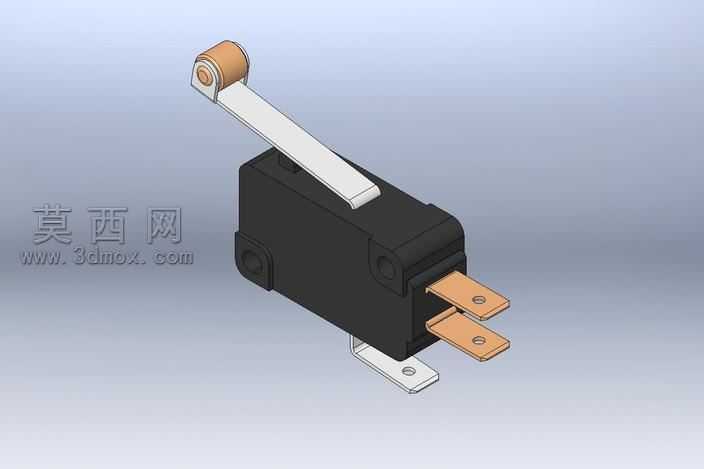

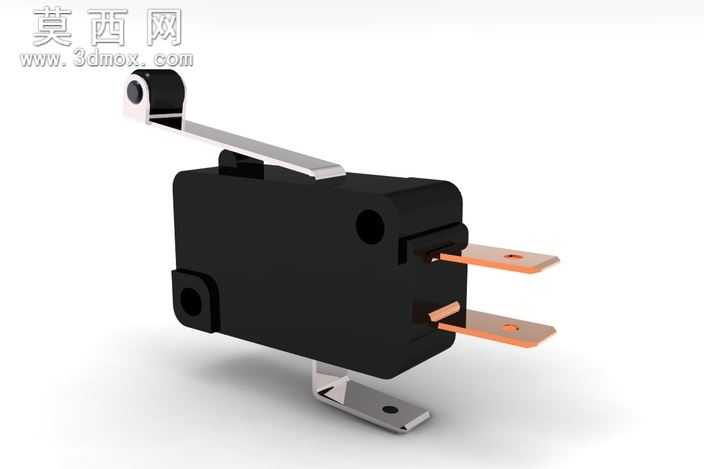

本作品为带滚轮摆杆式微动开关的三维参数化建模成果，建模过程严格遵循微动开关的实际生产尺寸与装配逻辑，完整还原了该类电气开关的全部结构细节。建模初始阶段首先完成基座主体的构建，基座采用黑色阻燃工程塑料材质，建模时通过拉伸、切除、拔模等特征操作，还原基座两侧的安装定位凸台、底部的固定安装支脚结构，同时预留出内部触点组件、动作簧片的装配腔体，保证基座的壁厚均匀，符合注塑成型的工艺要求。其次完成动作执行组件的建模，包含白色摆杆与端部的棕褐色滚轮，摆杆采用长条形杠杆结构，建模时精准控制摆杆与基座的铰接位置，保证摆杆的摆动行程符合微动开关的动作参数；滚轮采用圆柱滚轮结构，通过销轴与摆杆端部铰接，滚轮表面做光滑处理，模拟实际使用中与被检测部件滚动接触的低摩擦特性，摆杆材质选用高强度工程塑料，兼顾结构强度与绝缘性能。随后完成接线端子组件的建模，两个平行布置的铜质插片端子，建模时还原端子上的安装定位孔、与基座的卡接固定结构，端子表面赋予铜质金属材质，模拟镀锡铜片的金属光泽与导电特性，端子的插脚间距、厚度尺寸完全符合行业通用接线标准。最后完成内部动作机构的适配建模，保证摆杆下压时能够触发内部簧片快速动作，实现电路的通断切换。渲染阶段采用工业产品展示级渲染参数，为不同部件赋予对应材质属性：基座赋予哑光黑色阻燃塑料材质，调整粗糙度参数模拟塑料表面的细微磨砂质感；摆杆赋予亮白色硬质工程塑料材质，滚轮赋予棕褐色耐磨工程塑料材质；接线端子赋予抛光铜金属材质，调整反射参数还原金属的反光特性；底部固定支脚赋予镀锌钢板材质，模拟金属冲压件的哑光金属质感。场景布置采用浅灰色渐变背景，搭配柔和的三点布光，主光源从左上方45度照射，突出开关的整体轮廓与结构层次，辅光源补充暗部细节，避免阴影过重遮挡结构，背光源勾勒部件边缘，提升模型的立体感。建模过程中所有部件均采用参数化特征构建，各零件之间保留完整的装配约束关系，铰接部位预留合理的活动间隙，既保证模型的外观还原度，也能够直观展示该微动开关的动作原理与装配关系，可用于电气设计选型展示、自动化设备结构演示、电工教学素材等场景。
