工业框架用多规格槽式铝型材结构设计

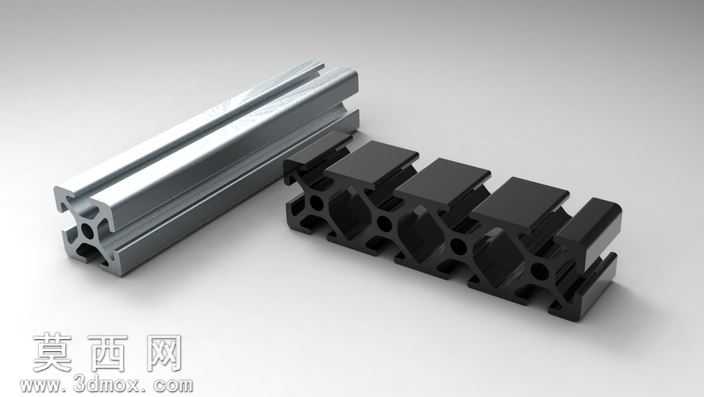

本作品为工业装配场景设计的系列槽式铝型材三维模型，建模阶段基于工业铝挤压成型的工艺特性，以参数化建模逻辑搭建全系列规格的型材主体，首先绘制不同截面的轮廓草图，严格匹配工业铝型材通用的槽口尺寸、壁厚参数、安装孔位基准，通过拉伸特征生成等截面的型材基础实体，针对不同规格的型材分别调整截面的型腔布局、加强筋排布，保证每一款型材的截面力学性能符合工业框架搭建的承重要求。材质设置阶段区分了两种常见的铝型材表面处理效果，银亮色款采用阳极氧化磨砂铝合金材质，调整材质的金属度、粗糙度参数还原氧化膜的细腻哑光质感，黑色款采用电泳喷塑铝合金材质，适当降低金属反射强度，还原喷塑层的微颗粒漫反射效果，两款材质均添加了轻微的表面划痕、挤压纹理的凹凸贴图，还原工业铝型材真实的生产表面状态，避免材质过于光滑失真。结构设计上，所有型材均采用标准欧标槽口结构，槽内预留了适配T型螺栓、滑块螺母的安装空间，型腔内部的加强筋采用对称排布设计，在控制型材整体重量的前提下提升截面的抗扭、抗弯性能，不同规格的型材截面尺寸覆盖20系列、40系列、50系列、60系列等常用工业框架规格，可适配不同承重等级的设备机架、流水线工作台、防护围栏等搭建需求。渲染阶段采用影棚级柔光布光，主光源从侧上方45度角打亮型材主体，勾勒出型材棱边的金属高光，辅助光源补亮型材槽口、型腔内部的暗部细节，添加柔和的地面接触阴影，突出铝型材的立体结构和截面细节，背景采用浅灰色渐变背景，避免多余元素干扰型材本身的结构展示。设计思路围绕工业铝型材的通用互换性展开，所有规格的型材槽口尺寸保持统一标准，不同截面的型材可通过配套的角件、螺栓实现任意组合拼接，模型保留了完整的参数化特征，使用者可根据实际项目需求调整型材长度、修改局部壁厚参数，快速适配不同的设计场景，同时模型还原了铝型材端面的切割平整效果、槽口的倒角细节，整体建模精度满足装配干涉检查、工程图导出、渲染展示等多场景使用需求。
