可180度旋转的紧凑型深度相机安装支架

　　在机器视觉集成、AGV避障导航、三维扫描重建、人机交互设备开发这类场景里，深度相机的安装固定一直是容易被忽略但直接影响采集效果的环节。这款适配Intel RealSense d455深度相机的安装结构，完全围绕实际部署中的痛点做设计，没有多余的装饰性结构，所有造型都服务于功能实现。

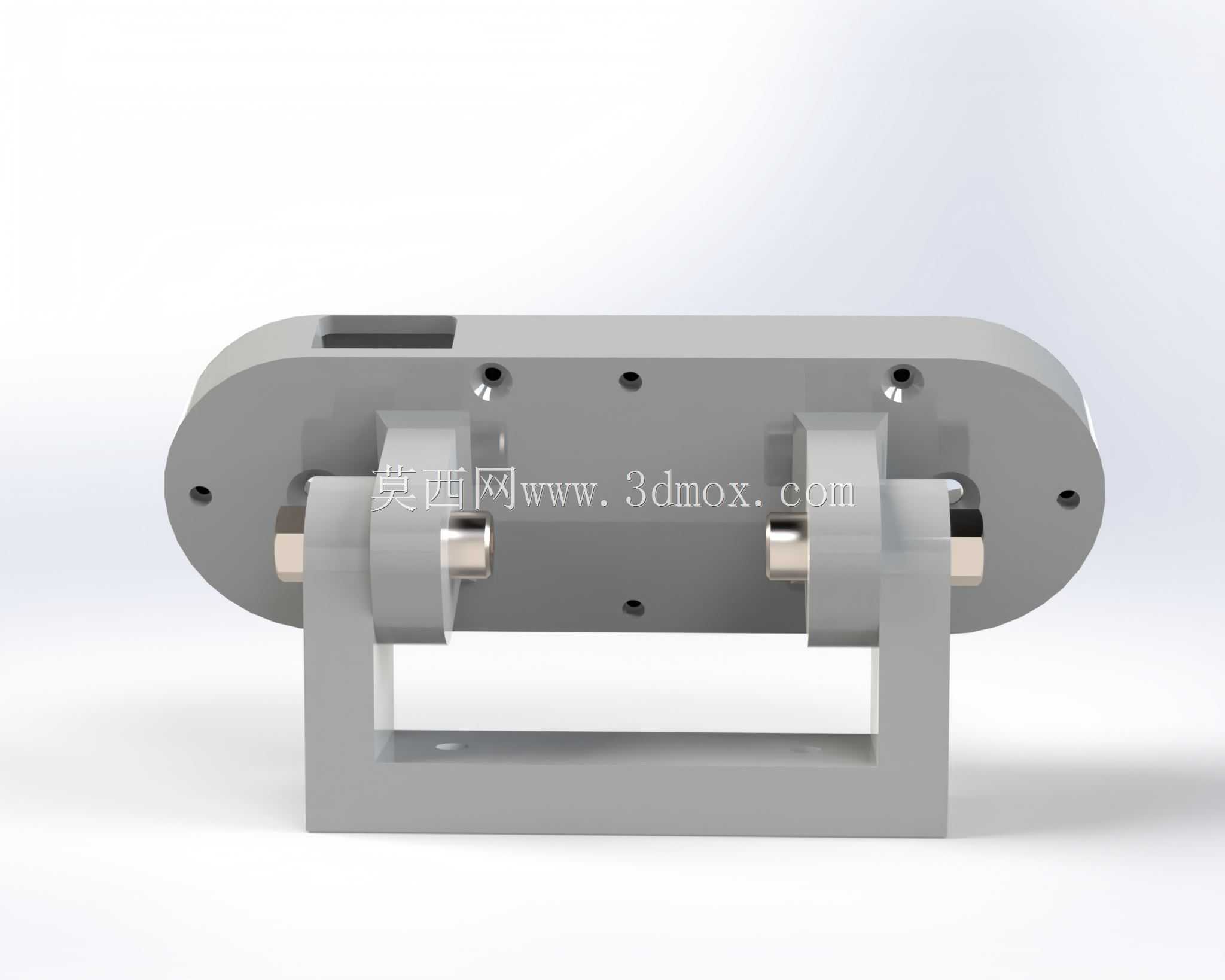

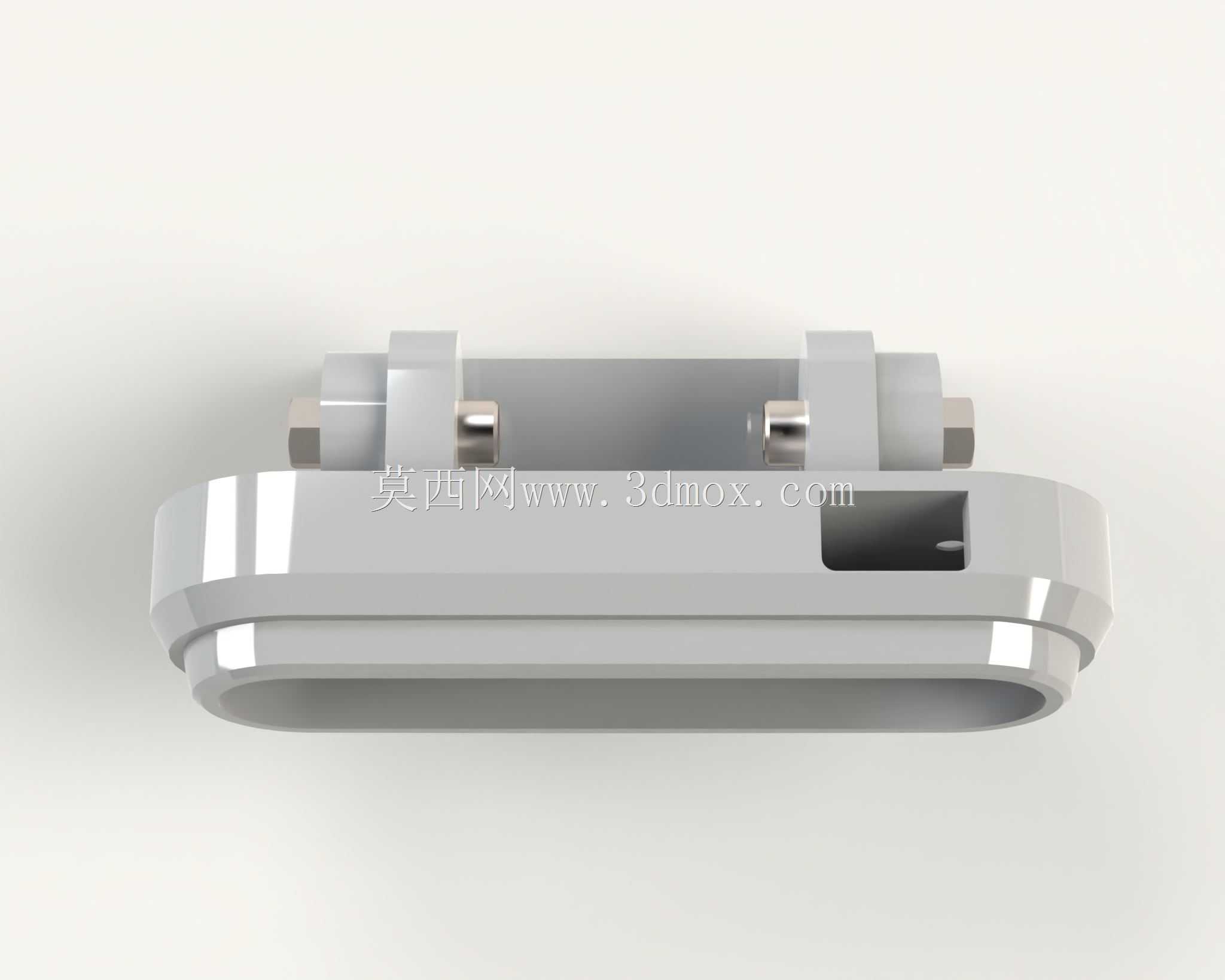

　　从实际使用需求出发，很多现场部署场景里，深度相机需要兼顾不同角度的采集需求：比如AGV运行时既要采集前方路面的障碍物信息，停靠工位时又要俯拍工位上的物料轮廓，反复拆装调整角度不仅效率低，还容易因为每次安装的位置偏差导致标定参数失效。这款结构直接集成了180度旋转的铰接结构，旋转阻尼经过适配调整，调整到任意角度都能保持姿态稳定，不会因为设备运行的振动出现角度偏移，不需要额外增加锁紧旋钮之类的冗余部件，操作的时候直接扳动相机本体就能完成角度调整，单人几秒就能完成视角切换。

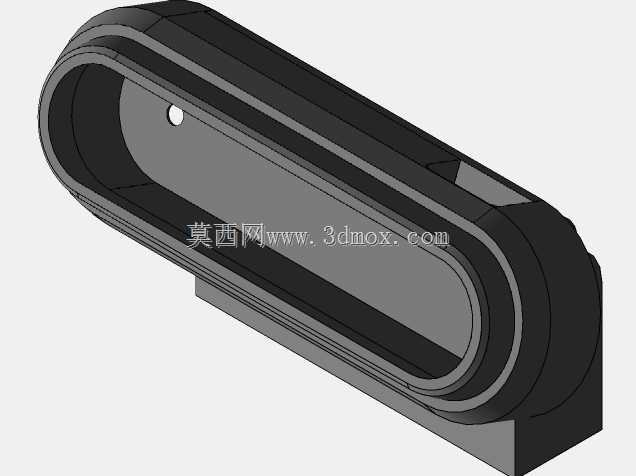

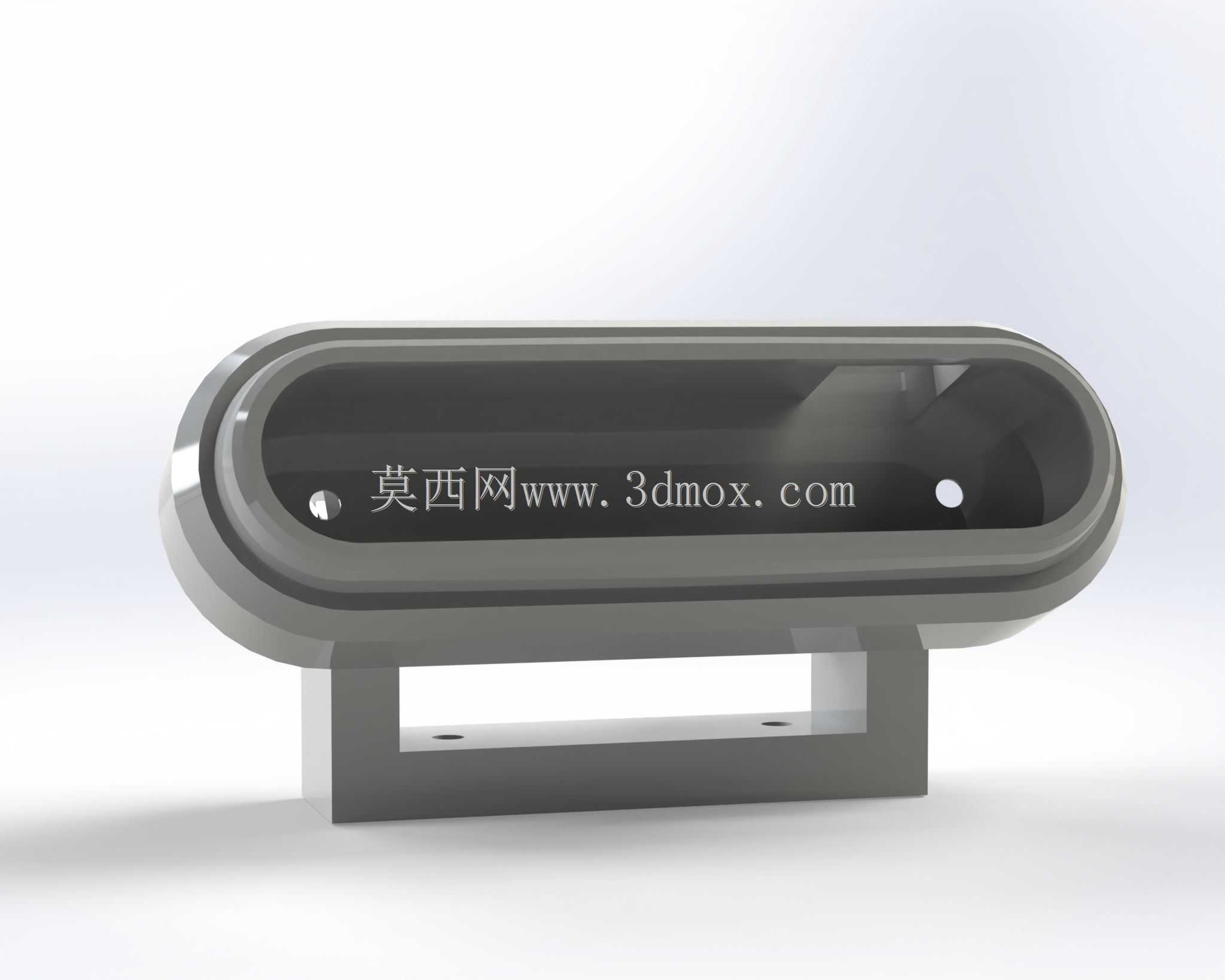

　　整体外形做了紧凑化处理，外壳采用一体化的半包围设计，刚好能把d455相机的本体完全嵌入，边缘做了圆角过渡，既避免安装调试的时候尖锐边角划伤操作人员，也能在设备发生轻微碰撞的时候给相机提供缓冲防护，不会让相机本体直接承受冲击力。底座部分采用桥式镂空设计，两个安装脚位预留了标准的沉头安装孔，孔位间距匹配工业铝型材的常用槽距，不管是直接固定在铝型材框架上，还是固定在设备钣金面板、移动机器人的顶部平台，都不需要额外做转接板，直接用标准内六角螺丝就能完成固定。镂空的底座设计一方面减轻了整体重量，降低移动设备运行时的负载，另一方面也给相机尾部的数据线预留了充足的走线空间，不会出现线材被底座挤压弯折导致接触不良的问题。

　　设计过程中特意做了安装边界的尺寸校核：整个结构的宽度刚好比d455相机本体宽2mm，不会占用过多的安装空间，哪怕是在空间局促的小型协作机器人末端、桌面级三维扫描设备上安装，也不会和周边的机械结构发生运动干涉。旋转的铰接轴位置做了同轴度优化，旋转过程中相机的光心偏移量控制在极小范围内，角度调整后不需要重新做外参标定就能直接使用，大幅减少现场调试的工作量。半包围的外壳内壁预留了0.5mm的间隙，贴装薄款缓冲泡棉之后就能把相机牢牢卡紧，不需要额外打胶或者增加压片固定，后期维护拆卸相机的时候只需要从端部轻轻推出即可，拆装效率很高。

　　从结构强度角度考虑，整个支架的壁厚做了均匀化处理，壁厚保持在2.5mm，不管是采用3D打印做小批量快速验证，还是采用注塑工艺做批量生产，都不会出现壁厚不均导致的缩痕、变形问题。旋转部位的配合间隙控制在0.1mm，既保证旋转的顺畅度，又不会出现旷量导致的相机抖动。安装孔的沉头深度刚好匹配M3螺丝的沉头尺寸，螺丝锁紧之后表面完全平齐，不会突出表面刮擦到周边的线材或者操作人员。

　　在实际的项目应用里，这类集成了旋转功能的相机支架，能适配绝大多数固定部署和移动部署的深度相机使用场景：在工业检测工位上，可以通过旋转调整角度，分别完成工件上表面和侧面的三维数据采集；在服务机器人上，可以旋转角度兼顾前方导航和前方人体识别的不同视角需求；在桌面三维扫描设备上，可以调整角度适配不同尺寸的被扫描物体，减少扫描死角。整个结构没有多余的功能设计，所有的结构特征都围绕安装便捷、调整高效、防护可靠这几个核心需求展开，完全符合工业现场设备配件的设计逻辑，没有消费类产品的冗余装饰，能直接集成到各类需要搭载d455深度相机的设备结构中。
