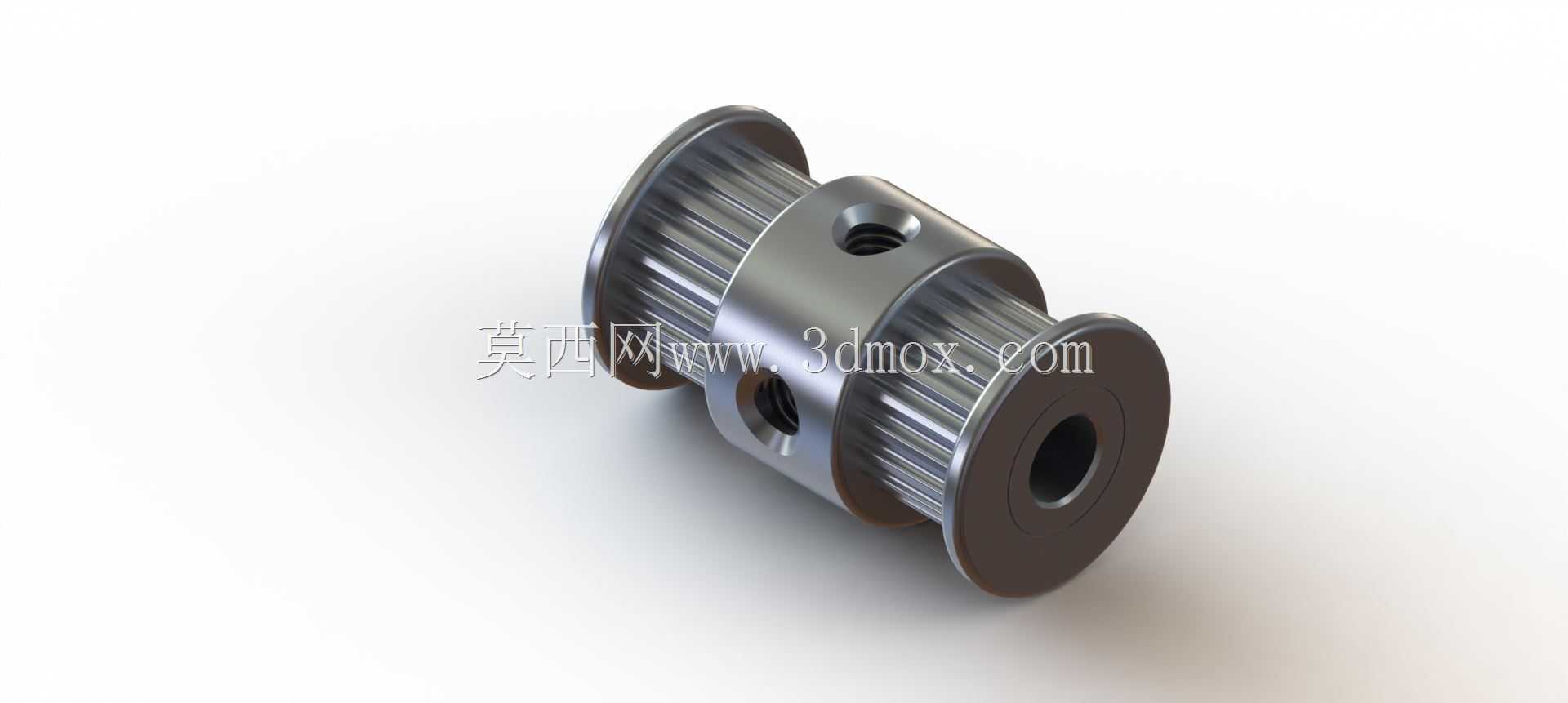

铝制20齿GT2双头同步传动皮带轮

　　在桌面级3D打印机、小型自动化送料机构、精密检测位移平台这类对传动同步精度有较高要求的轻载传动场景中，GT2规格的同步带轮一直是应用占比极高的传动部件，这款双头结构的皮带轮，正是针对双皮带并行传动的紧凑安装需求设计的。不同于单槽皮带轮需要在同一根轴上串联安装两个带轮的布置方式，双头一体的带轮结构直接将两个带轮的轮槽集成在同一毛坯上加工，从根源上避免了两个带轮分体安装时产生的同轴度误差、轴向窜动间隙，也省去了装配时调整两个带轮平行度、对齐度的工序，能有效降低装配难度，同时缩小整个传动副的轴向安装尺寸，让设备的传动布局更紧凑。

　　这款带轮采用铝合金作为加工基材，相比钢制带轮，铝件的自重更轻，转动惯量更小，在高速往复传动的场景下，能有效降低驱动电机的启动负载与反向制动时的惯性冲击，同时铝合金的切削加工性能优异，轮齿的成型精度更容易保证，表面氧化处理后也具备不错的耐磨与抗锈蚀能力，完全能满足轻载精密传动的使用寿命要求。带轮的轮齿采用标准GT2齿形设计，齿廓曲线与配套的GT2同步带齿面完全贴合，传动过程中齿侧间隙极小，不会出现回程误差，能精准传递转动角度与位移量，这也是它被广泛应用在精密位移传动场景的核心原因。

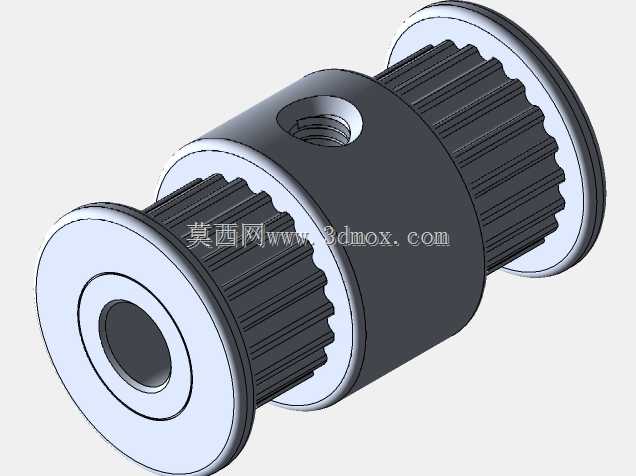

　　从结构细节来看，这款带轮的内孔直径为5mm，刚好适配市面上多数小型步进电机、伺服电机的输出轴径，也能匹配同直径的光轴传动布置，轮毂位置设计有两个径向的顶丝孔，安装时可以通过紧定螺钉直接将带轮锁紧在轴上，不需要额外加工键槽，安装拆卸都十分便捷，这种顶丝锁紧的结构对于小扭矩的轻载传动场景完全足够，不会出现带轮与轴之间的打滑空转问题。两端的轮槽宽度适配6mm宽度的GT2同步带，轮槽两侧设计有挡边，能避免皮带在高速运转过程中出现跑偏、脱槽的问题，两个轮槽之间的间隔段做了等直径的光面处理，不会对皮带侧边造成额外的摩擦磨损。

　　在实际选型应用时，需要注意这款带轮的安装边界尺寸：首先要确认轴径匹配5mm的安装要求，轴向安装空间需要预留足够的长度容纳带轮整体宽度，同时要保证两根配套皮带的平行度，避免皮带偏磨；由于是20齿的规格，在搭配GT2皮带（节距2mm）使用时，带轮每转动一圈，对应的直线传动距离为40mm，在做设备的运动参数计算时，可以直接根据这个传动比换算脉冲当量与位移距离，不需要额外修正齿距带来的误差。这类双头带轮常被用在双X轴并行传动的3D打印机、双轨同步驱动的小型滑台、需要双侧同步牵引的送料机构中，相比两个单轮的组合方案，一体结构的传动刚性更好，长期运转也不会出现两个带轮相对错位的问题，能长时间保持传动精度的稳定性。

　　建模过程中，这类带轮的核心难点在于GT2齿形的准确绘制，需要严格按照标准齿形参数生成齿廓，再通过圆周阵列完成轮齿的构建，同时要注意顶丝孔的位置要避开轮齿的受力区域，顶丝孔的深度要保证紧定螺钉能完全压紧在轴面上，又不会穿透轮毂内壁影响内孔的装配精度；两端挡边的直径要略大于轮齿的齿顶圆直径，保证挡边能完全挡住皮带侧边，同时挡边的边缘要做微小的倒角处理，避免锋利的边缘割伤皮带的纤维层，延长皮带的使用寿命。
