起重滑轮吊钩组三维结构设计

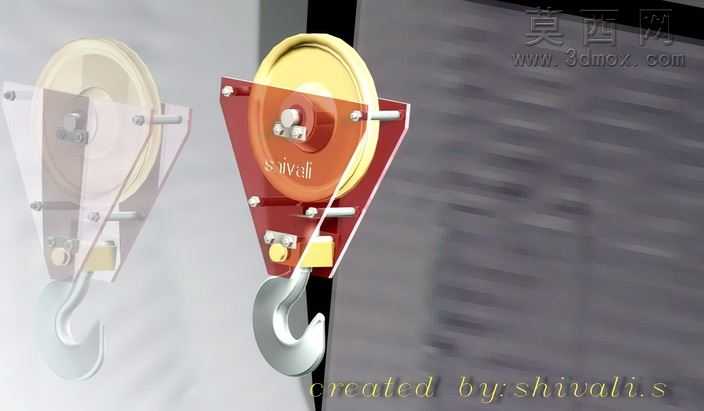

本作品为起重作业场景使用的滑轮吊钩组三维模型，建模过程严格遵循起重吊具的实际工程结构逻辑，采用参数化建模方式完成各部件的精准搭建。模型整体由滑轮组件、三角支撑架、防脱卡扣、吊钩主体四大核心部分构成，建模阶段先完成各独立零件的特征绘制：滑轮部分通过回转特征生成带轮槽的轮体，轮槽弧度匹配常规起重钢丝绳的直径规格，轮体中心预留轴承安装位，通过同轴心配合与支撑架的固定轴完成装配；三角支撑架采用钣金特征搭建，两侧护板严格对齐滑轮两侧的安装基准，通过多组横向销轴完成护板与滑轮轴、吊钩连接座的紧固配合，销轴位置经过受力合理性排布，保证吊重时载荷均匀分布到各连接点位。吊钩部分采用扫描特征生成带安全弧度的钩体，钩颈位置与支撑架底部的连接座通过回转配合实现吊钩的自由转动，适配起吊过程中重物的角度调整需求，同时在钩口位置设计了弹簧式防脱卡扣，通过限位特征模拟卡扣的开合活动范围，还原实际使用中防止吊索滑脱的安全结构。材质渲染阶段针对不同部件的实际用材赋予对应材质：滑轮轮体采用亮黄色工程塑料材质，添加轻微的磨砂质感表现工业制品的表面处理效果；支撑架护板采用红色防锈漆金属材质，表面添加细微的颗粒质感模拟漆面的真实触感；吊钩与销轴部分采用抛光不锈钢材质，调整金属反射参数表现高强度钢材的金属光泽，防脱卡扣的弹簧部分采用镀锌金属材质，还原小五金件的表面质感。设计思路围绕起重吊具的实用性展开，所有结构尺寸参考通用起重吊钩的行业规范设定，各活动部件的配合间隙预留合理，既还原了真实产品的装配关系，也通过半透明剖视视角展示了内部的滑轮与轴的连接结构，方便使用者直观理解吊具的力传导路径，模型整体结构完整无缺失特征，各零件间的装配逻辑清晰，可用于起重五金类产品的结构展示、教学演示或相关设计方案的参考素材。
