工业管道用手轮式法兰截止阀结构设计

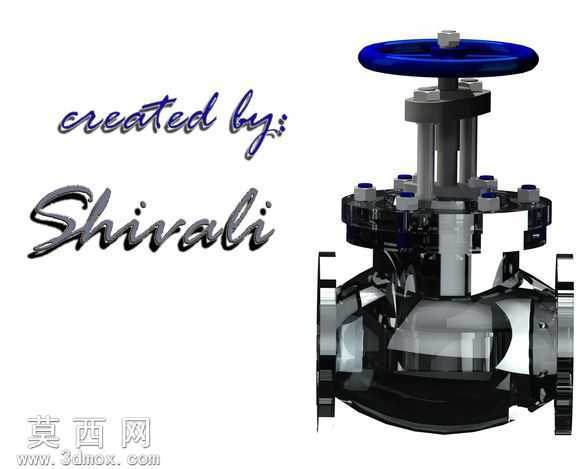

本作品为工业管路系统中常用的手轮驱动法兰截止阀三维建模成果，建模过程严格遵循截止阀的实际生产制造逻辑，从核心功能结构出发完成全零件的参数化搭建。首先进行整体结构拆解，将截止阀划分为阀体、阀盖、阀杆、阀瓣、手轮、密封组件、紧固件七大模块，逐一完成单个零件的草图绘制与特征建模：阀体部分采用回转特征结合法兰盘拉伸、螺栓孔阵列完成，精准还原进出口法兰的密封面结构与介质流道的S型走向，保证流道截面的过渡顺滑，符合流体输送的阻力设计要求；阀盖部分通过凸台、倒角、密封槽特征搭建，预留与阀体配合的止口定位结构，以及填料函的安装空间；阀杆采用梯形螺纹传动结构设计，建模时还原螺纹的牙型参数，保证与阀盖螺母的配合精度，同时预留阀瓣连接的T型槽结构；阀瓣部分重点还原密封面的锥面结构，保证与阀座密封面的贴合度，实现管路介质的可靠截断；手轮部分采用轮缘、轮辐、轮毂的组合结构，通过圆周阵列完成轮辐的均匀分布，还原手轮的操作受力结构；密封组件包含填料压盖、密封填料、中法兰垫片等零件，逐一还原各密封件的截面形状与安装位置；紧固件部分对螺栓、螺母进行标准化建模，通过阵列特征完成中法兰连接位置的螺栓排布，还原实际装配的紧固逻辑。材质与渲染阶段，针对不同零件的实际应用材质赋予对应材质属性：阀体、阀盖等承压铸件赋予深灰色铸钢材质，调整材质的粗糙度与金属反光度，还原铸钢件的哑光金属质感；手轮部分赋予蓝色工程塑料材质，添加细微的磨砂纹理，还原操作件的防滑质感；阀杆、螺栓等加工件赋予亮面不锈钢材质，调整高光参数体现机加工表面的光洁度；密封垫片、填料等非金属件赋予黑色橡胶材质，调整漫反射参数体现橡胶的哑光弹性质感。装配阶段严格按照实际装配顺序添加配合约束，先完成阀体与阀座的固定配合，再依次装配阀瓣、阀杆、阀盖、填料组件、手轮，保证阀杆的升降运动无干涉，手轮旋转可带动阀瓣实现升降动作，还原截止阀的实际运动逻辑，整体模型结构完整，各零件的尺寸比例协调，可用于产品结构展示、装配教学、虚拟样机验证等场景，清晰展现了法兰截止阀的内部构造与工作原理。
